روتر سوئیچ میکروتیک CRS504-4XQ-IN Switch and Routers Mikrotik CRS504-4XQ-IN

CRS504-4XQ-IN یک دستگاه روتر سوئیج جمع و جور با پورت های شگفت انگیز 100 گیگابیتی از محصولات کمپانی میکروتیک سری CRS می باشد که ایده آل برای کار در پروژه های فیبر نوری در شبکه های داخلی می باشد . کمپانی میکروتیک در تعریف ابتدائی از این دستگاه آورده است  خانواده 100 گیگابیتی ما همچنان در حال گسترش است - شما قبلاً روتر 100 گیگابیتی باورنکردنی CCR2216 را مشاهده کرده ائید .  اکنون زمان منطبق شدن در قالب سوئیچ است . این دستگاه در اندازه کوچک همراه با مصرف انرژی بسیار کم (25 وات در حالت غبر فعال) برای شروع گسترش شبکه 100 گیگابیتی در تنظیمات روزمره عالی است. این سرعت دیگر محدود به مراکز داده، ISPها و دفاتر بزرگ نیست. شما هم می توانید شبکه 10 یا 25 گیگابیتی خود را ارتقا دهید و به کلوپ صد گیگابیتی  بپیوندید.

این دستگاه از لحاظ سخت افزاری شامل 4  عدد محفظه QSFP28 برای اتصال ماژول های فیبر نوری با پشتیبانی از سرعت 100 گیگابیت بر ثانیه به دستگاه هایی که از این استاندارد پیروی میکنند آماده شده است . همچنین امکان اتصال به چندین دستگاه 25 گیگابیتی با استفاده از کابل فیبر نوری تفکیک شونده (Break Out Cable) در دسترس شما قرار دارد . هر پورت این سوئیچ به چهار خط 25 گیگابیتی متصل است و به شما این امکان را می دهد دستگاه های 16x25 گیگابیتی را متصل نمائید . به طور روان تر و ساده تر میتوان گفت که این امکان برای شما فراهم هست تا انواع اتصالات را به این ترتیت ترکیب و با یکدیگر مطابقت دهید . به طور مثال 100 گیگابیت در یک پورت , 40 گیگابیت در پورت دیگر , 4x25 گیگابیت در پورت سوم و شاید حتی در صورت نیاز برخی از کابل های 1 یا 10 گیگابیتی را در پورت چهارم قرار دهید .

همچنین 1 عدد پورت اترنت با پشتیبانی از سرعت 10 و 100 مگابیت بر ثانیه برای اهداف مدیریتی , 1 عدد پورت کنسول سریال از نوع RJ45 برای اشکال زدائی از دستگاه در دسترس شما قرار دارد . قابل ذکر است چندین ورودی برای تامین جریان برق مطمئن با کمترین میزان قطعی در این سوئیچ لحاظ شده است . از تعبیه 2 عدد منبع تغذیه AC که بصورت Redunadant عمل مینمایند به طوری که با از کار افتادن هر یک از منبع تغذیه ها دیگری به صورت خودکار وارد مدار میگردد و و مانع از خاموشی دستگاه میشوند تا کانکتور های مخصوص ترمنیال 2 پین و قابلیت PoE IN در پورت اترنت و خروجی منبع تغذیه DC Jack برای اتصال اداپتور که تمامی دغدغه های شما را در این زمینه مرتفع مینماید .



در مد سوئیچ این دستگاه شامل یک سوئیچ با قابلیت عملکرد در لایه 2 و برخی از ویژگی های لایه 3 و همچنین در مد روتر بر روی برد سخت افزاری این دستگاه سیستم عامل میکروتیک (Router OS) با سطح دسترسی 5  یا لایسنس  Level 5 نصب می باشد که این دستگاه را به یک مسیریاب برجسته تبدیل کرده است . این سیستم عامل به طور مداوم و به مدت بیش از پانزده سال است که توسط مهندسان کمپانی میکروتیک مورد بازبینی و ترمیم قرار گرفته است و برحسب ویژگی های سخت افزاری دستگاه و همچنین سطح دسترسی آنها در سیستم عامل کاربرد هایی نظیر مسیریابی یا  Routing | دیوارآتش یا Firewall | پروتکل پیکربندی پویای میزبان یا DHCP Server | ترجمه نشانی شبکه یا NAT | پراکسی سرور یا Proxy Server | رادیوس و مدیریت کابران یا Radius , User Management | بی سیم یا Wireless | تعادل رسانی بارگزاری یا Load Balancing | شبکه خصوصی مجازی یا VPN (Virtual Private Network) | راهگزینی برچسب چندقرارداری یا MPLS | کیفیت سرویس یا Quality of Service | میزبانی اتصالات PPPOE – PPTP – L2TP – SSTP – OpenVPN – ISDN | پرس بسته ها و... را در دسترس شما قرا می دهد .

از دیگر امکانات و خصوصیات برجسته در این محصول میتوان به بهره گیری از 2 عدد فن خنک کننده , قابلیت استقرار در میز, صفحه , دیوار و همچنین رک به ارتفاع 1 یونیت با استفاده از براکت های مخصوص , قابلیت تعویض هر یک از منبع تغذیه های AC در صورت خرابی , حداکثر توان مصرف انرژی 41W در صورت برقراری تمامی اتصالات , بهره گیری از گواهینامه ها و استاندارد های بین المللی CE, EAC, ROHS , ابعاد 320x185x44mm , قابلیت کار در شرایط دمائی 40- الی 70+ درجه سانتیگراد اشاره نمود . همچنین قابل ذکر است تمامی ملزومات لازم برای تسریع در عملیات استقرار و کانفیگ شامل براکت های مخصوص رک , کابل های برق و پیچ ها در متعلقات محصول در دسترس شما قرار دارد .

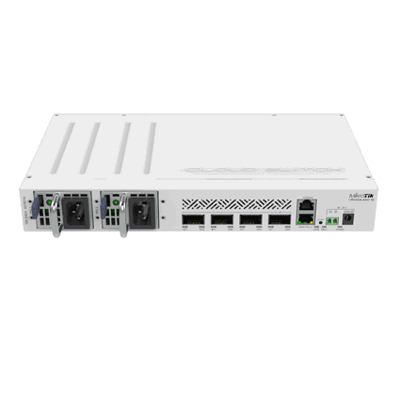

نمای پنل جلوی اتصالات دستگاه



1. دو عدد منبع تغذیه AC برای تامین جریان برق دستگاه با قابلیت کاور کردن یکدیگر در صورت خرابی به صورتی که با قطعی هر یک دیگری به صورت اتوماتیک وارد مدار میشود (با قابلیت تعویض هر کدام در صورت معیوب شدن)
2.   4 عدد محفظه QSFP28 برای اتصال ماژول های فیبر نوری با پشتیبانی از سرعت 100 گیگابیت بر ثانیه (این امکان برای شما فراهم هست تا انواع اتصالات را (با استفاده از کابل های Break ou) به ترتیت ترکیب و با یکدیگر مطابقت دهید . به طور مثال 100 گیگابیت در یک پورت , 40 گیگابیت در پورت دیگر , 4x25 گیگابیت در پورت سوم و شاید حتی در صورت نیاز برخی از کابل های 1 یا 10 گیگابیتی را در پورت چهارم قرار دهید)
3. پورت کنسول سریال از نوع RJ45
4. کانکتور ترمنیال 2 پین برای تامین جریان برق DC دستگاه
5. پورت اترنت با پشتیبانی از سرعت 10 و 100مگابیت بر ثانیه (با قابلیت PoE IN به منظور تامین جریان برق دستگاه دستگاه از طریق PoE یا سوئیچ PoE ها با ولتاژ و استاندارد مشابه)
6. کلید Reset
7. خروجی منبع تغذیه Adpater DC 36-57V



---

مشخصات فنی محصول


Specifications
Product code	CRS504-4XQ-IN
Architecture	MIPSBE
CPU	QCA9531
CPU core count	1
CPU nominal frequency	650 MHz
Dimensions	320x185x44mm
RouterOS license	5
Operating System	RouterOS
Size of RAM	64 MB
Storage size	16 MB
Storage type	FLASH
MTBF	Approximately 200'000 hours at 25C
Tested ambient temperature	-40°C to 70°C
Powering
Number of AC inputs	2
AC input range	100-240
Number of DC inputs	3 (DC jack, PoE-IN, 2-pin terminal)
DC jack input Voltage	36-57 V
2-pin terminal input Voltage	36-57 V
Frequency (Hz)	47-63
Max power consumption	41 W
Max power consumption without attachments	25 W
Cooling type	2
PoE in	802.3 bt
PoE in input Voltage	43-57 V
Ethernet
10/100 Ethernet ports	1
Fiber
Number of 100G QSFP28 ports	4
Peripherals
Serial console port	RJ45
Other
CPU temperature monitor	Yes
PCB temperature monitor	Yes
Voltage Monitor	Yes
Certification & Approvals
Certification	CE , EAC, ROHS
IP	IP20

دانلود فایل های مرتبط		راهنمای سیستم عامل	فایل توضیحت محصول	لیست ماژول های مرتبط

متعلقات همراه محصول
