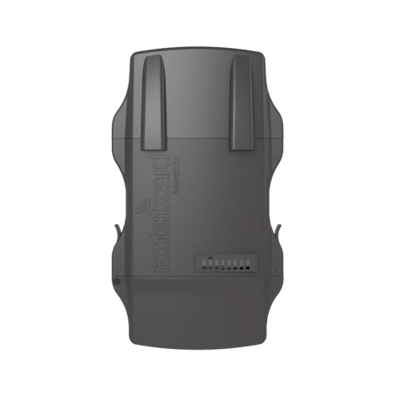

رادیو وایرلس میکروتیک NetMetal 5SHP triple MikroTik NetMetal 5SHP triple (RB921UAGS-5SHPacT-NM)

RB922UAGS-5HPacT-NM با نام تجاری NetMetal 5SHP triple یک دستگاه رادیو وایرلس با عملکرد فوق العاده بالا (Super High Power) از محصولات کمپانی میکروتیک سری NetMetal میباشد که برای کار در شبکه های وایرلس بیرونی طراحی و تولید شده است . کمپانی میکروتیک در تعریف ابتدائی این محصول آورده است این دستگاه دارای آنتن داخلی نمی باشد و شما بستگی به نوع ارتباط و فاصله ارتباط می توانید این رادیو را به انواع آنتن با ساختار دو قطبی و سه قطبی (در سری فلت , سکتور , دیش , امنی) در فرکانس 5 گیگاهرتز متصل نمائید و در حالت های AP/Backbone/CPE به کار بگیرید .

این رادیو برای کار در فرکانس 5 گیگاهرتز (باند 5150-5875 مگاهرتز) و استاندارد بی سیم 802.11ac آماده شده است و البته کاملا سازگار با استاندارد های پیشین بی سیم 802.11a/n می باشد . از ویژگی های برجسته استاندارد ac نسبت به استاندارد بی سیم 802.11a/n در این دستگاه میتوان به امکان تبادل اطلاعات حداکثر تا نرخ 1300 مگابیت بر ثانیه (در شرایط  ایده آل) , مدولاسیون QAM-256 و کار در کانال های 20/40/80 مگاهرتز اشاره نمود . همچنین برای بهره گیری از تمام ظرفیت این استاندارد توصیه می گردد تمامی تجهیزات در ارتباط از این استاندارد انتخاب گردد .



سطح دسترسی یا لایسنس تعیین شده در سیستم عامل (Router OS) این دستگاه Level 4 می باشد و این به معنای آن میباشد که با توجه به نوع آنتن اتصالی مناسب به رادیو می توانید از این دستگاه به عنوان بخش مرکزی شبکه (AP) در ارتباط های وایرلس یک نقطه به چند نقطه استفاده نمائید . همچنین در صورت نیاز از این رادیو می توانید بسته به نوع آنتن اتصالی در ارتباط های وایرلس نقطه به نقطه و یا به عنوان تجهیزات سمت کلاینت یا کاربر (CPE) در ارتباط های وایرلس یک نقطه به چند نقطه بهره گیری نمائید. لازم به یاد آوری مجدد می باشد با توجه به اینکه این رادیو دارای آنتن داخلی نمی باشد حداقل و حداکثر مسافت ارتباط را قدرت گیرندگی آنتنی مشخصی میکند که رادیو را به آن متصل می نمائید.

این دستگاه از لحاظ سخت افزاری شامل 1 عدد پورت اترنت با پشتیبانی از سرعت 10 و 100 و 1000 مگابیت بر ثانیه (با قابلیت PoE IN) | پردازنده 1 هسته ایی مدل QCA9557 معماری MIPSBE با فرکانس 720 مگاهرتز برای هر هسته | 128 مگابایت مقدار فضای ذخیره گاه حافظه (RAM رم) | 128 مگابایت مقدار فضای ذخیره سازی Storage با استاندارد NAND | یک عدد پورت USB Type A | یک عدد محفظه SFP برای اتصال ماژول های فیبر نوری با پشتیبانی از سرعت 1G و کارت وایرلس داخلی با توان خروجی 1.3W می باشد.


از دیگر ویژگی ها و خصوصیات برجسته در این دستگاه  میتوان به تعبیه 2 عدد کانکتور RP-SMA Female برای اتصال به آنتن بیرونی , بهره گیری از محفظه آلومینیومی جامد کاملا ضد آب با قابلیت کنترل نفوذ حرارت به داخل محفظه و همچنین کار در شرایط سخت آب و هوائی , مانیتور ولتاژ , مانیتور دمای PCB , دارا بودن گواهینامه ها و تائیدیه های بین المللی CE, FCC, IC, EAC, ROHS , حداکثر توان مصرف انرژی  25W , ابعاد 143x247x48mm , وزن 865g , کامل بودن متعلقات لازم برای نصب آسان و سریع محصول  اشاره نمود . لازم به ذکر است این مطلب توسط فروشگاه تندیس ترجمه و گرد آوری شده است . در صورتی که تجربه یا نکته نظری نسبت به عملکرد محصول دارید می توانید با درج پیام در بخش نظرات ما را از آن اگاه نمائید .

نمای پنل ورودی اتصالات رادیو







1. 3 عدد کانکتور RPSMA برای اتصال به آنتن بیرونی
2. غیر قابل بهره گیری در این دستگاه
3. پورت SFP برای اتصال ماژول فیبر نوری با پشتیبانی از سرعت 1G
4. LED های تعیین وضعیت اتصالات و سیگنال رادیو
5. کلید ریست
6. پورت اترنت با قابلیت PoE IN به منظور تامین جریان برق و دیتا دستگاه از طریق PoE یا سوئیچ PoE ها با ولتاژ و استاندارد مشابه
7. پورت USB Type A










مشخصات فنی محصول



Specifications
Product code	RB921UAGS-5SHPacT-NM
Architecture	MIPSBE
CPU	QCA9557
CPU core count	1
CPU nominal frequency	720 MHz
Dimensions	143x247x48mm (PCB)
RouterOS license	4
Size of RAM	128 MB
Storage size	128 MB
Storage type	NAND
MTBF	Approximately 200'000 hours at 25C
Tested ambient temperature	-40°C to 70°C
Powering
Number of DC inputs	1 (PoE-IN)
PoE input Voltage	8-30 V
Max power consumption	25W
Max power consumption without attachments	21W
PoE IN	Passive PoE
FAN count	Passive
Wireless specifications
Wireless 5 GHz Max data rate	1300 Mbit/s
Wireless 5 GHz number of chains	3
Wireless 5 GHz standards	802.11a/n/ac
Antenna gain dBi for 5 GHz	NO
Wireless 5 GHz chip model	QCA9880
Wireless 5 GHz generation	Wi-Fi 5
Fiber
SFP DDMI	Yes
SFP ports	1
Ethernet
10/100/1000 Ethernet ports	1
Peripherals
Number of USB ports	1
USB Power Reset	Yes
USB slot type	USB type A
Max USB current (A)	1
Other
PCB temperature monitor	Yes
Voltage Monitor	Yes
Certification & Approvals
Certification	CE, FCC, IC, EAC, ROHS
IP	IP54



دانلود فایل های مرتبط		راهنمای سیستم عامل		دانلود فایل توضیحات

متعلقات همراه محصول
