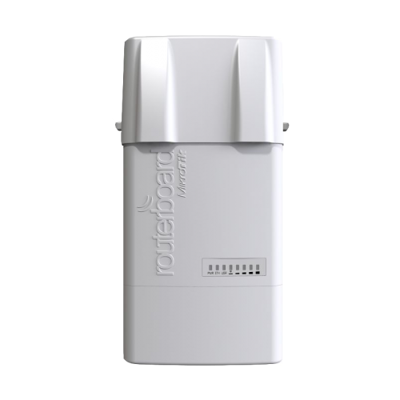

رادیو وایرلس میکروتیک BaseBox 5 MikroTik BaseBox 5 (RB912UAG-5HPnD-OUT)

RB912UAG-5HPnD-OUT با نام تجاری BaseBox 5 یک دستگاه رادیو وایرلس قدرتمند با کاربرد های فراوان و بسیار کارآمد  از محصولات کمپانی میکروتیک سری BaseBox می باشد که که برای کار در فرکانس 5 گیگاهرتز در محیط های بیرونی آماده شده است . کمپانی میکروتیک در تعریف ابتدائی این محصول آورده است , این دستگاه دارای آنتن داخلی نمی باشد و شما بستگی به نوع ارتباط و فاصله ارتباط می توانید این رادیو را به انواع آنتن با ساختار دو قطبی (در سری فلت , سکتور , دیش , امنی) در فرکانس 5 گیگاهرتز متصل نمائید و در حالت های AP/Backbone/CPE به کار بگیرید .



این رادیو برای کار در فرکانس 5 گیگاهرتز (باند 5150-5875 مگاهرتز) با پشتیبانی از استاندارد بی سیم 802.11a/n آماده شده است و با توجه به سطح دسترسی یا لایسنس تعیین شده Level 4  در سیستم عامل دستگاه (Router OS) از آن می توانید با توجه به نوع آنتن اتصالی مناسب به عنوان بخش مرکزی شبکه (AP) در ارتباط های وایرلس یک نقطه به چند نقطه استفاده نمائید . همچنین در صورت نیاز از این رادیو می توانید بستگی به نوع آنتن اتصالی مناسب در ارتباط های وایرلس نقطه به نقطه و یا به عنوان تجهیزات سمت کلاینت یا کاربر (CPE) در ارتباط های وایرلس یک نقطه به چند نقطه بهره گیری نمائید. لازم به یاد آوری مجدد می باشد با توجه به اینکه این رادیو دارای آنتن داخلی نمی باشد حداقل و حداکثر مسافت ارتباط را قدرت گیرندگی آنتنی مشخص میکند که رادیو را به آن متصل می نمائید.


این دستگاه از لحاظ سخت افزاری شامل 1 عدد پورت اترنت با پشتیبانی از سرعت 10 و 100 و 1000 مگابیت بر ثانیه (با قابلیت PoE IN) | پردازنده 1 هسته ائی مدل AR9342 معماری MIPSBE با فرکانس 600 مگاهرتز برای هر هسته | 64 مگابایت مقدار فضای ذخیره گاه حافظه (RAM رم) | 128 مگابایت مقدار فضای ذخیره سازی Storage با استاندارد NAND | یک عدد پورت USB Type A | یک عدد شیار مخصوص برای اتصال کارتهای MniPCI-e (ماژول های 3G/4G یا ماژول های وایرلس) | یک عدد شیار مخصوص برای استقرار سیم کارت های 3G/4G و کلید سخت افزاری برای ریست تنظیمات دستگاه می باشد.

لازم به ذکر است برای بهره گیری از سیم کارت 3G/4G در این دستگاه ابتدا میبایست کارت یا ماژول مرتبط با شبکه درخواستی خود را خریداری نمائید و سپس محفظه دستگاه را باز و ماژول را در شیار مخصوص MiniPCI-e استقرار دهید و با استفاده از کابل رابط امکان اتصال آنتن 3G/4G بیرونی را به بدنه رادیو فراهم نمائید . همچنین دو در پوش در روی بدنه دستگاه برای استقرار کانکتور های کابل رابط در نظر گرفته شده است .

همچنین در صورتی که قصد دارید از شیار MiniPCI-e برای اضافه کردن شبکه وایرلس ثانویه (به طور مثال 2.4 گیگاهرتز) بهره گیری نمائید , ابتدا میبایست کارت یا ماژول مرتبط با شبکه وایرلس درخواستی خود را خریداری نمائید و سپس محفظه دستگاه را باز و ماژول را  در شیار مخصوص MiniPCI-e استقرار دهید و  با استفاده از کابل رابط امکان اتصال آنتن بیرونی مرتبط با باند ماژول اتصالی را به بدنه رادیو فراهم نمائید . همچنین دو در پوش در روی بدنه دستگاه برای استقرار کانکتور های کابل رابط تعبیه شده است .

از دیگر ویژگی ها و خصوصیات برجسته در این دستگاه میتوان به تعبیه 2 عدد کانکتور RP-SMA Female برای اتصال به آنتن بیرونی , بهره گیری از محفظه پلاستیکی کاملا ضد آب با قابلیت کنترل نفوذ حرارت به داخل محفظه و همچنین کار در شرایط سخت آب و هوائی , مانیتور ولتاژ , مانیتور دمای PCB , دارا بودن گواهینامه ها و تائیدیه های بین المللی FCC , IC , حداکثر توان مصرف انرژی 10W , ابعاد 246x135x50mm , وزن 390g , کامل بودن متعلقات لازم برای نصب آسان و سریع محصول اشاره نمود . لازم به ذکر است این مطلب توسط فروشگاه تندیس ترجمه و گرد آوری شده است . در صورتی که تجربه یا نکته نظری نسبت به عملکرد محصول دارید می توانید با درج پیام در بخش نظرات ما را از آن اگاه نمائید .

نمای پنل اتصالات رادیو (1)




1. LED های تعیین وضعیت اتصالات و سیگنال رادیو
2. پورت اترنت با قابلیت PoE IN به منظور تامین جریان برق و دیتا دستگاه از طریق PoE یا سوئیچ PoE ها با ولتاژ و استاندارد مشابه
3. کلید ریست
4. پورت USB Type A







نمای پنل اتصالات رادیو (2)





1. 2 عدد کانکتور RPSMA برای اتصال به آنتن بیرونی
2. 3 عدد خروجی برای نصب کانکتور و اتصال به آنتن بیرونی (برای استفاده باید کارت miniPCI-e مناسب ابتدا نصب گردد و سپس با نصب کانکتور به آنتن بیرونی متصل گردد)



مشخصات فنی محصول


Specifications
Product code	RB912UAG-5HPnD-OUT
Architecture	MIPSBE
CPU	AR9342
CPU core count	1
CPU nominal frequency	600 MHz
Dimensions	246x135x50mm
RouterOS license	4
Size of RAM	64 MB
Storage size	128 MB
Storage type	NAND
MTBF	Approximately 100'000 hours at 25C
Tested ambient temperature	-40°C to 70°C
Powering
Number of DC inputs	1 (PoE-IN)
PoE in input Voltage	8-30 V
Max power consumption	10 W
PoE in	Passive
Cooling type	Passive
Wireless specifications
Frequnecy Range	5GHz (5150-5875 MHz)
Wireless Max data rate	300 Mbit/s
Wireless number of chains	2
Wireless standards	802.11a/n
Antenna gain (dBi)	No
Wireless generation	Wi-Fi 4
Ethernet
10/100/1000 Ethernet ports	1
Peripherals
Number of SIM slots	1 Modem (Micro SIM)
MiniPCI-e slots	1
Number of USB ports	1
USB Power Reset	Yes
USB slot type	USB type A
Max USB current (A)	1
Other
PCB temperature monitor	Yes
Voltage Monitor	Yes
Certification & Approvals
Certification	CE, EAC, ROHS
IP	IP54



دانلود فایل های مرتبط		راهنمای سیستم عامل		دانلود فایل توضیحات

متعلقات همراه محصول
