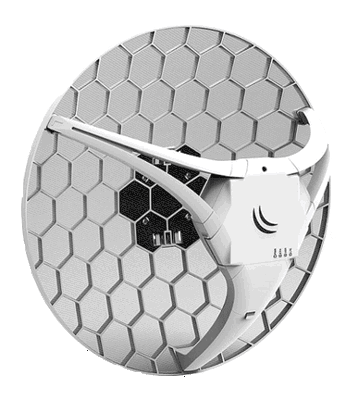

رادیو LTE میکروتیک مدل LHG LTE6 kit Mikrotik LTE Products LHG LTE6 kit

RBLHGR&R11e-LTE6 با نام تجاری LHG LTE6 Kit یک دستگاه رادیو با فن آوری LTE از محصولات کمپانی میکروتیک می باشد که برای دریافت دیتا بر روی بستر سیم کارت کاربرد دارد . این دستگاه از لحاظ ظاهری مشابه رادیوهای وایرلس سری LHG می باشد , اما باید توجه داشت این محصول شامل یک دستگاه با استاندارد وایرلس 802.11 نمی شود و در عوض این محصول یک دستگاه رادیو رده LTE تمام عیار برای مکان های دور از مرکز می باشد که شما در آن به تنهایی با موبایل و یا دیگر مودم های ارائه شده توسط اپراتور ها قادر به دریافت اینترنت با کیفیت مطلوب نمی باشید .


بهره گیری از تراشه LTE و قدرت گیرندگی آنتن با توان بالا (17dBi با زاویه تابش 25 درجه) در این دستگاه این امکان را برای شما فراهم می نماید تا به راحتی به دکل اپراتور های ارائه دهنده اینترنت در بستر سیم کارت متصل و اینترنت پرسرعت (شبکه 2G/3G/4G/LTE) را دریافت و به شبکه داخلی خود بیاورید . قدرت گیرندگی آنتن با توان بالا از ویژگی بسیار برجسته این رادیو می باشد که می تواند سیگنال های ضعیف آنتن های BTS را به راحتی دریافت نماید در حالی که شما با سایر مودم ها و تجهیزات دیگر قادر به دریافت سیگنال با کیفیت مطلوب نمی باشید  . شما به راحتی می توانید این عملکرد را در مناطق دور افتاده و مکان هایی که حتی گوشی های موبایل آنتن دهی ندارند هم تجربه نمائید . از عمده کاربرد های این محصول می توان به دریافت اینترنت در بستر سیم کارت و سرویسهای APN خصوصی اشاره نمود .



LHG LTE6 Kit دارای کارت یا ماژول LTE رده 6 با قابلیت تجمیع فرکانس می باشد . این قابلیت به شما اجازه می دهد همزمان از چندین باند استفاده نمائید و این یک مزیت بسیار بزرگ برای بالاتر بردن راندمان و سرویس دهی با سرعت بالاتر (تقریبا دو برابر مودم های رده 4 به طور مثال در محصول LHG LTE Kit) در مناطقی می باشد که تعداد کاربران زیادی به شبکه LTE متصل شده اند . از این رو سرعت انتقال داده LTE در این دستگاه از برج رادیوئی به دستگاه حداکثر 300 مگابیت بر ثانیه می باشد که به اصطلاح Downlink نام دارد و از دستگاه به برج رادیوئی حداکثر 50 مگابیت بر ثانیه می باشد که اصطلاحا Uplink نام دارد می باشد .

لازم به ذکر است این دستگاه از محبوب ترین نسل تکنولوژی LTE نوع FDD (مخفف: frequency division duplex) و تکنولوژی LTE نوع TDD (مخفف Time Division Duplexing) پشتیبانی می نماید .

باند های بین المللی پشتیبانی شده توسط این دستگاه در تکنولوژی LTE نوع FDD شامل باند 1 (2100MHz) | باند 2 (1900MHz) | باند 3 (1800MHz) | باند 5 (850MHz) | باند 7 (2600MHz) | باند 8 (900MHz) | باند 12 (700MHz) | باند 17 (700Mz) | باند 20 (800MHz) | باند 25 (1900MHz) | باند 26 (850MHz) می باشد . لذا با توجه به باند های ذکر شده این دستگاه قادر است از سیم کارت های 4G/LTE اپراتور های کشور که اکثرا در باند 3 و باند 7 اقدام به سرویس رسانی میکنند , پشتیبانی نماید. همچنین در صورتی که اپراتوری از سایر باند های ذکر داده شده پشتیبانی نماید , میتوانید با کسب اطلاع قبلی نسبت به خرید سیم کارت آن اپراتور اقدام نمائید.

باند های بین المللی پشتیبانی شده توسط این دستگاه در تکنولوژی LTE نوع TDD شامل باند 38 (2600MHz) | باند 40 (2300MHz) | باند 39 (1900MHz) | باند 41nن (2500MHz) می باشد . لذا با توجه به اینکه اکثر اپراتور های کشور در شبکه TD-LTE از باند 42 (3500MHz) اقدام به سرویس رسانی میکنند , این دستگاه قادر به پشتیبانی از سیم کارت TD-LTE در ایران نمی باشد . اما در صورتی که اپراتوری از باند های ذکر داده شده پشتیبانی نماید میتوانید نسبت به خرید سیم کارت آن اپراتور برای دریافت اینترنت LTE نوع TDD اقدام نمائید .

باند های بین المللی پشتیبانی شده توسط این دستگاه در شبکه 3G شامل باند 1 (2100MHz) | باند 2 (1900MHz) | باند 5 (850MHz) | باند 8 (900MHz) می باشد . قابل ذکر است این دستگاه در شبکه 3G از کارت یا ماژول R7 (حداکثر نرخ انتقال دیتا از برج رادیوئی به دستگاه 21 مگابیت بر ثانیه که به اصطلاح Downlink نام دارد و از دستگاه به برج رادیوئی 5.76 مگابیت بر ثانیه که اصطلاحا Uplink نام دارد) و از کارت یا ماژول R8  (حداکثر نرخ انتقال دیتا از برج رادیوئی به دستگاه 42.5 مگابیت بر ثانیه که به اصطلاح Downlink نام دارد و از دستگاه به برج رادیوئی 5.76 مگابیت بر ثانیه که اصطلاحا Uplink نام دارد) بهره می برد.



باند های بین المللی پشتیبانی شده توسط این دستگاه در شبکه 2G شامل باند 2 (850MHz) | باند 3 (1800MHz) | باند 5 (850MHz) | باند 8 (900MHz) | می باشد . قابل ذکر است این دستگاه در شبکه 2G از کارت یا ماژول Class12 بهره می برد . لازم به ذکر است با توجه به قدرت گیرندگی آنتن بالا و پشتیبانی از شبکه 2G این دستگاه یکی از ایده آل ترین انتخاب ها برای مناطق بسیار دور  از مرکز که شبکه 3G/4G/LTE در حوالی آن برقرار نبوده و کاربر نیز صرفا احتیاج به تبادل دیتا با حجم بسیار پائین را دارد . می باشد.



عملیات نصب و راه اندازی در این دستگاه به سهولت امکانپذیر می باشد و احتیاج به دانش تخصصی نخواهد داشت . شما می توانید ابتدا یک سیم کارت با قابلیت پوشش شبکه 2G/3G/4G/LTE خریداری و سپس با اتصال سیم کارت به دستگاه با وارد کردن یک تنظیمات ساده به نزدیکترین دکل اپراتور مربوط به سیم کارت خود متصل و اینترنت را برای یک کاربر از طریق پورت شبکه دریافت نمائید . همچنین شما می توانید نسبت به اشتراک گذاری اینترنت دریافتی از طریق اکسس پوینت های بی سیم میکروتیک و یا سایر برند ها در محیط های داخلی و بیرونی اقدام نمائید .

LHG LTE6 Kit از لحاظ سخت افزاری شامل 1 عدد پورت اترنت با پشتیبانی از سرعت 10 و 100 مگابیت بر ثانیه (با قابلیت PoE IN) , پردازنده 1 هسته ائی مدل QCA9531 معماری MIPSBE با فرکانس 650 مگاهرتز برای هر هسته , 64 مگابایت مقدار فضای ذخیره گاه حافظه (RAM رم) , 16 مگابایت مقدار فضای ذخیره سازی Storage با استاندارد FLASH , یک عدد شیار مخصوص برای اتصال کارتهای miniPCI-e (برای بهره گیری باید محفظه دستگاه باز شود) , یک عدد شیار مخصوص برای اتصال سیم کارت (سایز Micro SIM) , کلید سخت افزاری برای ریست تنظیمات دستگاه و کلید مد (Mode) می باشد.

از دیگر امکانات و خصوصیات برجسته در این محصول می توان به ایده آل برای کار در مناطق باد خیز , دارا بودن گواهینامه ها و تائیدیه های بین المللی CE, EAC, ROHS , ابعاد 391x391x227 mm , قابلیت کار در شرایط دمائی 30- الی 60+ درجه سانتیگراد , حداکثر توان مصرف انرژی 6W  , ایده آل برای کار در مناطق باد خیز به دلیل دارا بودن آنتن توری شکل با منافذ خروجی هوا و کامل بودن متعلقات لازم برای نصب و تیون آسان رادیو اشاره نمود . لازم به ذکر است این مطلب توسط فروشگاه تندیس ترجمه و گرد آوری شده است . در صورتی که تجربه یا نکته نظری نسبت به عملکرد محصول دارید می توانید با درج پیام در بخش نظرات ما را از آن آگاه نمائید .

نمای پنل ورودی رادیو



1. کلید Mode
2. کلید Reset
3. پورت اترنت با قابلیت PoE IN به منظور تامین جریان برق دستگاه از طریق PoE یا سوئیچ PoE با ولتاژ و استاندارد مشابه
4. LED های تعیین وضعیت دستگاه شامل LTE/PWR/USR/ETH
5. سیستم ارتینگ
6. محل اتصال سیم کارت سایز microSIM شبکه 2G/3G/4G/LTE



مشخصات فنی محصول



Specifications
Product code	RBLHGR&R11e-LTE6
Architecture	MIPSBE
CPU	QCA9531
CPU core count	1
CPU nominal frequency	650 MHz
RouterOS license	3
Size of RAM	64MB
Storage size	16 MB
Storage type	FLASH
MTBF	Approximately 200'000 hours at 25C
Tested ambient temperature	-30°C to 60°C
Powering
Number of DC inputs	1 (PoE-IN)
PoE input Voltage	12-57 V
Max power consumption	6W
PoE IN	802.3af/at
FAN count	Passive
Mobile
2G Category	Class12
2G bands	2 (1900MHz) / 3 (1800MHz) / 5 (850MHz) / 8 (900MHz)
3G Category	R7 (21Mbps Downlinks, 5.76Mbps Uplink) / R8 (42.2Mbps Downlink, 5.76Mbps Uplink)
3G bands	1 (2100MHz) / 2 (1900MHz) / 5 (850MHz) / 8 (900MHz)
LTE Category	6 (300Mbit/s Downlink, 50Mbit/s Uplink)
LTE FDD bands	1 (2100MHz) / 2 (1900MHz) / 3 (1800MHz) / 7 (2600MHz) / 8 (900 MHz) / 20 (800MHz) / 5 (850MHz) / 12 (700MHz)  17 (700MHz) / 25 (1900MHz) / 26 (850MHz)
LTE TDD bands	38 (2600MHz) / 40 (2300MHz) / 39 (1900MHz) / 41n (2500MHz)
Ethernet
10/100 Ethernet ports	1
Peripherals
Number of SIM slots	1 Modem (Micro SIM)
MiniPCI-e slots	1
Other
Mode button	Yes
Certification & Approvals
Certification	CE, EAC, ROHS
IP	IP54



دانلود فایل های مرتبط		راهنمای سیستم عامل	فایل توضیحت محصول

متعلقات همراه محصول
