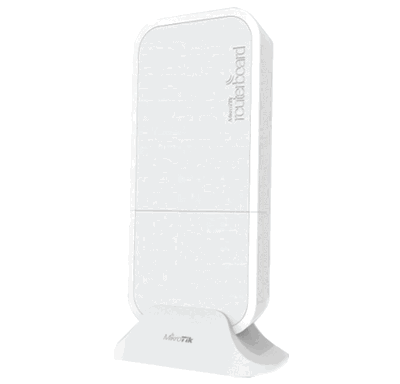

اکسس پوینت روتر LTE میکروتیک مدل wAP ac LTE Kit Mikrotik LTE Products wAP ac LTE Kit

RBwAPGR-5HacD2HnD&R11e-LTE با نام تجاری wAP ac LTE kit یک دستگاه اکسس پوینت روتر از محصولات رده LTE کمپانی میکروتیک می باشد که قابلیت استفاده دو منظوره به عنوان یک مودم با قابلیت دریافت اینترنت (شبکه 2G/3G/4G/LTE) در بستر سیم کارت و همچنین استفاده همزمان به عنوان یک دستگاه اکسس پوینت روتر برای پوشش شبکه WiFi در دو باند 2.4GHz و 5GHz را به صورت همزمان دارا می باشد . قابل ذکر است این اکسس پوینت نیز همانند هم خانواده های خود در سری wAP . با بدنه کاملا ضد آب و همچنین تنوع در نحوه استقرار و جانمائی عرضه شده است .


کمپانی میکروتیک در تعریف ابتدائی این دستگاه آورده است اگر به یک مودم با قابلیت اتصال سیم کارت نیاز دارید که از سخت افزار و نرم افزار بسیار قدرتمند بهره ببرد و همچنین طیف وسیعی از نسل های شبکه های موبایل را پشتیبانی نماید , اکنون wAP ac LTE Kit در دسترس شما قرار دارد . اما این , تنها قابلیت این دستگاه قدرتمند نمی باشد . بلکه این محصول یک روتر بی سیم فوق العاده سریع  و قدرتمند  می باشد که از نسل جدید پردازنده 4 هسته ایی مدل IPQ-4018 معماری ARM 32bit با فرکانس 716 مگاهرتز بهره میبرد که از این حیص تحمل بارهای سنگین را دارا می باشد . همچنین این روتر قدتمند از سیستم عامل Router OS کمپانی میکروتیک بهره می برد که این دستگاه را به یک مسیر یاب بسیار برجسته تبدیل کرده است که پاسخگوی تمامی نیاز های مسیر یابی یا روتینگ شما خواهد بود .



این دستگاه در مد LTE یک دستگاه پیشرفته با قدرت آنتن بالا (4dBi با زاویه پوشش 360 درجه) می باشد که ایده آل برای مناطقی خواهد بود که پوشش شبکه اکنون در آن به صورت مطلوب برقرار می باشد . همچنین این دستگاه قدرتمند دارای کارت یا ماژول LTE رده 4 می باشد . از این رو سرعت انتقال داده LTE در این دستگاه از برج رادیوئی به دستگاه حداکثر 150 مگابیت بر ثانیه که به اصطلاح Downlink نام دارد و از دستگاه به برج رادیوئی حداکثر 150 مگابیت بر ثانیه که اصطلاحا Uplink نام دارد می باشد .

لازم به ذکر است این دستگاه در تکنولوژی LTE از محبوب ترین نسل تکنولوژی LTE نوع FDD (مخفف: frequency division duplex) و تکنولوژی LTE نوع TDD (مخفف Time Division Duplexing) پشتیبانی می نماید .

باند های بین المللی پشتیبانی شده توسط این دستگاه در تکنولوژی LTE نوع FDD شامل باند 1 (2100MHz) | باند 2 (1900MHz) | باند 3 (1800MHz) | باند 7 (2600MHz) | باند 8 (900MHz) | باند 20 (800MHz) می باشد . لذا با توجه به باند های ذکر شده این دستگاه قادر است از سیم کارت های LTE/4G اپراتور های کشور که اکثرا در باند 3 و باند 7 اقدام به سرویس رسانی می کنند , پشتیبانی نماید.

باند های بین المللی پشتیبانی شده توسط این دستگاه در تکنولوژی LTE نوع TDD شامل باند 38 (2600MHz) | باند 40 (2300MHz) می باشد . لذا با توجه به اینکه اکثر اپراتور های کشور در شبکه TD-LTE از باند 42 (3500MHz) اقدام به سرویس رسانی می کنند , این دستگاه قادر به پشتیبانی از سیم کارت TD-LTE در ایران نمی باشد . اما در صورتی که اپراتوری از باند های ذکر داده شده پشتیبانی نماید میتوانید نسبت به خرید سیم کارت آن اپراتور برای دریافت اینترنت LTE نوع TDD اقدام نمائید .

باند های بین المللی پشتیبانی شده توسط این دستگاه در شبکه 3G شامل باند 1 (2100MHz) | باند 2 (1900MHz) | باند 5 (850MHz) | باند 8 (900MHz) می باشد . قابل ذکر است این دستگاه در شبکه 3G از کارت یا ماژول R7 (حداکثر نرخ انتقال دیتا از برج رادیوئی به دستگاه 21 مگابیت بر ثانیه که به اصطلاح Downlink نام دارد و از دستگاه به برج رادیوئی 5.76 مگابیت بر ثانیه که اصطلاحا Uplink نام دارد) بهره میبرد.



باند های بین المللی پشتیبانی شده توسط این دستگاه در شبکه 2G شامل باند 2 (1900MHz) | باند 3 (1800MHz) | باند 5 (850MHz) | باند 8 (900MHz) می باشد . قابل ذکر است این دستگاه در شبکه 2G از کارت یا ماژول Class12 بهره میبرد . لذا این دستگاه یکی از ایده آل ترین انتخاب ها برای مناطق بسیار دور  از مرکز که شبکه 3g/4g/lte در حوالی آن برقرار نبوده و کاربر نیز صرفا احتیاج به تبادل دیتا با حجم بسیار پائین را دارد می باشد.



این دستگاه در مد اکسس پوینت  یک دستگاه روتر بی سیم  پیشرفته و مستقل با قابلیت مسیریابی می باشد . ما به شما توصیه اکید می کنیم این محصول را یک دستگاه بصورت تزئینی قلمداد نکنید . این دستگاه مجهز به نسل جدید پردازنده 4 هسته ایی مدل IPQ-4018 معماری ARM 32bit با فرکانس 716 مگاهرتز برای هر هسته و مقدار ذخیره گاه حافظه 128 مگابایت می باشد که از این نظر تحمل بارهای سنگین را دارد . با  توجه به پشتیبانی از قابلیت عملکرد همزمان در دو باند مستقل این دستگاه میتواند تداخل فرکانسی موجود در هر محیطی را بصورت کامل حل نماید . شما همزمان می توانید از فرکانس 2.4 گیگاهرتز برای همه دستگاه های تلفن همراه خانگی خود استفاده کرده و فرکانس 5 گیگاهرتز را برای مواردی مانند VOIP , بازی های آنلاین , تلویزیون و .. که از بین رفتن بسته ها در آن آزار دهنده می باشد ذخیره کنید .

بر روی برد سخت افزاری این دستگاه سیستم عامل میکروتیک (Router OS) با سطح دسترسی یا لایسنس Level 4 نصب می باشد که این دستگاه را به یک مسیریاب برجسته تبدیل کرده است . این سیستم عامل به طور مداوم و به مدت بیش از پانزده سال است که توسط مهندسان کمپانی میکروتیک مورد بازبینی و ترمیم قرار گرفته است و برحسب ویژگی های سخت افزاری دستگاه و همچنین سطح دسترسی آنها در سیستم عامل کاربرد هایی نظیر مسیریابی یا  Routing | دیوارآتش یا Firewall | پروتکل پیکربندی پویای میزبان یا DHCP Server | ترجمه نشانی شبکه یا NAT | پراکسی سرور یا Proxy Server | رادیوس و مدیریت کابران یا Radius , User Management | بی سیم یا Wireless | تعادل رسانی بارگزاری یا Load Balancing | شبکه خصوصی مجازی یا VPN (Virtual Private Network) | راهگزینی برچسب چندقرارداری یا MPLS | کیفیت سرویس یا Quality of Service | میزبانی اتصالات PPPOE – PPTP – L2TP – SSTP – OpenVPN – ISDN | پرس بسته ها و... را در دسترس شما قرار می دهد .

اکسس پوینت روتر wAP ac LTE Kit از لحاظ سخت افزاری شامل 2 عدد پورت اترنت با پشتیبانی از سرعت 10 و 100 و 1000 مگابیت بر ثانیه (قابلیت PoE IN در پورت 1 اترنت) , پردازنده چهار هسته ایی مدل IPQ-4018 معماری ARM 32bit با فرکانس 716 مگاهرتز برای هر هسته , 128 مگابایت مقدار فضای ذخیره گاه حافظه (RAM رم) , 16 مگابایت مقدار فضای ذخیره سازی Storage با استاندارد FLASH  , یک عدد شیار مخصوص برای اتصال کارتهای miniPCI-e , یک عدد شیار مخصوص برای اتصال سیم کارت (سایز Micro SIM) و کلید سخت افزاری برای ریست تنظیمات دستگاه می باشد .

از دیگر امکانات و خصوصیات برجسته در این محصول میتوان به پشتیبانی از شتاب سخت افزاری IPsec , سازگاری کامل با تمامی اپراتور های کشور , بدنه کاملا ضد آب برای کار در محیط های داخلی و بیرونی , مانتیور دمای PCB , مانیتور ولتاژ , دارا بودن گواهینامه ها و تائیدیه های بین المللی CE | FCC | IC | E-MARK | EAC | ROHS , قابلیت کار در شرایط دمائی 30- الی 60+ درجه سانتیگراد , حداکثر توان مصرف انرژی 14W و  قابلیت تامین جریان برق دستگاه از طریق 2 ورودی (جریان برق مستقیم DC - قابلیت PoE IN) اشاره نمود . لازم به ذکر است این مطلب توسط فروشگاه تندیس ترجمه و گرد آوری شده است در صورتی که تجربه یا نکته نظری نسبت به عملکرد محصول دارید می توانید با درج پیام در بخش نظرات ما را از آن آگاه نمائید .

نمای پنل ورودی اتصالات دستگاه





1. آنتن های LTE در بخش راست و چپ دستگاه
2. یک عدد پورت اترنت با پشتیبانی از سرعت 10 و 100 و 1000 مگابیت بر ثانیه  با قابلیت PoE IN به منظور تامین جریان برق و دیتا دستگاه از طریق PoE ها یا سوئیچ PoE با ولتاژ و استاندارد مشابه
3. یک عدد پورت اترنت با پشتیبانی از سرعت 10 و 100 و 1000 مگابیت بر ثانیه
4. ورودی منبع تغذیه DC Adapter
5. کلید ریست
6. سیستم ارتینگ
7. شیار مخصوص جهت اتصال سیم کارت (سایز Micro Sim)

مشخصات فنی



Specifications
Product code	RBwAPGR-5HacD2HnD&R11e-LTE
Architecture	ARM 32bit
CPU	IPQ-4018
CPU core count	4
CPU nominal frequency	716 MHz
RouterOS license	4
Operating System	Router OS
Size of RAM	128 MB
Storage size	16 MB
Storage type	FLASH
MTBF	Approximately 200'000 hours at 25C
IPsec hardware acceleration	Yes
Tested ambient temperature	-30°C to 60°C
Powering
Number of DC inputs	2 (DC jack, PoE-IN)
DC jack input Voltage	10-57 V
Max power consumption	14 W
Max power consumption without attachments	10W
FAN count	Passive
PoE in	802.3af/at
PoE in input Voltage	18-57 V
Mobile
LTE antenna max gain	4dBi
Antenna beam width	360°
2G Category	Class12
2G bands	2 (1900MHz) / 3 (1800MHz) / 5 (850MHz) / 8 (900MHz)
3G Category	R7 (21Mbps Downlinks, 5.76Mbps Uplink)
3G bands	1 (2100MHz) / 2 (1900MHz) / 5 (850MHz) / 8 (900MHz)
LTE Category	4 (150Mbit/s Downlink, 50Mbit/s Uplink)
LTE FDD bands	1 (2100MHz) / 2 (1900MHz) / 3 (1800MHz) / 7 (2600MHz) / 8 (900 MHz) / 20 (800MHz)
LTE TDD bands	38 (2600MHz) / 40 (2300MHz)
Wireless specifications
Wireless 2.4 GHz Max data rate	300 Mbit/s
Wireless 2.4 GHz number of chains	2
Wireless 2.4 GHz standards	802.11b/g/n
Antenna gain dBi for 2.4 GHz	2.5
Wireless 2.4 GHz chip model	IPQ-4018
Wireless 2.4 GHz generation	Wi-Fi 4
Wireless 5 GHz Max data rate	867 Mbit/s
Wireless 5 GHz number of chains	2
Wireless 5 GHz standards	802.11a/n/ac
Antenna gain dBi for 5 GHz	2.5
Wireless 5 GHz chip model	IPQ-4018
Wireless 5 GHz generation	Wi-Fi 5
Ethernet
10/100/1000 Ethernet ports	2
Peripherals
Number of SIM slots	1 Modem (Micro SIM)
MiniPCI-e slots	1
Others
Certification	CE, FCC, IC, EAC, ROHS
IP	IP54
PCB temperature monitor	Yes
Voltage Monitor	Yes
