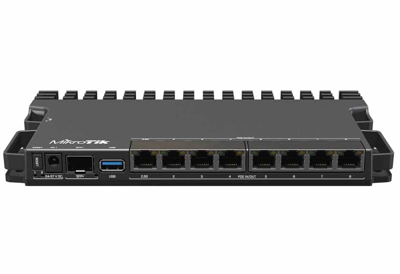

روتر میکروتیک RB5009UPr+S+IN

RB5009UPr+S+IN یک دستگاه روتر کابلی (غیر بی سیم) قدرتمند با  خروجی های بسیار متنوع و کاربردی از محصولات کمپانی میکروتیک در سری روتر های 5009 می باشد که برای کار در شبکه های داخلی با امکانات بسیار روانه بازار شده است . کمپانی میکروتیک در توضیحات ابتدائی این روتر آورده است : این نسخه از لحاظ تعداد خروجی پورت ها , طراحی دیزاین و سخت افزار مانند روتر هم خانواده خود RB5009UG+S+IN می باشد , اما این بار قابلیت PoE IN و PoE OUT در تمامی 8 پورت اترنت لحاظ شده است . همچنین مانند مدل مشابه چندین ورودی برای تامین جریان برق مورد نیاز دستگاه شامل ترمینال 2 پین , منبع تغذیه DC Jack و قابلیت PoE IN در اختیار دارید . در این حالت شما 10 روش مجزا برای تامین جریان برق روتر را در اختیار دارید و این اطمینان برای شما حاصل می شود که نگرانی از بابت قطعی احتمالی برق در جریان کارکرد روتر را نخواهید داشت .

این روتر قدرتمند از لحاظ سخت افزاری شامل 7 عدد پورت اترنت با پشتیبانی از سرعت 10 و 100 و 1000 مگابیت بر ثانیه , 1 عدد پورت اترنت با پشتیبانی از سرعت 2.5 گیگابیت بر ثانیه , 1 عدد محفظه +SFP برای اتصال ماژول های فیبر نوری با پشتیبانی از سرعت 1 و 10 گیگابیت بر ثانیه و 1 عدد پورت USB 3.0 type A می باشد . لازم به ذکر است همانطور که در متن بالا اشاره شد در تمامی 8 پورت اترنت این روتر قدرتمند قابلیت PoE IN و PoE OUT فعال می باشد و در این حالت این امکان برای شما فراهم است تا با استفاده از قابلیت PoE OUT نسبت به تامین جریان برق تجهیزات دیگر با ولتاژ و استاندارد مشابه ( حداکثر توان تامین جریان برق در هر پورت 30 وات و در مجموع پورت ها به صورت ترکیبی 130 وات) اقدام نمائید و از طریق قابلیت PoE IN نسبت به تامین جریان برق دستگاه از طریق PoE یا سوئیچ PoE ها با استاندارد و ولتاژ مشابه اقدام نمائید .

همچنین قابل ذکر است این دستگاه از همه گزینه های تامین جریان برق از محدوده وسیع ولتاژ 24 تا 57 ولت پشتیبانی می نماید , با این حال امکان ترکیب ولتاژ را نخواهید داشت . اگر قصد دارید از قابلیت PoE OUT پورت ها برای تامین جریان برق دیگر تجهیزات استفاده کنید , روتر از بالاترین ولتاژ برگرفته از ترمینال 2 پین و DC Jack برای تغذیه آنها استفاده خواهد کرد . در این حالت ابتدا جریان برق تجهیزات از منبع 48 ولتی روی ترمینال 2 پین برق می گیرند. اگر این کار انجام نشد منبع تغذیه  24 ولت در DC Jack وارد جریان می شود .  همچنین روتر همیشه 20 وات برای تغذیه جریان برق خود ذخیره می کند . همچنین اگر برق کافی برای همه پورت‌های خروجی PoE وجود نداشته باشد روتر به صورت اتوماتیک شروع به غیر فعال کردن پورت هائی میکند که اولویت کمتری دارند تا حداکثر بهره از تمامی توان ایجاد گردد . لازم به ذکر است این امکان برای شما فراهم است تا به صورت دستی پورت های اولویت دار را در تنظیمات روتر تنظیم و مشخص نمائید .

بر روی برد سخت افزاری این دستگاه سیستم عامل میکروتیک (Router OS) با سطح دسترسی  یا لایسنس  Level 5 نصب می باشد که این دستگاه را به یک مسیریاب برجسته تبدیل کرده است . این سیستم عامل به طور مداوم و به مدت بیش از پانزده سال است که توسط مهندسان کمپانی میکروتیک مورد بازبینی و ترمیم قرار گرفته است و برحسب ویژگی های سخت افزاری دستگاه و همچنین سطح دسترسی آنها در سیستم عامل کاربرد هایی نظیر مسیریابی یا  Routing | دیوارآتش یا Firewall | پروتکل پیکربندی پویای میزبان یا DHCP Server | ترجمه نشانی شبکه یا NAT | پراکسی سرور یا Proxy Server | رادیوس و مدیریت کابران یا Radius , User Management | بی سیم یا Wireless | تعادل رسانی بارگزاری یا Load Balancing | شبکه خصوصی مجازی یا VPN (Virtual Private Network) | راهگزینی برچسب چندقرارداری یا MPLS | کیفیت سرویس یا Quality of Service | میزبانی اتصالات PPPOE – PPTP – L2TP – SSTP – OpenVPN – ISDN | پرس بسته ها و... را در دسترس شما قرا می دهد .

از دیگر امکانات و خصوصیات برجسته در این روتر که در متن بالا به آن اشاره نشد میتوان بهره گیری از پردازنده 4 هسته ائی مدل 88F7040 معماری ARM 64Bit با سرعت 1.4 گیگاهرتز برای هر هسته , مقدار فضای ذخیره گاه حافظه 1 گیگابایت (رم) , مقدار فضای ذخیره سازی storage 1 گیگابایت با استاندرد NAND  , حداکثر توان مصرف انرژی 150W ,  امکان استقرار در ک به ارتفاع 1 یونیت با استفاده از براکت مخصوص (RB5009 rackmount kit K-79) , بهره گیری از گواهینامه ها و استاندارد های بین المللی CE, EAC, ROHS و قابلیت کار در شرایط دمائی 40- الی 60+ درجه سانتیگراد اشاره نمود . همچنین قابل ذکر است تمامی ملزومات لازم برای تسریع در عملیات استقرار و کانفیگ شامل PoE 48V 2A , پیچ ها در متعلقات محصول در دسترس شما قرار دارد .

نمای پنل جلوی اتصالات دستگاه



1. منبع تغذیه DC ترمینال 2 پین
2. منبع تغذیه DC Jack
3. پورت USB 3.0 type A
4. کلید ریست
5. پورت +SFP برای اتصال ماژول های فیبر نوری با پشتیبانی از سرعت 1 و 10 گیگابیت بر ثانیه
6. 1 عدد پورت اترنت با پشتیبانی از سرعت 2.5 گیگابیت بر ثانیه ( با قابلیت PoE IN و PoE OUT)
7. 7 عدد 1 عدد پورت اترنت با پشتیبانی از سرعت 10 و 100 و 1000 مگابیت بر ثانیه ( با قابلیت PoE IN و PoE OUT)




---

مشخصات فنی محصول


Specifications
Product code	RB5009UPr+S+IN
Architecture	ARM 64bit
CPU	88F7040
CPU core count	4
CPU nominal frequency	350-1400 (auto) MHz
Dimensions	220x125x22mm
RouterOS license	5
Operating System	RouterOS
Size of RAM	1 GB
Storage size	1 GB
Storage type	NAND
MTBF	Approximately 200'000 hours at 25C
Tested ambient temperature	-40°C to 60°C
Powering
Number of DC inputs	3 (2-pin terminal, DC jack, PoE-IN)
DC jack input Voltage	24-57 V
2-pin terminal input Voltage	24-57 V
Max power consumption	150 W
Max power consumption without attachments	150 W
Cooling type	Passive
PoE in	802.3af/at
PoE in input Voltage	24-57 V
PoE-out
PoE-out ports	Ether1-Ether8
PoE out	802.3af/at
Max out per port output (input 18-30 V)	640 mA
Max out per port output (input 30-57 V)	420 mA
Max total out (A)	2.59A
Total output current	2.28
Total output power	130
Ethernet
10/100/1000 Ethernet ports	7
Number of 1G Ethernet ports with Reverse PoE (PoE-in)	7
Number of 2.5G Ethernet ports	1
Number of 2.5G Ethernet ports with PoE-out	1
Fiber
Number of SFP+ ports	1
Peripherals
Number of USB ports	1
USB Power Reset	Yes
USB slot type	USB 3.0 type A
Max USB current (A)	1
Other
CPU temperature monitor	Yes
PCB temperature monitor	Yes
Voltage Monitor	Yes
Current Monitor	Yes
Certification & Approvals
Certification	CE , EAC, ROHS
IP	IP20

دانلود فایل های مرتبط		راهنمای سیستم عامل	فایل توضیحت محصول	لیست ماژول های مرتبط

متعلقات همراه محصول
