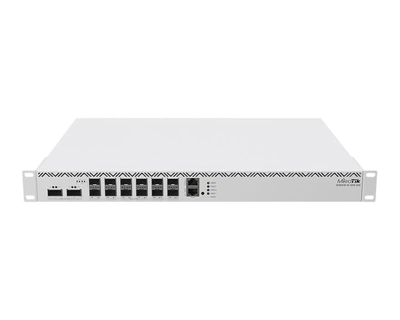

روتر میکروتیک CCR2216-1G-12XS-2XQ Ethernet Router Mikrotik CCR2216-1G-12XS-2XQ

CCR2216-1G-12XS-2XQ یک دستگاه کلود کر روتر صنعتی با پورت های شگفت انگیز 100 گیگابیتی از محصولات کمپانی میکروتیک سری روتر های CCR می باشد که ایده آل برای کار در پروژه های فیبر نوری در شبکه های داخلی با امکان تبادل اطلاعات تا میلیون ها بسته در ثانیه می باشد . کمپانی میکروتیک در تعریف ابتدائی از این دستگاه آورده است ما قبلا روتر CCR1072 خود را با پردازنده 72 هسته ائی به عنوان پرچمدار خود در این عرصه عرضه کرده ائیم اما اکنون روتر CCR2116 با پردازنده 16 هسته ائی در دسترس شما قرار دارد که به عقیده ما میتواند با ابر روتر CCR1072 ما به رقابت بپردازد . در این روتر می توانید جداکثر قدرت و توان شبکه 100 گیگابیتی خود را با بارگذاری سخت افزاری لایه 3 آزاد کنید . بارگذاری سخت افزاری لایه 3 (L3HW که به عنوان سوئیچینگ IP یا مسیریابی HW شناخته می شود) اجازه می دهد تا برخی از ویژگی های روتر را بر روی تراشه سوئیچ بارگذاری کنید. این امکان دستیابی به سرعت سیم هنگام مسیریابی بسته ها را فراهم می کند، که به سادگی با پردازنده امکان پذیر نیست.

قابل ذکر است این روتر با وجود تراشه سوئیچ استثنایی Marvell Prestera Aldrin2 عملکرد به مراتب بالاتری را نسبت به مدل هم خانواده خود یعنی +CCR2116-12G-4S خواهد داشت . در مدل قبلی ما یک تراشه سوئیچ با چهار خط اتصال 10G به پردازنده را داشتیم ، اما این بار چهار خط 25G وجود دارد .  همچنین این دستگاه از لحاظ سخت افزاری شامل 2  عدد محفظه QSFP28 برای اتصال ماژول های فیبر نوری با پشتیبانی از سرعت 100 گیگابیت بر ثانیه , 12 عدد محفظه SFP28 برای اتصال ماژول های فیبر نوری با پشتیبانی از سرعت 25 گیگابیت بر ثانیه , 1 عدد پورت اترنت با پشتیبانی از سرعت 10 و 100 و 1000مگابیت بر ثانیه برای اهداف مدیریتی , 1 عدد پورت کنسول سریال از نوع RJ45 و 2 عدد شیار مخصوص برای اتصال کارت های M.2 SATA برای ارتقاء فضای ذخیره سازی در صورت نیاز در دسترس شما قرار دارد .


بر روی برد سخت افزاری این دستگاه سیستم عامل میکروتیک (Router OS) با سطح دسترسی  یا لایسنس  Level 6 نصب می باشد که این دستگاه را به یک مسیریاب برجسته تبدیل کرده است . این سیستم عامل به طور مداوم و به مدت بیش از پانزده سال است که توسط مهندسان کمپانی میکروتیک مورد بازبینی و ترمیم قرار گرفته است و برحسب ویژگی های سخت افزاری دستگاه و همچنین سطح دسترسی آنها در سیستم عامل کاربرد هایی نظیر مسیریابی یا  Routing | دیوارآتش یا Firewall | پروتکل پیکربندی پویای میزبان یا DHCP Server | ترجمه نشانی شبکه یا NAT | پراکسی سرور یا Proxy Server | رادیوس و مدیریت کابران یا Radius , User Management | بی سیم یا Wireless | تعادل رسانی بارگزاری یا Load Balancing | شبکه خصوصی مجازی یا VPN (Virtual Private Network) | راهگزینی برچسب چندقرارداری یا MPLS | کیفیت سرویس یا Quality of Service | میزبانی اتصالات PPPOE – PPTP – L2TP – SSTP – OpenVPN – ISDN | پرس بسته ها و... را در دسترس شما قرا می دهد .

همچنین در این روتر  2 عدد منبع تغذیه AC که بصورت Redunadant یکدیگر عمل می نمایند در دسترس شما قرار دارد . با وجود این دو منبع تغذیه دیگر نگرانی از بابت خاموش شدن روتر و  تداخل در شبکه در صورت خرابی منبع تغذیه نخواهید داشت . چرا که با از کار افتادن هر یک از منبع تغذیه ها دیگری به صورت خودکار وارد مدار می گردد و و مانع از خاموشی دستگاه می شوند و این امکان را برای شما فراهم می کنند تا در فرصت مناسب نسبت به تعویض پاور خراب اقدام نمائید , بدون آنکه اختلالی در فعالیت روتر ایجاد گردد . همچنین 4 عدد فن با قابلیت تعویض در صورت خرابی نیز در محفظه پشت روتر قرار در نظر گرفته شده است تا دمای مناسب را برای کارکرد دستگاه فراهم نماید .

از دیگر امکانات و خصوصیات برجسته که در متن بالا به آن اشاره نشد میتوان به 16 گیگابایت مقدار ذخیره گاه حافظه (RAM) , 128 مگابایت مقدار فضای ذخیره سازی Storage با استاندارد NAND , قابلیت استقرار در رک به ارتفاع 1 یونیت , حداکثر توان مصرف انرژی 128W در صورت برقراری تمامی اتصالات , بهره گیری از گواهینامه ها و استاندارد های بین المللی CE, EAC, ROHS , ابعاد 320x185x44mm , قابلیت کار در شرایط دمائی 40- الی 70+ درجه سانتیگراد اشاره نمود . همچنین قابل ذکر است تمامی ملزومات لازم برای تسریع در عملیات استقرار و کانفیگ شامل براکت های مخصوص رک , کابل های برق و پیچ ها در متعلقات محصول در دسترس شما قرار دارد .

نمای پنل جلوی اتصالات دستگاه



1. 2 عدد شیار مخصوص  M.2 SATA جهت اتصال کارت های حافظه برای ارتقاء فضای ذخیره سازی در صورت نیاز
2. 2 عدد محفظه QSFP28 برای اتصال ماژول های فیبر نوری با پشتیبانی از سرعت 100 گیگابیت بر ثانیه
3. 12 عدد محفظه SFP28 برای اتصال ماژول های فیبر نوری با پشتیبانی از سرعت 25 گیگابیت بر ثانیه
4. پورت اترنت با پشتیبانی از سرعت 10 و 100و 1000 مگابیت بر ثانیه
5. کلید Reset
6. پورت کنسول سریال از نوع RJ45



---

نمای پنل پشت اتصالات دستگاه



1. دو منبع تغذیه AC با قابلیت کاور کردن یکدیگر (با قابلیت تعویض در صورت خرابی)
2. 4 عدد فن خنک کننده (با قابلیت تعویض در صورت خرابی)



---

مشخصات فنی محصول


Specifications
Product code	CCR2216-1G-12XS-2XQ
Architecture	ARM 64bit
CPU	AL73400
CPU core count	16
CPU nominal frequency	2000 MHz
Dimensions	443x367x44mm
RouterOS license	6
Operating System	RouterOS V7
Size of RAM	16 GB
Storage size	128 MB
Storage type	NAND
MTBF	Approximately 200'000 hours at 25C
Tested ambient temperature	-20°C to 60°C
Powering
Number of AC inputs	2
AC input range	100-240
Number of DC inputs	3 (DC jack, PoE-IN, 2-pin terminal)
Max power consumption	128 W
Max power consumption without attachments	80 W
Cooling type	4
Ethernet
10/100/1000 Ethernet ports	1
Fiber
Number of 25G SFP28 ports	4
Number of 100G QSFP28 ports	2
Peripherals
Serial console port	RJ45
Number of M.2 slots	2
Other
CPU temperature monitor	Yes
PCB temperature monitor	Yes
Voltage Monitor	Yes
Certification & Approvals
Certification	CE , EAC, ROHS
IP	IP20

دانلود فایل های مرتبط		راهنمای سیستم عامل	فایل توضیحت محصول	لیست ماژول های مرتبط

متعلقات همراه محصول
