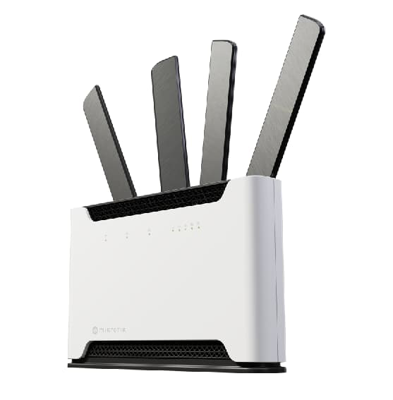

اکسس پوینت LTE/5G میکروتیک مدل Chateau 5G ax S53UG+M-5HaxD2HaxD-TC&RG502Q-EA

Chateau 5G ax با کد محصول S53UG+M-5HaxD2HaxD-TC&RG502Q-EA یک دستگاه اکسس پوینت روتر رده LTE/5G بسیار قدرتمند از محصولات کمپانی میکروتیک سری Chateau می باشد که قابلیت استفاده دو منظوره به عنوان یک مودم سیم کارت خور با قابلیت دریافت اینترنت (شبکه 3G/4G/LTE/TD-LTE/5G) در بستر سیم کارت و همچنین استفاده همزمان به عنوان یک دستگاه اکسس پوینت روتر برای پوشش شبکه WiFi در دو باند 2.4GHz و  5GHz را دارا می باشد .


کمپانی میکروتیک در تعریف ابتدائی از این دستگاه آورده است . در ظاهر شاتوی جدید ما بسیار شبیه به مدل های قبلی است . اما پیشرفت های فوق العاده ائی در آن اتفاق افتاده که باعث رضایت کامل مشتریان شده است . اکثر کاربران از سرعت و ثبات بهتر و همچنین ویژگی های سخت افزاری و نرم افزاری لحاظ شده در این دستگاه قدرتمند و زیبا استقبال کرده اند . در شبکه 5G سرعتی بالاتر از فیبر نوری در دسترس شما قرار دارد و رسیدن به سرعت 5 گیگابیت بر ثانیه اکنون به واقعیت تبدیل شده است . در مد LTE این دستگاه نیز کارت یا ماژول خارق العاده رده 20 برای رسیدن به نرخ تبادل اطلاعات حداکثر تا 2 گیگابیت بر ثانیه در دانلود لحاظ شده است . ساختار آنتن های LTE به فناوری 4X4 MIMO ارتقاء یافته است و با در اختیار داشتن 6 آنتن داخلی دیگر نگرانی از بابت کیفیت سیگنال دریافتی LTE نخواهید داشت . همچنین  حال این موارد را با فناوری مدرن WiFi 6 در ارتباط بی سیم داخلی و ویژگی های نرم افزاری و سخت افزاری این دستگاه ترکیب نمائید تا به قدرت فوق العاده آن پی ببرید .



این دستگاه از شبکه 5G سریع پشتیبانی می نماید و در صورتی که در محیط شما اپراتور ها شبکه 5G را مطابق باند های ذکر شده پشتیبانی کنند می توانید نسبت به خرید سیم کارت 5G اقدام نمائید . باند های بین المللی پشتیبانی شده توسط این دستگاه در شبکه 5G نسل NSA FDD شامل B1/B3/B5/B7/B8/B20/B28 و نسل NSA TDD شامل B38/B40/B41/B77/B78/B79 می باشد . همچنین باند های بین المللی پشتیبانی شده در شبکه 5G نسل SA FDD شامل B1/B3/B5/B7/B8/B20/B28 و در نسل  SA TDD شامل B38/B40/B41/B77/B78/B79 می باشد .

حداکثر نرخ انتقال دیتا در شبکه 5G نسل NSA (از برج رادیوئی به دستگاه 5 گیگابیت بر ثانیه که به اصطلاح Downlink نام دارد و از دستگاه به برج رادیویی 650 مگابیت بر ثانیه که اصطلاحا Uplink نام دارد) و در شبکه 5G نسل NS (از برج رادیوئی به دستگاه 4.2 گیگابیت بر ثانیه که به اصطلاح Downlink نام دارد و از دستگاه به برج رادیویی 900 مگابیت بر ثانیه که اصطلاحا Uplink نام دارد)

قابل ذکر است  یکی از ویژگی های بسیار برجسته در شبکه 5G این دستگاه , پشتیبانی از تکنولوژی 4X4 MIMO مخفف Multiple Input, Multiple Output یا  چند ورودی – چند خروجی در طراحی آنتن این دستگاه  می باشد . با بهره گیری از این تکنولوژی آنتن های بیشتر برای کار  خواهید داشت و طبیعتا سرعت بالاتر و سیگنال بهتر را در شهرهایی که ایستگاه های پایه مدرن تر دارند دریافت خواهید کرد و می توانید انتظار عملکرد فوق العاده ای داشته باشید.



Chateau 5G ax دارای کارت یا ماژول LTE رده 20 با قابلیت تجمیع فرکانس می باشد . این قابلیت به شما اجازه می دهد همزمان از چندین باند استفاده نمائید و این یک مزیت بسیار بزرگ برای بالاتر بردن راندمان و سرویس دهی با سرعت بالاتر در مناطقی می باشد که تعداد کاربران زیادی به شبکه LTE متصل شده اند . از این رو سرعت انتقال داده LTE در این دستگاه از برج رادیوئی به دستگاه حداکثر 2 گیگابیت بر ثانیه می باشد که به اصطلاح Downlink نام دارد و از دستگاه به برج رادیوئی حداکثر 200 مگابیت بر ثانیه می باشد که اصطلاحا Uplink نام دارد می باشد .

همچنین یکی از مواردی که در بالا نیز به عنوان یکی از ویژگی های بسیار برجسته در این اکسس پوینت نسبت به تجهیزات مشابه اشاره شد , پشتیبانی از تکنولوژی 4X4 MIMO مخفف Multiple Input, Multiple Output یا  چند ورودی – چند خروجی در طراحی آنتن این دستگاه  می باشد . با بهره گیری از این تکنولوژی آنتن های بیشتر برای کار  خواهید داشت و طبیعتا سرعت بالاتر و سیگنال بهتر را در شهرهایی که ایستگاه های پایه مدرن تر دارند دریافت خواهید کرد و می توانید انتظار عملکرد فوق العاده ای داشته باشید.

لازم به ذکر است این دستگاه در تکنولوژی LTE از محبوب ترین نسل تکنولوژی LTE نوع FDD (مخفف: frequency division duplex) و تکنولوژی LTE نوع TDD (مخفف Time Division Duplexing) پشتیبانی می نماید .

باند های بین المللی پشتیبانی شده توسط این دستگاه در تکنولوژی LTE نوع FDD شامل باند 1 (2100MHz) | باند 3 (1800MHz) | باند 5 (850MHz) | باند 7 (2600MHz) | باند 8 (900MHz) | باند 18 (800MHz) | باند 19 (800Mhz) | باند 20 (800MHz) | باند 26 (700MHz) | باند 28 (700MHz) و باند 32 (1500MHz) می باشد . لازم به ذکر است با توجه به باند های ذکر شده این دستگاه قادر است از سیم کارت های 4G/LTE  اپراتور های کشور که اکثرا در باند 3 و باند 7 اقدام سرویس رسانی می کنند , پشتیبانی نماید.

باند های بین المللی پشتیبانی شده توسط این دستگاه در تکنولوژی LTE نوع TDD شامل باند 34 (2000MHz) | باند 38 (2600MHz) | باند 39 (1900MHz) |  باند 40 (2300MHz) | باند 41 (2500MHz) | باند 42 (3500MHz) و باند 43 (3700MHz) می باشد . لازم به ذکر است با توجه به اینکه اکثر اپراتور های کشور در شبکه TD-LTE از باند 42 (3500MHz) اقدام به سرویس رسانی می کنند , این دستگاه قادر به پشتیبانی از سیم کارت TD-LTE در ایران می باشد . همچنین در صورتی که اپراتوری از سایر باند های ذکر داده شده پشتیبانی نماید می توانید نسبت به خرید سیم کارت آن اپراتور برای دریافت اینترنت LTE نوع TDD اقدام نمائید .



باند های بین المللی پشتیبانی شده توسط این دستگاه در شبکه 3G شامل باند 1 (2100MHz) | باند 3 (1800MHz) | باند 5 (850MHz) | باند 6 (850MHz) | باند 8 (900MHz) و باند 19 (800MHz) می باشد . قابل ذکر است این دستگاه در شبکه 3G از کارت یا ماژول R8 بهره می برد , به صورتی که حداکثر نرخ انتقال دیتا از برج رادیویی به دستگاه 42.2 مگابیت بر ثانیه که به اصطلاح Downlink نام دارد و از دستگاه به برج رادیویی 5.76 مگابیت بر ثانیه که اصطلاحا Uplink نام دارد می باشد .



شاتوی در مد اکسس پوینت یک دستگاه روتر بی سیم با فناوری بسیار پیشرفته WiFi 6 می باشد که ایده آل برای پوشش WiFi در دو باند فرکانسی 2.4 و 5 گیگاهرتز در شبکه های متوسط خانگی و اداری می باشد . با WiFi 6 در مقایسه با اکسس پوینت های پیشین سری شاتوی نرخ انتقال داده بالاتری تا 40 درصد در فرکانس 5 گیگاهرتز و تا 90 درصد بیشتر در فرکانس 2.4 گیگاهرتز را تجربه خواهید کرد . همچنین با وجود 2 آنتن بیرونی بسیار قدرتمند هیچ نگرانی بابت کیفیت سیگنال نخواهد بود .

در این میان شاید برای بسیاری از شما این سوال وجود داشته باشد که آیا سخت افزار مورد نظر برای چنین سرعتی لحاظ شده است . باید در جواب گفت قطعا . در قلب این دستگاه یک پردازنده 4 هسته ائی با فرکانس 1.8 گیگاهرتز لحاظ شده است . همچنین 1 گیگابایت فضای رم را در اختیار خواهید داشت که می تواند پاسخگوی عملیات سنگین مانند قوانین پیچیده فایروال , رمز گذاری سخت افزار IPsec و دیگر تنظیمات باشد . همچنین امنیت شما نیز با وجود استاندارد WPA3 ایمن تر از قبل خواهد بود .

همچنین با وجود 4 پورت اترنت با پشتیبانی از سرعت 10 و 100 و 1000 مگابیت بر ثانیه و 1 عدد پورت اترنت با پشتیبانی از سرعت 2.5 گیگابیت بر ثانیه  شما به راحتی می توانید یک شبکه کابلی با اکثر امکانات را راه اندازی نمائید . همچنین 1 عدد پورت USB از نوع Type A برای فراهم سازی ذخیره بیشتر در اختیار شما قرار دارد .

بر روی برد سخت افزاری این دستگاه سیستم عامل میکروتیک (Router OS) با سطح دسترسی  یا لایسنس  Level 4 نصب می باشد که این دستگاه را به یک مسیریاب برجسته تبدیل کرده است . این سیستم عامل به طور مداوم و به مدت بیش از پانزده سال است که توسط مهندسان کمپانی میکروتیک مورد بازبینی و ترمیم قرار گرفته است و برحسب ویژگی های سخت افزاری دستگاه و همچنین سطح دسترسی آنها در سیستم عامل کاربرد هایی نظیر مسیریابی یا  Routing | دیوارآتش یا Firewall | پروتکل پیکربندی پویای میزبان یا DHCP Server | ترجمه نشانی شبکه یا NAT | پراکسی سرور یا Proxy Server | رادیوس و مدیریت کابران یا Radius , User Management | بی سیم یا Wireless | تعادل رسانی بارگزاری یا Load Balancing | شبکه خصوصی مجازی یا VPN (Virtual Private Network) | راهگزینی برچسب چندقرارداری یا MPLS | کیفیت سرویس یا Quality of Service | میزبانی اتصالات PPPOE – PPTP – L2TP – SSTP – OpenVPN – ISDN | پرس بسته ها و... را در دسترس شما قرا می دهد .

از دیگر امکانات و خصوصیات برجسته در این محصول میتوان به بهره گیری از پروتکل TR-069 مدیریت از راه دور بر بستر IP ,  پشتیبانی از شتاب سخت افزاری IPsec , حداکثر توان مصرف انرژی 19W , دارا بودن گواهینامه ها و تائیدیه های بین المللی CE, FCC, IC, EAC, ROHS قابلیت کار در شرایط دمائی 40- الی 50+ درجه سانتیگراد , ابعاد 120x101x37 mm , قابلیت استقرار به صورت افقی (رومیزی) یا به صورت عمودی (کیس برج) اشاره نمود .  لازم به ذکر است این مطلب توسط فروشگاه تندیس ترجمه و گرد آوری شده است در صورتی که تجربه یا نکته نظری نسبت به عملکرد محصول دارید می توانید با درج پیام در بخش نظرات ما را از آن آگاه نمائید .

نمای پنل ورودی اتصالات دستگاه








1. کلید ریست
2. کانکتور منبع تغذیه آداپتور DC
3. 4 عدد پورت اترنت با پشتیبانی از سرعت 10 و 100 و 1000 مگابیت بر ثانیه
4. 1 عدد پورت اترنت با پشتیبانی از سرعت 2.5 گیگابیت بر ثانیه
5. پورت USB Type A
6. کلید Mode
7. 2 عدد آنتن بیرونی برای پوشش شبکه WiFi  در فرکانس 2.4 و 5 گیگاهرتز
8. 2 عدد آنتن بیرونی برای تقویت پوشش شبکه LTE/5G در فرکانس 2.4 و 5 گیگاهرتز

• اسلات سیم کارت در زیر محفظه دستگاه قرار دارد  (سایز microSIM)

مشخصات فنی



Specifications
Product code	S53UG+M-5HaxD2HaxD-TC&RG502Q-EA
Architecture	ARM 64bit
CPU	IPQ-6010
CPU core count	4
CPU nominal frequency	auto (864 -1800) MHz
RouterOS license	4
Operating System	RouterOS (v7 only)
Size of RAM	1 GB
Storage size	128 MB
Storage type	NAND
MTBF	Approximately 200'000 hours at 25C
IPsec hardware acceleration	Yes
Tested ambient temperature	-40°C to 70°C
Powering
Number of DC inputs	1 (DC jack)
DC jack input Voltage	12-28 V
Max power consumption	19 W
Max power consumption without attachments	16 W
Mobile
3G Category	R8 (42.2Mbps Downlink, 5.76Mbps Uplink)
3G bands	1 (2100MHz) / 3 (1800MHz) / 5 (850MHz) / 6 (850 MHz) / 8 (900MHz) / 19 (800 MHz)
LTE Category	20 (2.0 Gbps Downlink, 200 Mbps Uplink)
MIMO DL	4x4
MIMO UL	1x1
LTE FDD bands	3 (1800MHz) / 5 (850MHz) / 7 (2600MHz) / 8 (900 MHz) / 18 (800 MHz) / 19 (800 MHz)  1 (2100MHz) / 20 (800MHz) / 26 (850MHz) / 28 (700MHz) / 32 (1500 MHz)
LTE TDD bands	34 (2000 MHz) / 38 (2600MHz) / 39 (1900MHz) / 40 (2300MHz) / 41 (2500MHz) / 42 (3500MHz) / 43 (3700MHz)
5G NSA FDD bands	1 (2100 MHz) / 3 (1800 MHz) / 5 (850 MHz) / 7 (2600 MHz) / 8 (900 MHz) / 20 (800 MHz) / 28 (700 MHz)
5G NSA TDD bands	38 (2600 MHz) / 40 (2300 MHz) / 41 (2500 MHz) / 77 (3700 MHz) / 78 (3500 MHz) / 79 (4700 MHz)
5G SA FDD bands	1 (2100 MHz) / 3 (1800 MHz) / 5 (850 MHz) / 7 (2600 MHz) / 8 (900 MHz) / 20 (800 MHz) / 28 (700 MHz)
5G SA TDD bands	38 (2600 MHz) / 40 (2300 MHz) / 41 (2500 MHz) / 77 (3700 MHz) / 78 (3500 MHz) / 79 (4700 MHz)
TAC	86073604
Wireless specifications
Frequency 2.4 GHz
Wireless 2.4 GHz Max data rate	574 Mbit/s
Wireless 2.4 GHz number of chains	2
Wireless 2.4 GHz standards	802.11b/g/n/ax
Antenna gain dBi for 2.4 GHz	3
Wireless 2.4 GHz chip model	QCN-5022
Wireless 2.4 GHz generation	Wi-Fi 6
Frequency 5 GHz
Wireless 5 GHz Max data rate	1200 Mbit/s
Wireless 5 GHz number of chains	2
Wireless 5 GHz standards	802.11a/n/ac/ax
Antenna gain dBi for 5 GHz	6
Wireless 5 GHz chip model	QCN-5052
Wireless 5 GHz generation	Wi-Fi 6
Ethernet
10/100/1000 Ethernet ports	4
Number of 2.5G Ethernet ports	1
Peripherals
Number of SIM slots	1 Modem (Micro SIM)
Number of USB ports	1
USB Power Reset	Yes
USB slot type	USB Type A
Max USB current (A	1
Others
Certification	CE, EAC, ROHS
Mode Buttun	Yes



دانلود فایل توضیحات		دانلود فایل های مرتبط	دانلود فایل راهنمای کاربر

متعلقات همراه محصول
