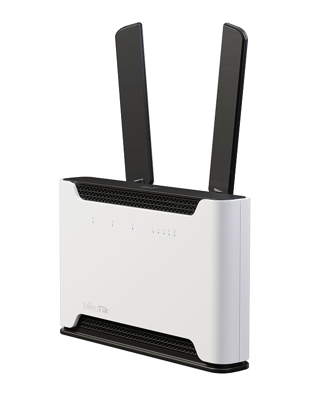

اکسس پوینت روتر LTE میکروتیک مدل Chateau LTE18 ax Mikrotik S53UG+5HaxD2HaxD-TC&EG18-EA

Chateau LTE18 ax با نام تجاری S53UG+5HaxD2HaxD-TC&EG18-EA یک دستگاه اکسس پوینت روتر رده 4G/LTE بسیار قدرتمند از محصولات کمپانی میکروتیک سری Chateau می باشد که قابلیت استفاده دو منظوره به عنوان یک مودم سیم کارت خور با قابلیت دریافت اینترنت (شبکه 4G/LTE) در بستر سیم کارت و همچنین استفاده همزمان به عنوان یک دستگاه اکسس پوینت روتر برای پوشش شبکه WiFi در دو باند 2.4GHz و  5GHz را دارا می باشد .

کمپانی میکروتیک در تعریف ابتدائی از این دستگاه آورده است . در ظاهر شاتوی جدید ما بسیار شبیه به مدل های قبلی است . اما پیشرفت های فوق العاده ائی در آن اتفاق افتاده که باعث رضایت کامل مشتریان شده است . اکثر کاربران از سرعت و ثبات بهتر و همچنین ویژگی های سخت افزاری و نرم افزاری لحاظ شده در این دستگاه قدرتمند و زیبا استقبال کرده اند . در مد LTE این دستگاه کارت یا ماژول خارق العاده رده 18 برای رسیدن به نرخ تبادل اطلاعات حداکثر تا 1.2 گیگابیت بر ثانیه در دانلود لحاظ شده است . همچنین ساختار آنتن های LTE به فناوری 4X4 MIMO ارتقاء یافته است و با در اختیار داشتن 4 آنتن داخلی دیگر نگرانی از بابت کیفیت سیگنال دریافتی LTE نخواهید داشت . حال این موارد را با فناوری مدرن WiFi 6 در ارتباط بی سیم داخلی و ویژگی های نرم افزاری و سخت افزاری این دستگاه ترکیب نمائید تا به قدرت فوق العاده آن پی ببرید .



Chateau LTE18 ax دارای کارت یا ماژول LTE رده 18 با قابلیت تجمیع فرکانس می باشد . این قابلیت به شما اجازه می دهد همزمان از چندین باند استفاده نمائید و این یک مزیت بسیار بزرگ برای بالاتر بردن راندمان و سرویس دهی با سرعت بالاتر در مناطقی می باشد که تعداد کاربران زیادی به شبکه LTE متصل شده اند . از این رو سرعت انتقال داده LTE در این دستگاه از برج رادیوئی به دستگاه حداکثر 1.2 گیگابیت بر ثانیه می باشد که به اصطلاح Downlink نام دارد و از دستگاه به برج رادیوئی حداکثر 150 مگابیت بر ثانیه می باشد که اصطلاحا Uplink نام دارد می باشد .

همچنین یکی از مواردی که در بالا نیز به عنوان یکی از ویژگی های بسیار برجسته در این اکسس پوینت نسبت به تجهیزات مشابه اشاره شد , پشتیبانی از تکنولوژی 4X4 MIMO مخفف Multiple Input, Multiple Output یا  چند ورودی – چند خروجی در طراحی آنتن این دستگاه  می باشد . با بهره گیری از این تکنولوژی آنتن های بیشتر برای کار  خواهید داشت و طبیعتا سرعت بالاتر و سیگنال بهتر را در شهرهایی که ایستگاه های پایه مدرن تر دارند دریافت خواهید کرد و می توانید انتظار عملکرد فوق العاده ای داشته باشید.

لازم به ذکر است این دستگاه در تکنولوژی LTE از محبوب ترین نسل تکنولوژی LTE نوع FDD (مخفف: frequency division duplex) و تکنولوژی LTE نوع TDD (مخفف Time Division Duplexing) پشتیبانی می نماید .

باند های بین المللی پشتیبانی شده توسط این دستگاه در تکنولوژی LTE نوع FDD شامل باند 1 (2100MHz) | باند 3 (1800MHz) | باند 5 (850MHz) | باند 7 (2600MHz) | باند 8 (900MHz) | باند 20 (800MHz) | باند 28 (700MHz) می باشد . لازم به ذکر است با توجه به باند های ذکر شده این دستگاه قادر است از سیم کارت های LTE اپراتور های کشور که اکثرا در باند 3 و باند 7 اقدام سرویس رسانی می کنند , پشتیبانی نماید.

باند های بین المللی پشتیبانی شده توسط این دستگاه در تکنولوژی LTE نوع TDD شامل باند 38 (2600MHz) | باند 40 (2300MHz) | باند 41 (2500MHz) می باشد . لازم به ذکر است با توجه به اینکه اکثر اپراتور های کشور در شبکه TD-LTE از باند 42 (3500MHz) اقدام به سرویس رسانی می کنند , این دستگاه قادر به پشتیبانی از سیم کارت TD-LTE در ایران نمی باشد . اما در صورتی که اپراتوری از باند های ذکر داده شده پشتیبانی نماید می توانید نسبت به خرید سیم کارت آن اپراتور برای دریافت اینترنت LTE نوع TDD اقدام نمائید .



باند های بین المللی پشتیبانی شده توسط این دستگاه در شبکه 3G شامل باند 1 (2100MHz) | باند 3 (1800MHz) | باند 5 (850MHz) | باند 8 (900MHz) می باشد . قابل ذکر است این دستگاه در شبکه 3G از کارت یا ماژول R8 بهره می برد , به صورتی که حداکثر نرخ انتقال دیتا از برج رادیویی به دستگاه 42.2 مگابیت بر ثانیه که به اصطلاح Downlink نام دارد و از دستگاه به برج رادیویی 11.2 مگابیت بر ثانیه که اصطلاحا Uplink نام دارد می باشد .



شاتوی در مد اکسس پوینت یک دستگاه روتر بی سیم با فناوری بسیار پیشرفته WiFi 6 می باشد که ایده آل برای پوشش WiFi در دو باند فرکانسی 2.4 و 5 گیگاهرتز در شبکه های متوسط خانگی و اداری می باشد . با WiFi 6 در مقایسه با اکسس پوینت های پیشین سری شاتوی نرخ انتقال داده بالاتری تا 40 درصد در فرکانس 5 گیگاهرتز و تا 90 درصد بیشتر در فرکانس 2.4 گیگاهرتز را تجربه خواهید کرد . همچنین با وجود 2 آنتن بیرونی بسیار قدرتمند هیچ نگرانی بابت کیفیت سیگنال نخواهد بود . لازم به ذکر 2 عدد کانکتور RPSMA در محفظه پشتی این دستگاه تعبیه شده است که از آن می توانید برای اتصال 2 عدد آنتن تقویتی دیگر در صورت نیاز استفاده نمائید تا پوشش بهتری را در محیط تجربه نمائید .

در این میان شاید برای بسیاری از شما این سوال وجود داشته باشد که آیا سخت افزار مورد نظر برای چنین سرعتی لحاظ شده است . باید در جواب گفت قطعا . در قلب این دستگاه یک پردازنده 4 هسته ائی با فرکانس 1.8 گیگاهرتز لحاظ شده است . همچنین 1 گیگابایت فضای رم را در اختیار خواهید داشت که می تواند پاسخگوی عملیات سنگین مانند قوانین پیچیده فایروال , رمز گذاری سخت افزار IPsec و دیگر تنظیمات باشد . همچنین امنیت شما نیز با وجود استاندارد WPA3 ایمن تر از قبل خواهد بود .

همچنین با وجود 4 پورت اترنت با پشتیبانی از سرعت 10 و 100 و 1000 مگابیت بر ثانیه و 1 عدد پورت اترنت با پشتیبانی از سرعت 2.5 گیگابیت بر ثانیه  شما به راحتی می توانید یک شبکه کابلی با اکثر امکانات را راه اندازی نمائید . همچنین 1 عدد پورت USB از نوع Type A برای فراهم سازی ذخیره بیشتر یا اتصال مودم LTE/4G در اختیار شما قرار دارد .

بر روی برد سخت افزاری این دستگاه سیستم عامل میکروتیک (Router OS) با سطح دسترسی  یا لایسنس  Level 4 نصب می باشد که این دستگاه را به یک مسیریاب برجسته تبدیل کرده است . این سیستم عامل به طور مداوم و به مدت بیش از پانزده سال است که توسط مهندسان کمپانی میکروتیک مورد بازبینی و ترمیم قرار گرفته است و برحسب ویژگی های سخت افزاری دستگاه و همچنین سطح دسترسی آنها در سیستم عامل کاربرد هایی نظیر مسیریابی یا  Routing | دیوارآتش یا Firewall | پروتکل پیکربندی پویای میزبان یا DHCP Server | ترجمه نشانی شبکه یا NAT | پراکسی سرور یا Proxy Server | رادیوس و مدیریت کابران یا Radius , User Management | بی سیم یا Wireless | تعادل رسانی بارگزاری یا Load Balancing | شبکه خصوصی مجازی یا VPN (Virtual Private Network) | راهگزینی برچسب چندقرارداری یا MPLS | کیفیت سرویس یا Quality of Service | میزبانی اتصالات PPPOE – PPTP – L2TP – SSTP – OpenVPN – ISDN | پرس بسته ها و... را در دسترس شما قرا می دهد .

از دیگر امکانات و خصوصیات برجسته در این محصول میتوان به بهره گیری از پروتکل TR-069 مدیریت از راه دور بر بستر IP ,  پشتیبانی از شتاب سخت افزاری IPsec , حداکثر توان مصرف انرژی 19W , دارا بودن گواهینامه ها و تائیدیه های بین المللی CE, FCC, IC, EAC, ROHS قابلیت کار در شرایط دمائی 40- الی 50+ درجه سانتیگراد , ابعاد 120x101x37 mm , قابلیت استقرار به صورت افقی (رومیزی) یا به صورت عمودی (کیس برج) اشاره نمود .  لازم به ذکر است این مطلب توسط فروشگاه تندیس ترجمه و گرد آوری شده است در صورتی که تجربه یا نکته نظری نسبت به عملکرد محصول دارید می توانید با درج پیام در بخش نظرات ما را از آن آگاه نمائید .

نمای پنل ورودی اتصالات دستگاه (1)








1. کلید ریست
2. منبع تغذیه آداپتور DC
3. 5 عدد پورت اترنت (پورت 1 تا 4 با پشتیبانی از سرعت 10 و 100 و 1000 مگابیت بر ثانیه) (پورت 5 با پشتیبانی از سرعت 2.5 گیگابیت بر ثانیه)
4. پورت USB Type A
5. کلید Mode
6. 2 عدد کانکتور RPSMA برای اتصال آنتن تقویتی (برای استفاده از این مورد به صفحه پرسش و پاسخ کمپانی میکروتیک مراجعه گردد (لینک) . علت مراجعه : پاسخ مبهم کمپانی در ارتباط با اتصال آنتن WIfI یا LTE

• اسلات سیم کارت در زیر محفظه دستگاه میباشد  (سایز microSIM)

مشخصات فنی



Specifications
Product code	S53UG+5HaxD2HaxD-TC&EG18-EA
Architecture	ARM 64bit
CPU	IPQ-6010
CPU core count	4
CPU nominal frequency	auto (864 -1800) MHz
RouterOS license	4
Operating System	RouterOS (v7 only)
Size of RAM	1 GB
Storage size	128 MB
Storage type	NAND
MTBF	Approximately 200'000 hours at 25C
IPsec hardware acceleration	Yes
Tested ambient temperature	-40°C to 65°C
Powering
Number of DC inputs	1 (DC jack)
DC jack input Voltage	12-28 V
Max power consumption	19 W
Max power consumption without attachments	16 W
Mobile
3G Category	R8 (42.2Mbps Downlink, 11.2Mbps Uplink)
3G bands	1 (2100MHz) / 3 (1800MHz) / 5 (850MHz) / 8 (900MHz)
LTE Category	18 (1.2Gbps Downlink, 150Mbps Uplink)
MIMO DL	4x4
MIMO UL	2x2
LTE FDD bands	1 (2100MHz) / 3 (1800MHz) / 5 (850MHz) / 7 (2600MHz) / 8 (900 MHz) / 20 (800MHz) / 28 (700MHz)
LTE TDD bands	38 (2600MHz) / 40 (2300MHz) / 41 (2500MHz)
Wireless specifications
Frequency 2.4 GHz
Wireless 2.4 GHz Max data rate	574 Mbit/s
Wireless 2.4 GHz number of chains	2
Wireless 2.4 GHz standards	802.11b/g/n/ax
Antenna gain dBi for 2.4 GHz	3
Wireless 2.4 GHz chip model	QCN-5022
Wireless 2.4 GHz generation	Wi-Fi 6
Frequency 5 GHz
Wireless 5 GHz Max data rate	1200 Mbit/s
Wireless 5 GHz number of chains	2
Wireless 5 GHz standards	802.11a/n/ac/ax
Antenna gain dBi for 5 GHz	6
Wireless 5 GHz chip model	QCN-5052
Wireless 5 GHz generation	Wi-Fi 6
Ethernet
10/100/1000 Ethernet ports	4
Number of 2.5G Ethernet ports	1
Peripherals
Number of SIM slots	1 Modem (Micro SIM)
Number of USB ports	1
USB Power Reset	Yes
USB slot type	USB Type A
Max USB current (A	1
Others
Certification	CE, EAC, ROHS
Mode Buttun	Yes



دانلود فایل توضیحات		دانلود فایل های مرتبط	دانلود فایل راهنمای کاربر

متعلقات همراه محصول
