سوئیچ یوبیکیوتی مدل USW-Pro-Aggregation سری UniFi Switch Pro UniFi Switch Pro (USW-Pro-Aggregation) Layer 3

USW-Pro-Aggregation یک دستگاه سوئیچ کاملا مدیریتی با قابلیت عملکرد در لایه 3 از محصولات کمپانی یوبیکیوتی سری سوئیچ های قدرتمند نسل دوم UniFi Switch PRO میباشد که ایده آل برای توسعه و راه اندازی شبکه های فیبر نوری با ظرفیت تبادل اطلاعات بالا میباشد . کنترل و پیکربندی این سوئیچ را از طریق نرم افزار کنترل کننده یونیفای (UniFi Network Controller) با پشتیبانی از برنامه تلفن همراه UniFi انجام دهید . این نرم افزار به مدیران اجازه می دهد تا تقریباً همه ویژگی های سوئیچ را در یک رابط کاربری گرافیکی بصری از هر کجا پیکربندی و نظارت کنند . این سوئیچ از مجموعه گسترده ای از پروتکل ها و ویژگی های پیشرفته لایه 3 مانند مسیریابی بین VLAN ها , مسیریابی استاتیک یا static routing , راه اندازی DHCP Server , تنظیمات شبکه | Network settings , حالت کاری (mirroring یا  switching , aggregate) و ... پشتیبانی مینماید .

این سوئیچ از لحاظ سخت افزاری شامل 28 عدد پورت +SFP برای اتصال ماژول های فیبر نوری با پشتیبانی از سرعت 1 گیگ و 10 گیگ , 4 عدد پورت SF28 برای اتصال ماژول های فیبر نوری با پشتیبانی از سرعت های 1 گیگ , 10 گیگ و 25 گیگ و دارا بودن صفحه نمایش لمسی 1.3 اینچ به منظور مشاهده وضعیت سریع سوئیچ و پاره ایی از تنظیمات ابتدائی اشاره نمود . همچنین لازم به ذکر است 4 پورت SFP28 از سرعت بصورت مخلوط مانند (یک عدد 25G , یک عدد 10G و یک عدد 1G) پشتیبانی نمیکند لذا هنگامی که یکی از پورت های SFP28 در حالت 25G پیکربندی شده باشد سایر موارد نیز 25Gbps باید انتخاب گردند .  همچنین پورت SFP28 در صورتی که در حالت 25G پیکربندی نشده باشد میتوان در حالت مخلوط مثلا در سرعت 1G و 10G پیکربندی نمائید .

از ویژگی بسیار برجسته و فوق العاده کاربردی در این سوئیچ میتوان به بهره گیری از یک منبع تغذیه ثابت و همچنین یک پاور ثانویه برای مواقع نیاز اشاره نمود . این ورودی هنگامی که سوئیچ UniFi از طریق کابل (UniFi SmartPower Cable) به دستگاه USP-RPS (نام کامل محصول UniFi Smart Power Redundant Power) متصل شود میتواند نیروی برق اضافی را تأمین نماید و اگر افت برق یا خرابی در پاور اصلی AC وجود داشت بصورت اتوماتیک وارد مدار گردد و از خاموش شدن سوئیچ جلوگیری نماید .  همچنین لازم به ذکر است این مطلب توسط فروشگاه تندیس ترجمه و گرد آوری شده است , در صورتی که تجربه یا نکته نظری نسبت به عملکرد محصول دارید میتوانید با درج پیام در بخش نظرات ما را از آن آگاه نمائید .

ویژگی های کلیدی #1

• سوئیچ تمام مدیریتی USW-Pro-Aggregation کمپانی یوبیکیوتی سری UniFi Switch PRO با قابلیت عملکرد در لایه 3
• ایده آل برای توسعه و راه اندازی شبکه های فیبر نوری در سازمان ها و ادارات بزرگ
• 28 عدد پورت +SFP برای اتصال ماژول های فیبر نوری با پشتیبانی از سرعت 1 و 10 گیگابیت بر ثانیه
• 4 عدد پورت SF28 برای اتصال ماژول های فیبر نوری با پشتیبانی از سرعت های1 و 10 و 25 گیگابیت بر ثانیه
• ظرفیت سوئیچینگ 760Gbps
• نرخ ارسال پکتهای دیتا 565.44Mpps
• کل توان عملیاتی 380Gbps (non-blocking)
• کنترل و پیکربندی از طریق نرم افزار کنترل کننده یونیفای (UniFi Network Controller) ورژن 6.1.25 یا بالاتر با پشتیبانی از برنامه تلفن همراه UniFi
• دارا بودن صفحه نمایش لمسی 1.3 اینچ به منظور مشاهده وضعیت سریع سوئیچ
• پشتیبانی از مجموعه گسترده ای از پروتکل ها و ویژگی های پیشرفته لایه 3 مانند مسیریابی بین VLAN ها , مسیریابی استاتیک یا static routing , راه اندازی DHCP Server و ...
•  بهره گیری از یک منبع تغذیه ثابت و یک پاور ثانویه برای جلوگیری از خاموش شدن سوئیچ
• منبع تغذیه AC/DC, داخلی, 100W
• حداکثر توان مصرف انرژی 100W
• قابلیت نصب در رک به ارتفاع 1 یونیت
• آلیاژ مواد محفظه SGCC Steel

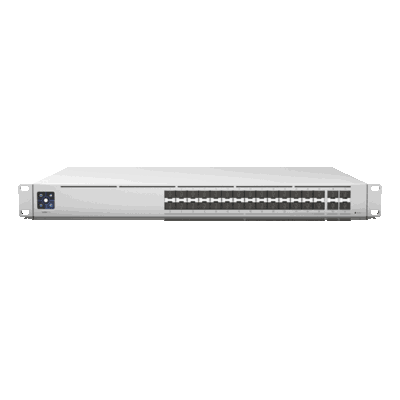

نمای پنل جلوی سوئیچ





1. صفحه نمایش لمسی 1.3 اینچ به منظور مشاهده وضعیت سریع سوئیچ
2. 28 عدد پورت +SFP برای اتصال ماژول های فیبر نوری با پشتیبانی از سرعت 1 و 10 گیگابیت بر ثانیه
3. 4 عدد پورت SF28 برای اتصال ماژول های فیبر نوری با پشتیبانی از سرعت های1 و 10 و 25 گیگابیت بر ثانیه
4.  کلید Reset

همچنین لازم به ذکر است 4 پورت SFP28 از سرعت بصورت مخلوط مانند (یک عدد 25G , یک عدد 10G و یک عدد 1G) پشتیبانی نمیکند لذا هنگامی که یکی از پورت های SFP28 در حالت 25G پیکربندی شده باشد سایر موارد نیز 25Gbps باید انتخاب گردند .  همچنین پورت SFP28 در صورتی که در حالت 25G پیکربندی نشده باشد میتوان در حالت مخلوط مثلا در سرعت 1G و 10G پیکربندی نمائید .

نمای پنل پشت سوئیچ




1. LED های تشخیص دهده وضعیت فعال یا غیر فعال بودن منبع تغذیه ثانویه
2. ورودی اتصال کابل UniFi SmartPower Cable برای در نظر گرفتن یک پاور ثانویه که از محصول با پارت نامبر  UniFi Smart Power Redundant Power) USP-RPS) جریان برق ثانویه را تامین میکند .
3. محفظه فن
4. محل اتصال کابل برق اصلی سوئیچ

مشخصات فنی سوئیچ



Specifications USW-Pro-Aggregation
Mechanical
Dimensions	442 x 325 x 44 mm  (17.4 x 12.8 x 1.7")
Weight	Without Mount: 4.6 kg (10.14 lb)  With Mount: 4.7 kg (10.36 lb)
Enclosure Material	SGCC Steel
Hardware
Layer Switch	fully managed Layer 3
Modes	SMB Layer 3 10/25 G Fiber Switch
Total Non-Blocking Throughput	380 Gbps
Switching Capacity	760 Gbps
Forwarding Rate	565.44 Mpps
Networking Interfaces	(28) 1/10 Gbps SFP+ Ethernet  (4) 1/10/25 Gbps SFP28 Ethernet
Management	Ethernet In-Band
Power Method
Universal Input  USP RPS DC Input	100-240VAC, 2A Max, 50/60 Hz  11.5VDC, 8.7A
Power Supply	AC/DC, Internal, 100W
Supported Voltage Range	100 to 240VAC
Max. Power Consumption	100W
LEDs
LEDs	SFP28/SFP+: White, Link and Activity
LCM Display	(1) 1.3" Touchscreen  Bootup Animation: Bootup in Progress  Firmware Upgrade Icon: Firmware Upgrading  Steady White: Factory Defaults, Awaiting Adoption  Steady Blue: Device is Adopted
Others
Certifications	CE, FCC, IC
ESD/EMP Protection	Air: ± 16kV, Contact: ± 12kV
Operating Temperature	-5 to 40° C (23 to 104° F)
Operating Humidity	10 - 90% Noncondensing
Certifications	CE, FCC, IC
