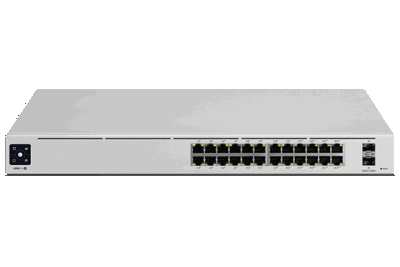

سوئیچ یوبیکیوتی مدل USW-Pro-24-PoE سری UniFi Switch Pro UniFi Switch Pro PoE (USW-Pro-24-PoE) Layer 3 and Layer 2

USW-Pro-24-PoE یک دستگاه سوئیچ POE کاملا مدیریتی با قابلیت عملکرد در لایه 3 و بهره گیری ازخروجی ها و ویژگی های بسیار کار آمد و متنوع از محصولات کمپانی یوبیکیوتی سری سوئیچ های قدرتمند نسل دوم UniFi Switch PRO میباشد که ایده آل برای توسعه شبکه کابلی در سازمان ها , ادارات متوسط و بزرگ میباشد . پشتیبانی از قابلیت PoE با استاندارد و توان مختلف در این سوئیچ زیر ساخت شبکه و کابل رسانی شما را بسیار آسان میکند و لذا شما میتوانید از پورت های 1 الی 24 سوئیچ برای تامین انرژِی تجهیزات دیگر مانند دوربین های مدار بسته , اکسس پوینت های سری UniFi و یا سایر تجهیزات با ولتاژ و استاندارد بسیار متنوع اقدام نمائید . شما همچنین میتوانید کنترل و پیکربندی این سوئیچ را از طریق نرم افزار کنترل کننده یونیفای (UniFi Network Controller) با پشتیبانی از برنامه تلفن همراه UniFi انجام دهید . این نرم افزار به مدیران اجازه می دهد تا تقریباً همه ویژگی های سوئیچ را در یک رابط کاربری گرافیکی بصری از هر کجا پیکربندی و نظارت کنند.

این سوئیچ  از لحاظ سخت افزاری شامل 24 عدد پورت گیگابیت اترنت با قابلیت POE در تمامی پورت ها با حداکثر توان خروجی در مجموع پورت ها معادل 400W , دو عدد پورت uplink از نوع +SFP برای اتصال ماژول های فیبر نوری با پشتیبانی از سرعت 1G و 10G و دارا بودن صفحه نمایش لمسی 1.3 اینچ به منظور مشاهده وضعیت سریع سوئیچ و پاره ایی از تنظیمات ابتدائی اشاره نمود . همچنین قابل ذکر است پورت های این سوئیچ به منظور تامین جریان برق طیف وسیعی از دستگاه ها دارای توان خروجی و استاندارد متفاوت میباشد بدین صورت که در پورت های 1 لی 16 این سوئیچ استاندارد +IEEE 802.3at PoE با حداکثر توان خروجی در هر پورت 30W در دسترس شما میباشد . و در پورت های 17 الی 24  این سوئیچ استاندارد ++IEEE 802.3af/at/bt PoE با حداکثر توان خروجی در هر پورت 60W در دسترس شما قرار دارد.


این سوئیچ از مجموعه گسترده ای از پروتکل ها و ویژگی های پیشرفته لایه 3 و همچنین لایه 2 مانند مسیریابی بین VLAN ها , مسیریابی استاتیک یا static routing , راه اندازی DHCP Server , تنظیمات شبکه | Network settings , روش‌های کنترل ترافیک در هر پورت |  Storm control setting per port , تنظیمات پروتکل Spanning Tree protocol) STP) , کنترل 802.1X و RADIUS VLAN , الت کاری (mirroring یا  switching , aggregate) , Network , پیکربندی VLAN , سرویس های کنترل جریان | flow control services , فریم جامبو | Jumbo frame , دستورات سوئیچ برای عیب یابی و اشکال زدایی | Debug terminal option for command-line interface Switch Port Status و ... پشتیبانی مینماید . همچنین شما میتوانید وضعیت پورت ها شامل سرعت اتصال و حالت دابلکس , نرخ داده های TX / RX , تنظیمات شبکه / VLAN را مشاهده نمائید .

همچنین از ویژگی بسیار برجسته و فوق العاده کاربردی در این سوئیچ میتوان به بهره گیری از یک منبع تغذیه ثابت و همچنین یک پاور ثانویه برای مواقع نیاز اشاره نمود . این ورودی هنگامی که سوئیچ UniFi از طریق کابل (UniFi SmartPower Cable) به دستگاه USP-RPS (نام کامل محصول UniFi Smart Power Redundant Power) متصل شود میتواند نیروی برق اضافی را تأمین نماید و اگر افت برق یا خرابی در پاور اصلی AC وجود داشت بصورت اتوماتیک وارد مدار گردد و از خاموش شدن سوئیچ جلوگیری نماید .  همچنین لازم به ذکر است این مطلب توسط فروشگاه تندیس ترجمه و گرد آوری شده است , در صورتی که تجربه یا نکته نظری نسبت به عملکرد محصول دارید میتوانید با درج پیام در بخش نظرات ما را از آن آگاه نمائید .


ویژگی های کلیدی #1

• سوئیچ تمام مدیریتی USW-Pro-24-PoE کمپانی یوبیکیوتی سری UniFi Switch PRO با قابلیت عملکرد در لایه 3 و لایه 2
• 48 عدد پورت گیگابیت اترنت (پشتیبانی از سرعت 10و 100و 1000 مگابیت بر ثانیه) با قابلیت POE
• حداکثر توان خروجی PoE در مجموع پورت ها معادل 400W
• درپورت های 1 الی 16 استاندارد +IEEE 802.3at PoE با حداکثر توان خروجی در هر پورت 30W
• در پورت های 17 الی 24 استاندارد ++IEEE 802.3af/at/bt PoE با حداکثر توان خروجی در هر پورت 60W
• 2 عدد پورت  Uplink از نوع +SFP برای اتصال ماژول های فیبر نوری با سرعت 1G و 10G
• ظرفیت سوئیچینگ 88Gbps
• نرخ ارسال پکتهای دیتا 65.472Mpps
• کل توان عملیاتی 44Gbps (non-blocking)
• کنترل و پیکربندی از طریق نرم افزار کنترل کننده یونیفای (UniFi Network Controller) ورژن 5.13.10 یا بالاتر با پشتیبانی از برنامه تلفن همراه UniFi
• دارا بودن صفحه نمایش لمسی 1.3 اینچ به منظور مشاهده وضعیت سریع سوئیچ
• پشتیبانی از مجموعه گسترده ای از پروتکل ها و ویژگی های پیشرفته لایه 3 و همچنین لایه 2 مانند مسیریابی بین VLAN ها , مسیریابی استاتیک یا static routing , راه اندازی DHCP Server و ...
•  بهره گیری از یک منبع تغذیه ثابت و یک پاور ثانویه برای جلوگیری از خاموش شدن سوئیچ
• فاقد فن با قابلیت خنک کنندگی بدون صدا
• منبع تغذیه AC/DC, داخلی, 450W
• حداکثر توان مصرف انرژی 50W
• قابلیت نصب در رک به ارتفاع 1 یونیت
• آلیاژ مواد محفظه SGCC Steel

نمای پنل جلو و پشت سوئیچ





1. صفحه نمایش لمسی 1.3 اینچ به منظور مشاهده وضعیت سریع سوئیچ
2. LED های تشخیص دهده وضعیت فعال یا غیر فعال بودن پورت های POE سوئیچ در پورت های 1 الی 16 ( خاموش بودن = غیر فعال , رنگ کهربائی = فعال بودن 802.3af/at PoE)
3. LED های تشخیص دهده وضعیت فعال یا غیر فعال بودن پورت های اترنت سوئیچ ( خاموش بودن = غیر فعال , رنگ کهربائی = فعال بودن با سرعت 10 و 100 مگابیت , رنگ سبز = فعال بودن پورت های گیگابیت ) چشمک زدن چرغ ها نشان از استیبل بودن آن است.
4. LED های تشخیص دهده وضعیت فعال یا غیر فعال بودن پورت های +SFP سوئیچ ( خاموش بودن = غیر فعال , رنگ سبز = فعال بودن پورت های SFP) چشمک زدن چرغ ها نشان از استیبل بودن آن است.
5. 16 عدد پورت گیگابیت اترنت از نوع RJ45 (پشتیبانی از سرعت 10 و 100 و 1000 مگابیت بر ثانیه) استاندارد +IEEE 802.3af/at PoE ,  با حداکثر توان خروجی در هر پورت 30W در پورت های 1 الی 16
6. 8 عدد پورت گیگابیت اترنت از نوع RJ45 (پشتیبانی از سرعت 10 و 100 و 1000 مگابیت بر ثانیه) استاندارد ++IEEE 802.3af/at/bt PoE ,  با حداکثر توان خروجی در هر پورت 60W در پورت های 17 الی 24
7. 2 عدد پورت  Uplink از نوع +SFP برای اتصال ماژول های فیبر نوری با سرعت 1Gو 10G
8.  کلید Reset
9. LED های تشخیص دهده وضعیت فعال یا غیر فعال بودن USP
10. ورودی اتصال کابل UniFi SmartPower Cable برای در نظر گرفتن یک پاور ثانویه که از محصول با پارت نامبر  UniFi Smart Power Redundant Power) USP-RPS) جریان برق ثانویه را تامین میکند .
11. محل اتصال کابل برق اصلی سوئیچ

مشخصات فنی سوئیچ



Specifications USW-Pro-24-PoE
Mechanical
Dimensions	442.4 x 285.4 x 43.7 mm  (17.42 x 11.24 x 1.72")
Weight	4.30 kg (9.48 lb)  4.39 kg (9.68 lb)
Enclosure Material	SGCC Steel
Hardware
Layer Switch	fully managed Layer 3 and Layer 2
Total Non-Blocking Throughput	44 Gbps
Switching Capacity	88 Gbps
Forwarding Rate	65.472 Mpps
Interfaces  Networking	(24) 10/100/1000 RJ45 Ports   (2) 1/10G SFP+ Ethernet Ports
Management	Ethernet In-Band
Power Method
Universal Input  USP RPS DC Input	100-240VAC/50-60 Hz  52VDC, 7.69A; 11.5VDC, 2.61A
Power Supply	AC/DC, Internal, 450W
Supported Voltage Range	100 to 240VAC
Max. Power Consumption (Excluding PoE Output)	50W
LEDs
System  RJ45 Data Ports  SFP Data Ports	Status  PoE; Speed/Link/Activity  Link/Activity
ESD/EMP Protection	Air: ± 16 kV, Contact: ± 12 kV
Shock and Vibration	ETSI300-019-1.4 Standard
Operating Humidity	10 to 90% Noncondensing
Others
Certifications	CE, FCC, IC
PoE
PoE Interfaces  Ports 1-16  Ports 17-24	POE+ IEEE 802.3af/at, (pins 1, 2+; 3, 6-)   60W PoE++ IEEE 802.3bt, (Pair A 1, 2+; 3, 6-) (Pair B 4 , 5+; 7, 8-)
Max. PoE Wattage per Port by PSE  802.3at  802.3bt	32W   64W
Voltage Range 802.3af Mode	44-57V
Voltage Range 802.3at Mode	50-57V
Background noise level: 27.5 dBa
Sound Level*
25% PoE Load, 25° C Room Temperature	0.9 dBr
50% PoE Load, 25° C Room Temperature	7.3 dBr
100% PoE Load, 40° C	18.8 dBr
