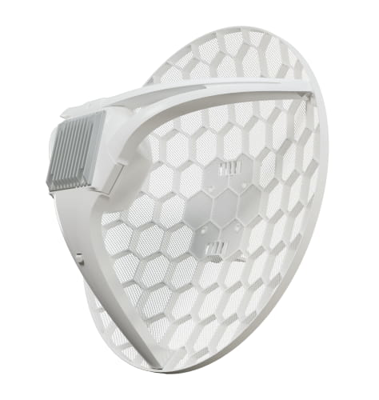

رادیو LTE میکروتیک مدل LHG LTE18 kit Mikrotik LTE Products LHG LTE18 kit

LHGGM&EG18-EA با نام تجاری LHG LTE18 kit یک دستگاه رادیو با فن آوری LTE از محصولات کمپانی میکروتیک می باشد که برای دریافت دیتا بر روی بستر سیم کارت کاربرد دارد . این دستگاه از لحاظ ظاهری مشابه رادیوهای وایرلس سری LHG می باشد , اما باید توجه داشت این محصول شامل یک دستگاه با استاندارد وایرلس 802.11 نمی شود و در عوض این محصول یک دستگاه رادیو رده LTE تمام عیار برای مکان های دور از مرکز می باشد که شما در آن به تنهایی با موبایل و یا دیگر تجهیزات ارائه شده توسط اپراتور ها قادر به دریافت اینترنت با کیفیت مطلوب نمی باشید .

از برخی از ویژگی ها و خصوصیات برجسته در این رادیو  که در ادامه به آن خواهیم پرداخت میتوان به بهره گیری از توان آنتن بالا به منظور دریافت سیگنال های ضعیف اپراتور ها در مکان های دور از مرکز | بهره گیری از ماژول رده 18به منظور رسیدن به حداکثر سرعت دانلود تا 1.2 گیگابیت بر ثانیه | پورت اترنت از نوع گیگابیت | یک عدد شیار برای اتصال سیم کارت با پشتیبانی از شبکه موبایل نسل 3G/4G/LTE در ایران | بهره گیری از پردازنده 2 هسته ائی به منظور تحمل بارهای سنگین | طراحی آنتن به صورت مشبک به منظور بهترین عملکرد در محیط های باد خیز و طراحی یک هیت سینک بر روی برد سخت افزاری رادیو به منظور کارکرد دستگاه در بهترین دمای ممکن اشاره نمود .



LHG LTE18 kit  دارای کارت یا ماژول LTE رده 18 با قابلیت تجمیع فرکانس می باشد . این قابلیت به شما اجازه می دهد همزمان از چندین باند استفاده نمائید و این یک مزیت بسیار بزرگ برای بالاتر بردن راندمان و سرویس دهی با سرعت بالاتر در مناطقی می باشد که تعداد کاربران زیادی به شبکه LTE متصل شده اند . از این رو سرعت انتقال داده LTE در این دستگاه از برج رادیوئی به دستگاه حداکثر 1.2گیگابیت بر ثانیه می باشد که به اصطلاح Downlink نام دارد و از دستگاه به برج رادیوئی حداکثر 150 مگابیت بر ثانیه می باشد که اصطلاحا Uplink نام دارد می باشد .

لازم به ذکر است این دستگاه از محبوب ترین نسل تکنولوژی LTE نوع FDD (مخفف: frequency division duplex) و تکنولوژی LTE نوع TDD (مخفف Time Division Duplexing) پشتیبانی می نماید .

باند های بین المللی پشتیبانی شده توسط این دستگاه در تکنولوژی LTE نوع FDD شامل باند 1 (2100MHz) | باند 3 (1800MHz) | باند 5 (850MHz) | باند 7 (2600MHz) | باند 8 (900MHz) | باند 20 (800MHz) |باند 28 (700MHz) می باشد . لذا با توجه به باند های ذکر شده این دستگاه قادر است از سیم کارت های 4G/LTE اپراتور های کشور که اکثرا در باند 3 و باند 7 اقدام به سرویس رسانی میکنند , پشتیبانی نماید. همچنین در صورتی که اپراتوری از سایر باند های ذکر داده شده پشتیبانی نماید , می توانید با کسب اطلاع قبلی نسبت به خرید سیم کارت آن اپراتور اقدام نمائید.

باند های بین المللی پشتیبانی شده توسط این دستگاه در تکنولوژی LTE نوع TDD شامل باند 38 (2600MHz) | باند 40 (2300MHz) | باند 41 (2500MHz) می باشد . لذا با توجه به اینکه اکثر اپراتور های کشور در شبکه TD-LTE از باند 42 (3500MHz) اقدام به سرویس رسانی میکنند , این دستگاه قادر به پشتیبانی از سیم کارت TD-LTE در ایران نمی باشد . اما در صورتی که اپراتوری از باند های ذکر داده شده پشتیبانی نماید میتوانید نسبت به خرید سیم کارت آن اپراتور برای دریافت اینترنت LTE نوع TDD اقدام نمائید .

باند های بین المللی پشتیبانی شده توسط این دستگاه در شبکه 3G شامل باند 1 (2100MHz) | باند 3 (1800MHz) | باند 5 (850MHz) | باند 8 (900MHz) می باشد . قابل ذکر است این دستگاه در شبکه 3G از کارت یا ماژول R8 (حداکثر نرخ انتقال دیتا از برج رادیوئی به دستگاه 42.2 مگابیت بر ثانیه که به اصطلاح Downlink نام دارد و از دستگاه به برج رادیوئی 11.2 مگابیت بر ثانیه که اصطلاحا Uplink نام دارد) بهره می برد.



عملیات نصب و راه اندازی در این دستگاه به سهولت امکانپذیر می باشد و احتیاج به دانش تخصصی نخواهد داشت . شما می توانید ابتدا یک سیم کارت با قابلیت پوشش شبکه 3G/4G/LTE خریداری و سپس با اتصال سیم کارت به دستگاه با وارد کردن یک تنظیمات ساده به نزدیکترین دکل اپراتور مربوط به سیم کارت خود متصل و اینترنت را برای یک کاربر از طریق پورت شبکه دریافت نمائید . همچنین شما می توانید نسبت به اشتراک گذاری اینترنت دریافتی از طریق اکسس پوینت های بی سیم میکروتیک و یا سایر برند ها در محیط های داخلی و بیرونی اقدام نمائید .

LHG LTE18 kit از لحاظ سخت افزاری شامل 1 عدد پورت اترنت با پشتیبانی از سرعت 10 و 100 و 1000 مگابیت بر ثانیه (با قابلیت PoE IN) , پردازنده 2 هسته ائی مدل 88F3720 معماری ARM 64bit با فرکانس 800 مگاهرتز برای هر هسته , 256 مگابایت مقدار فضای ذخیره گاه حافظه (RAM رم) , 16 مگابایت مقدار فضای ذخیره سازی Storage با استاندارد FLASH , یک عدد شیار مخصوص برای اتصال کارتهای miniPCI-e  , یک عدد شیار مخصوص برای اتصال سیم کارت (سایز Micro SIM) , کلید سخت افزاری برای ریست تنظیمات دستگاه و کلید مد (Mode) می باشد.

از دیگر امکانات و خصوصیات برجسته در این محصول می توان به دارا بودن گواهینامه ها و تائیدیه های بین المللی CE, EAC, ROHS , ابعاد 391x391x227 mm , قابلیت کار در شرایط دمائی 40- الی 70+ درجه سانتیگراد , حداکثر توان مصرف انرژی 8W , منبع تغذیه از نوع PoE , سطح دسترسی در سیستم عامل Level 3 , متعلقات لازم برای نصب و تیون آسان رادیو اشاره نمود . لازم به ذکر است این مطلب توسط فروشگاه تندیس ترجمه و گرد آوری شده است . در صورتی که تجربه یا نکته نظری نسبت به عملکرد محصول دارید می توانید با درج پیام در بخش نظرات ما را از آن آگاه نمائید .

نمای پنل ورودی رادیو





1. کلید Mode
2. کلید Reset
3. پورت اترنت با قابلیت PoE IN به منظور تامین جریان برق دستگاه از طریق PoE یا سوئیچ PoE با ولتاژ و استاندارد مشابه
4. LED های تعیین وضعیت دستگاه شامل LTE/PWR/USR/ETH
5. سیستم ارتینگ
6. محل اتصال سیم کارت سایز microSIM شبکه3G/4G/LTE



مشخصات فنی محصول



Specifications
Product code	LHGGM&EG18-EA
Architecture	ARM 64bit
CPU	88F3720
CPU core count	2
CPU nominal frequency	800 MHz
RouterOS license	3
Size of RAM	256MB
Storage size	16 MB
Storage type	FLASH
MTBF	Approximately 200'000 hours at 25C
Tested ambient temperature	-40°C to 70°C
Powering
Number of DC inputs	1 (PoE-IN)
PoE input Voltage	12-57 V
Max power consumption	8W
PoE IN	802.3af/at
FAN count	Passive
Mobile
3G Category	R8 (42.2Mbps Downlink, 11.2Mbps Uplink)
3G bands	1 (2100MHz) / 3 (1800MHz) / 5 (850MHz) / 8 (900MHz)
LTE Category	18 (1.2Gbps Downlink, 150Mbps Uplink)
MIMO DL	2x2
LTE FDD bands	1 (2100MHz) / 3 (1800MHz) / 5 (850MHz) / 7 (2600MHz) / 8 (900 MHz) / 20 (800MHz) / 28 (700MHz)
LTE TDD bands	38 (2600MHz) / 40 (2300MHz) / 41 (2500MHz)
Ethernet
10/100/1000 Ethernet ports	1
Peripherals
Number of SIM slots	1 Modem (Micro SIM)
MiniPCI-e slots	1
Other
Mode button	Yes
Certification & Approvals
Certification	CE, EAC, ROHS
IP	54



دانلود فایل های مرتبط		راهنمای سیستم عامل	فایل توضیحت محصول

متعلقات همراه محصول
