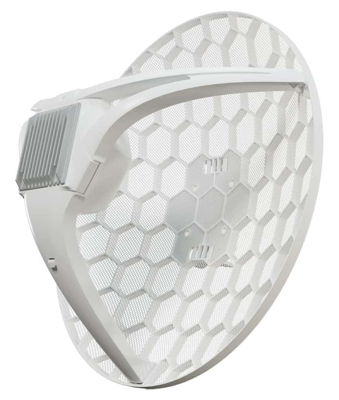

رادیو LTE میکروتیک مدل LHGG LTE6 kit Mikrotik LTE Products LHGG LTE6 kit

RBLHGGR&R11e-LTE6 با نام تجاری LHGG LTE6 Kit یک دستگاه رادیو با فن آوری LTE از محصولات کمپانی میکروتیک می باشد که برای دریافت دیتا بر روی بستر سیم کارت کاربرد دارد . این دستگاه از لحاظ ظاهری مشابه رادیوهای وایرلس سری LHG کمپانی میکروتیک می باشد اما باید توجه داشت این محصول شامل یک دستگاه با استاندارد وایرلس 802.11 نمیشود و در عوض این محصول یک دستگاه رادیو رده LTE تمام عیار برای مکان های دور از مرکز می باشد که شما در آن به تنهایی با موبایل و یا دیگر مودم های عادی (ارائه شده توسط اپراتور ها) قادر به دریافت اینترنت با کیفیت مطلوب نمی باشید .

بهره گیری از تراشه LTE و قدرت گیرندگی آنتن با توان بالا (17dBi با زاویه تابش 25 درجه) در این دستگاه این امکان را برای شما فراهم می نماید تا به راحتی به دکل اپراتور های ارائه دهنده اینترنت در بستر سیم کارت متصل و اینترنت پرسرعت (شبکه 2G/3G/4G/LTE) را دریافت و به شبکه داخلی خود بیاورید. در حالی که شما با سایر مودم ها و تجهیزات دیگر قادر به دریافت سیگنال با کیفیت مطلوب نمی باشید  . شما به راحتی می توانید این عملکرد را در مناطق دور افتاده و مکان هایی که حتی گوشی موبایل آنتن دهی ندارد هم تجربه نمائید . از عمده کاربرد های این محصول می توان به دریافت اینترنت در بستر سیم کارت و سرویسهای APN خصوصی اشاره نمود .



این رادیو با همان فلسفه پیشین رادیو های LTE سری LHG کمپانی میکروتیک طراحی و تولید شده است اما در سری جدید تغییرات بسیار کاربردی و مهم در ساختار رادیو لحاظ شده است . از پردازنده 2 هسته ائی تا پورت اترنت گیگابیت . که از این حیص این رادیو تحمل بارهای سنگین را خواهد داشت . همچنین طراحی آنتن به صورت مشبک و توری شکل می تواند در برابر شرایط سخت آب و هوائی و باد های شدید بسیار مقاوم باشد . از ویژگی بسیار برجسته و فوق العاده کار آمد دیگر در این دستگاه می توان به تعبیه یک تراشه هیت سینک بر روی محفظه برد سخت افزاری دستگاه اشاره نمود ، بنابراین با وجود این تراشه لازم نیست نگران گرمای بیش از حد باشید چرا که این هیت سینک دمای مطلوب را برای کارکرد رادیو فراهم می کند.



LHGG LTE6 Kit دارای ماژول LTE جدید رده 6 با قابلیت تجمیع فرکانس می باشد . این قابلیت به شما اجازه می دهد همزمان از چندین باند استفاده نمائید و این یک مزیت بسیار بزرگ برای بالاتر بردن راندمان و سرویس دهی با سرعت بالاتر (تقریبا دو برابر مودم های رده 4 به طور مثال در محصول LHG LTE Kit) در مناطقی می باشد که تعداد کاربران زیادی به شبکه LTE متصل شده اند . از این رو سرعت انتقال داده LTE در این دستگاه از برج رادیویی به دستگاه حداکثر 300 مگابیت بر ثانیه که به اصطلاح Downlink نام دارد و از دستگاه به برج رادیویی حداکثر 50 مگابیت بر ثانیه که اصطلاحا Uplink نام دارد می باشد .

لازم به ذکر است این دستگاه در تکنولوژی LTE از محبوب ترین نسل تکنولوژی LTE نوع FDD (مخفف: frequency division duplex) و تکنولوژی LTE نوع TDD (مخفف Time Division Duplexing) پشتیبانی می نماید .

باند های بین المللی پشتیبانی شده توسط این دستگاه در تکنولوژی LTE نوع FDD شامل باند 1 (2100MHz) | باند 2 (1900MHz) | باند 3 (1800MHz) | باند 5 (850MHz) | باند 7 (2600MHz) | باند 8 (900MHz) | باند 12 (700MHz) | باند 17 (700Mz) | باند 20 (800MHz) | باند 25 (190MHz) | باند 26 (850MHz) می باشد . لازم به ذکر است با توجه به باند های ذکر شده این دستگاه قادر است از سیم کارت های 4G/LTE اپراتور های کشور که اکثرا در باند 3 و باند 7 اقدام به سرویس رسانی میکنند , پشتیبانی نماید. همچنین در صورتی که اپراتوری از سایر باند های ذکر داده شده پشتیبانی نماید , میتوانید با کسب اطلاع قبلی نسبت به خرید سیم کارت آن اپراتور اقدام نمائید.

باند های بین المللی پشتیبانی شده توسط این دستگاه در تکنولوژی LTE نوع TDD شامل باند 38 (2600MHz) | باند 40 (2300MHz) | باند 39 (1900MHz) | باند 41nن (2500MHz) می باشد . لازم به ذکر است با توجه به اینکه اکثر اپراتور های کشور در شبکه TD-LTE از باند 42 (3500MHz) اقدام به سرویس رسانی می کنند , این دستگاه قادر به پشتیبانی از سیم کارت TD-LTE در ایران نمی باشد . اما در صورتی که اپراتوری از باند های ذکر داده شده پشتیبانی نماید می توانید نسبت به خرید سیم کارت آن اپراتور برای دریافت اینترنت LTE نوع TDD اقدام نمائید .

باند های بین المللی پشتیبانی شده توسط این دستگاه در شبکه 3G شامل باند 1 (2100MHz) | باند 2 (1900MHz) | باند 5 (850MHz) | باند 8 (900MHz) می باشد . قابل ذکر است این دستگاه در شبکه 3G از کارت یا ماژول R7 (حداکثر نرخ انتقال دیتا از برج رادیویی به دستگاه 21 مگابیت بر ثانیه که به اصطلاح Downlink نام دارد و از دستگاه به برج رادیویی 5.76 مگابیت بر ثانیه که اصطلاحا Uplink نام دارد) و از کارت یا ماژول R8  (حداکثر نرخ انتقال دیتا از برج رادیویی به دستگاه 42.5 مگابیت بر ثانیه که به اصطلاح Downlink نام دارد و از دستگاه به برج رادیویی 5.76 مگابیت بر ثانیه که اصطلاحا Uplink نام دارد) بهره می برد.



باند های بین المللی پشتیبانی شده توسط این دستگاه در شبکه 2G شامل باند 2 (850MHz) | باند 3 (1800MHz) | باند 5 (850MHz) | باند 8 (900MHz) | می باشد . قابل ذکر است این دستگاه در شبکه 2G از کارت یا ماژول Class12 بهره می برد . لازم به ذکر است با توجه به قدرت گیرندگی آنتن بالا و پشتیبانی از شبکه 2G این دستگاه یکی از ایده آل ترین انتخاب ها برای مناطق بسیار دور  از مرکز که شبکه LTE در حوالی آن برقرار نبوده و کاربر نیز صرفا احتیاج به تبادل دیتا با حجم بسیار پائین را دارد . می باشد.



عملیات نصب و راه اندازی در این دستگاه به سهولت امکانپذیر می باشد و احتیاج به دانش تخصصی نخواهد داشت . شما می توانید ابتدا یک سیم کارت با قابلیت پوشش شبکه 2G/3G/4G/LTE خریداری و سپس با اتصال سیم کارت به دستگاه با وارد کردن یک تنظیمات ساده به نزدیکترین دکل اپراتور مربوط به سیم کارت خود متصل و اینترنت را برای یک کاربر از طریق پورت شبکه دریافت نمائید . همچنین شما می توانید نسبت به اشتراک گذاری اینترنت دریافتی از طریق اکسس پوینت های بی سیم میکروتیک یا سایر برند ها در محیط های داخلی و بیرونی اقدام نمائید .

LHGG LTE6 Kit از لحاظ سخت افزاری شامل 1 عدد پورت اترنت با پشتیبانی از سرعت 10 و 100 و 1000 مگابیت بر ثانیه (با قابلیت PoE IN) , پردازنده 2 هسته ائی مدل 88F3720 معماری ARM 64bit با سرعت 800 مگاهرتز برای هر هسته , مقدار ذخیره گاه حافظه 256 مگابایت (RAM) , 16 مگابایت فضای ذخیره سازی Storage نوع NAND , یک عدد شیار مخصوص برای اتصال کارتهای miniPCI-e (برای بهره گیری باید محفظه دستگاه باز شود) , یک عدد شیار مخصوص برای اتصال سیم کارت (سایز Micro SIM) , کلید سخت افزاری برای ریست تنظیمات دستگاه و کلید مد (Mode) می باشد.

از دیگر امکانات و خصوصیات برجسته در این محصول می توان به دارا بودن گواهینامه ها و تائیدیه های بین المللی CE, EAC, ROHS , ابعاد 391x391x227 mm , قابلیت کار در درمای محیطی 30- الی 70+ درجه سانتیگراد , حداکثر توان مصرف انرژی 8W و کامل بودن متعلقات لازم برای نصب و تیون آسان رادیو اشاره نمود . لازم به ذکر است این مطلب توسط فروشگاه تندیس ترجمه و گرد آوری شده است . در صورتی که تجربه یا نکته نظری نسبت به عملکرد محصول دارید می توانید با درج پیام در بخش نظرات ما را از آن آگاه نمائید .

نمای پنل ورودی رادیو




1. تراشه هیت سینک (خنک کننده یا گرماگیر)
2. کلید Mode
3. کلید Reset
4. پورت اترنت با پشتیبانی از سرعت 10 و 100 و 1000 مگابیت بر ثانیه  (قابلیت PoE IN به منظور تامین جریان برق دستگاه)
5. محل اتصال سیم کارت سایز microSIM شبکه 2G/3G/4G/LTE
6. LED های تعیین وضعیت دستگاه شامل LTE/PWR/USR/ETH

مشخصات فنی محصول


Specifications
Product code	RBLHGGR&R11e-LTE6
Architecture	ARM 64bit
CPU	88F3720
CPU core count	2
CPU nominal frequency	800 MHz
Dimensions	391x391x237mm
RouterOS license	3
Operating System	Router OS
Size of RAM	256MB
Storage size	16 MB
Storage type	FLASH
MTBF	Approximately 200'000 hours at 25C
Tested ambient temperature	-30°C to 70°C
Powering
Number of DC inputs	1 (PoE-IN)
Max power consumption	8 W
Max power consumption without attachments	8 W
PoE IN	802.3af/at
FAN count	Passive
PoE in input Voltage	12-57 V
Mobile
2G Category	Class12
2G bands	2 (1900MHz) / 3 (1800MHz) / 5 (850MHz) / 8 (900MHz)
3G Category	R7 (21Mbps Downlinks, 5.76Mbps Uplink) / R8 (42.2Mbps Downlink, 5.76Mbps Uplink)
3G bands	1 (2100MHz) / 2 (1900MHz) / 5 (850MHz) / 8 (900MHz)
LTE Category	6 (300Mbit/s Downlink, 50Mbit/s Uplink)
LTE FDD bands	1 (2100MHz) / 2 (1900MHz) / 3 (1800MHz) / 7 (2600MHz) / 8 (900 MHz) / 20 (800MHz)  5 (850MHz) / 12 (700MHz) / 17 (700MHz) / 25 (1900MHz) / 26 (850MHz)
LTE TDD bands	38 (2600MHz) / 40 (2300MHz) / 39 (1900MHz) / 41n (2500MHz)
Ethernet
10/100/1000 Ethernet ports	1
Peripherals
Number of SIM slots	1 Modem (Micro SIM)
MiniPCI-e slots	1
Other
Mode button	Yes
Certification & Approvals
Certification	CE, EAC, ROHS
IP	IP54



دانلود فایل های مرتبط		فایل راهنمای سیستم عامل		دانلود فایل های مرتبط

متعلقات همراه محصول
