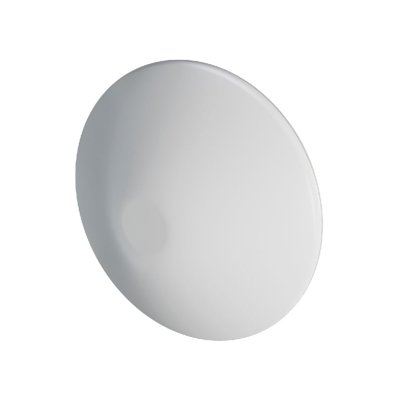

رادیو LTE میکروتیک مدل ATL LTE18 kit Mikrotik LTE Products ATLGM&EG18-EA

ATLGM&EG18-EA با نام تجاری ATL LTE18 kit یک دستگاه رادیو فوق العاده قدرتمند با فن آوری LTE از محصولات کمپانی میکروتیک می باشد که برای دریافت دیتا بر روی بستر سیم کارت کاربرد دارد . این دستگاه از لحاظ ظاهری مشابه رادیوهای وایرلس کمپانی میکروتیک می باشد , اما باید توجه داشت این محصول شامل یک دستگاه با استاندارد وایرلس 802.11 نمی شود و در عوض این محصول یک دستگاه رادیو رده LTE تمام عیار برای مکان های شهری و روستائی می باشد که شما در آن به تنهایی با موبایل و یا دیگر تجهیزات ارائه شده توسط اپراتور ها قادر به دریافت اینترنت با کیفیت مطلوب نمی باشید .

کمپانی میکروتیک در تعریف ابتدائی از این دستگاه آورده است : جهان مدام در حال تغییر است ، اما یک چیز مشخص است , شما باید متصل بمانید. دسترسی فوری به اطلاعات در زمان ما بسیار حیاتی است . به همین دلیل است که ما ATL را توسعه داده ایم : یک راه حل LTE با آنتن های قدرتمند جهت دار و با فناوری پیشرفته برای کسانی که می خواهند بیشترین بهره را از ایستگاه های پایه LTE ببرند.  همچنین این رادیو دارای یک مودم یا ماژول LTE فوق العاده رده 18 و یک پورت اترنت گیگابیتی با با قابلیت PoE IN است. حال آن را با با CPU مدرن ARM ترکیب کنید تا ببینید دستیابی به سرعت تا 1 گیگابیت بر ثانیه است اکنون دیگر رویا نیست .

از برخی از ویژگی ها و خصوصیات برجسته در این رادیو  که در ادامه به آن خواهیم پرداخت میتوان به بهره گیری از آنتن  با توان بالا و با فناوری 4X4 MIMO به منظور دریافت بهترین کیفیت سیگنال | پشتیبانی از طیف فرکانسی وسیع به منظور دریافت بهترین کیفیت سیگنال حتی در مناطق بسیار دور افتاده | بهره گیری از ماژول رده 18 به منظور رسیدن به حداکثر سرعت دانلود تا 1.2 گیگابیت بر ثانیه | پورت اترنت از نوع گیگابیت | یک عدد شیار مخصوص برای اتصال سیم کارت با پشتیبانی از شبکه موبایل نسل 3G/4G/LTE در ایران | بهره گیری از پردازنده 2 هسته ائی به منظور تحمل بارهای سنگین و طراحی آنتن به صورت ناهمگون و کروی به منظور دریافت بهترین عملکرد در محیط های باد خیز و شرایط سخت آب و هوائی اشاره نمود .



ATL LTE18 kit دارای کارت یا ماژول LTE رده 18 با قابلیت تجمیع فرکانس می باشد . این قابلیت به شما اجازه می دهد همزمان از چندین باند استفاده نمائید و این یک مزیت بسیار بزرگ برای بالاتر بردن راندمان و سرویس دهی با سرعت بالاتر در مناطقی می باشد که تعداد کاربران زیادی به شبکه LTE متصل شده اند . از این رو سرعت انتقال داده LTE در این دستگاه از برج رادیوئی به دستگاه حداکثر 1.2 گیگابیت بر ثانیه می باشد که به اصطلاح Downlink نام دارد و از دستگاه به برج رادیوئی حداکثر 150 مگابیت بر ثانیه می باشد که اصطلاحا Uplink نام دارد می باشد .

یکی از مواردی که در بالا نیز به عنوان یکی از ویژگی های بسیار برجسته در این رادیو نسبت به سایر تجهیزات مشابه اشاره شد , پشتیبانی از تکنولوژی 4X4 MIMO مخفف Multiple Input, Multiple Output یا  چند ورودی – چند خروجی در طراحی آنتن این دستگاه  می باشد . با بهره گیری از این تکنولوژی آنتن های بیشتر برای کار  خواهید داشت و طبیعتا سرعت بالاتر و سیگنال بهتر را در شهرهایی که ایستگاه های پایه مدرن تر دارند دریافت خواهید کرد و می توانید انتظار عملکرد فوق العاده ای داشته باشید. اما ATL همچنین می‌تواند در مناطق روستایی شگفت‌انگیز باشد زیرا از محدوده باند فرکانس وسیع‌تری برای آنتن‌های باند پایین‌تر پشتیبانی می‌کند .

در طراحی آنتن این دستگاه 4 آنتن باند متوسط ​​با بهره بالا ( از طیف فرکانسی 1.7 تا 2.7 گیگاهرتز) و 2 آنتن باند کم با بهره بالا (طیف فرکانسی 700 مگاهرتز - 1 گیگاهرتز، باند LTE 28) وجود دارد. چرا این مهم است؟ به دو دلیل . ابتدا باید بدانید که باند 700 و 800 مگاهرتز در LTE یکی از محبوب ترین گزینه های فرکانس در جهان است. این باند ها معمولا توسط اپراتورهای تلفن همراه بی‌شماری در همه جا استفاده می‌شود، بنابراین این دستگاه همیشه می‌تواند سیگنالی را پیدا کند. و دلیل دوم ماهیت خود فرکانس پایین تر است: این نوع موج رادیویی می تواند بسیار دور تر حرکت کند. البته همه چیز به عوامل زیادی بستگی دارد، از جمله اینکه زمین چقدر مسطح است و یا در نزدیکی محل زندگی شما آیا اپراتوری وجود دارد یا خیر  . اما مطمئن باشید این رادیو انتظارات شما را بر آورده خواهد کرد .

لازم به ذکر است این دستگاه از محبوب ترین نسل تکنولوژی LTE نوع FDD (مخفف: frequency division duplex) و تکنولوژی LTE نوع TDD (مخفف Time Division Duplexing) پشتیبانی می نماید .

باند های بین المللی پشتیبانی شده توسط این دستگاه در تکنولوژی LTE نوع FDD شامل باند 1 (2100MHz) | باند 3 (1800MHz) | باند 5 (850MHz) | باند 7 (2600MHz) | باند 8 (900MHz) | باند 20 (800MHz) |باند 28 (700MHz) می باشد . لذا با توجه به باند های ذکر شده این دستگاه قادر است از سیم کارت های 4G/LTE اپراتور های کشور که اکثرا در باند 3 و باند 7 اقدام به سرویس رسانی میکنند , پشتیبانی نماید. همچنین در صورتی که اپراتوری از سایر باند های ذکر داده شده پشتیبانی نماید , می توانید با کسب اطلاع قبلی نسبت به خرید سیم کارت آن اپراتور اقدام نمائید.

باند های بین المللی پشتیبانی شده توسط این دستگاه در تکنولوژی LTE نوع TDD شامل باند 38 (2600MHz) | باند 40 (2300MHz) | باند 41 (2500MHz) می باشد . لذا با توجه به اینکه اکثر اپراتور های کشور در شبکه TD-LTE از باند 42 (3500MHz) اقدام به سرویس رسانی میکنند , این دستگاه قادر به پشتیبانی از سیم کارت TD-LTE در ایران نمی باشد . اما در صورتی که اپراتوری از باند های ذکر داده شده پشتیبانی نماید میتوانید نسبت به خرید سیم کارت آن اپراتور برای دریافت اینترنت LTE نوع TDD اقدام نمائید .

باند های بین المللی پشتیبانی شده توسط این دستگاه در شبکه 3G شامل باند 1 (2100MHz) | باند 3 (1800MHz) | باند 5 (850MHz) | باند 8 (900MHz) می باشد . قابل ذکر است این دستگاه در شبکه 3G از کارت یا ماژول R8 (حداکثر نرخ انتقال دیتا از برج رادیوئی به دستگاه 42.2 مگابیت بر ثانیه که به اصطلاح Downlink نام دارد و از دستگاه به برج رادیوئی 11.2 مگابیت بر ثانیه که اصطلاحا Uplink نام دارد) بهره می برد.



عملیات نصب و راه اندازی در این دستگاه به سهولت امکانپذیر می باشد و احتیاج به دانش تخصصی نخواهد داشت . شما می توانید ابتدا یک سیم کارت با قابلیت پوشش شبکه 3G/4G/LTE خریداری و سپس با اتصال سیم کارت به دستگاه با وارد کردن یک تنظیمات ساده به نزدیکترین دکل اپراتور مربوط به سیم کارت خود متصل و اینترنت را برای یک کاربر از طریق پورت شبکه دریافت نمائید . همچنین شما می توانید نسبت به اشتراک گذاری اینترنت دریافتی از طریق اکسس پوینت های بی سیم میکروتیک و یا سایر برند ها در محیط های داخلی و بیرونی اقدام نمائید .

LHG LTE18 kit از لحاظ سخت افزاری شامل 1 عدد پورت اترنت با پشتیبانی از سرعت 10 و 100 و 1000 مگابیت بر ثانیه (با قابلیت PoE IN) , پردازنده 2 هسته ائی مدل 88F3720 معماری ARM 64bit با فرکانس 800 مگاهرتز برای هر هسته , 256 مگابایت مقدار فضای ذخیره گاه حافظه (RAM رم) , 16 مگابایت مقدار فضای ذخیره سازی Storage با استاندارد FLASH , یک عدد شیار مخصوص برای اتصال سیم کارت (سایز Micro SIM) , کلید سخت افزاری برای ریست تنظیمات دستگاه و کلید مد (Mode) می باشد.

از دیگر امکانات و خصوصیات برجسته در این محصول می توان به دارا بودن گواهینامه ها و تائیدیه های بین المللی CE, EAC, ROHS , ابعاد 315x170 mm , قابلیت کار در شرایط دمائی 40- الی 70+ درجه سانتیگراد , حداکثر توان مصرف انرژی 8W , منبع تغذیه از نوع PoE , سطح دسترسی در سیستم عامل Level 3 , متعلقات لازم برای نصب و تیون آسان رادیو اشاره نمود . لازم به ذکر است این مطلب توسط فروشگاه تندیس ترجمه و گرد آوری شده است . در صورتی که تجربه یا نکته نظری نسبت به عملکرد محصول دارید می توانید با درج پیام در بخش نظرات ما را از آن آگاه نمائید .

نمای پنل ورودی رادیو





1. کلید Mode
2. کلید Reset
3. پورت اترنت با قابلیت PoE IN به منظور تامین جریان برق دستگاه از طریق PoE یا سوئیچ PoE با ولتاژ و استاندارد مشابه
4. محل اتصال سیم کارت سایز microSIM شبکه3G/4G/LTE

راهنمای نصب اتصالات




مشخصات فنی محصول



Specifications
Product code	ATLGM&EG18-EA
Architecture	ARM 64bit
CPU	88F3720
CPU core count	2
CPU nominal frequency	800 MHz
RouterOS license	Level 3 v7
Size of RAM	256MB
Storage size	16 MB
Storage type	FLASH
MTBF	Approximately 200'000 hours at 25C
Tested ambient temperature	-40°C to 70°C
Powering
Number of DC inputs	1 (PoE-IN)
PoE input Voltage	12-57 V
Max power consumption	8W
PoE IN	802.3af/at
Cooling type	Passive
Mobile
3G Category	R8 (42.2Mbps Downlink, 11.2Mbps Uplink)
3G bands	1 (2100MHz) / 3 (1800MHz) / 5 (850MHz) / 8 (900MHz)
LTE Category	18 (1.2Gbps Downlink, 150Mbps Uplink)
LTE FDD bands	1 (2100MHz) / 3 (1800MHz) / 5 (850MHz) / 8 (900 MHz) / 20 (800MHz) / 28 (700MHz) / 7 (2600MHz)
LTE TDD bands	38 (2600MHz) / 40 (2300MHz) / 41 (2500MHz)
Ethernet
10/100/1000 Ethernet ports	1
Peripherals
Number of SIM slots	1 Modem (Micro SIM)
MiniPCI-e slots	1
Other
Mode button	Yes
Certification & Approvals
Certification	CE, EAC, ROHS
IP	54



دانلود فایل توضیحات		دانلود فایل های مرتبط	دانلود فایل راهنمای کاربر

متعلقات همراه محصول
