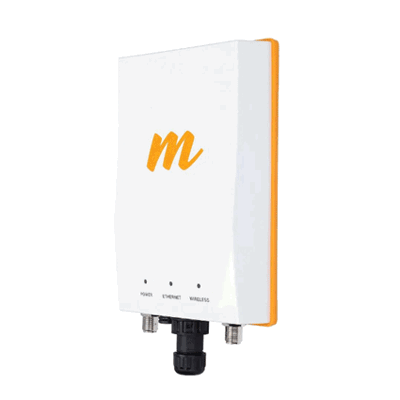

رادیو وایرلس میموسا مدل B5c Mimosa B5c Point-to-Point Backhaul Radio


0.0 (0)
بدون دیدگاه
گارانتی دستکاه :

بررسی مشخصات , خرید آنلاین و قیمت B5c رادیو وایرلس مایموسا Mimosa B5c Point-to-Point Backhaul Radio , ایده آل برای برقراری ارتباط های وایرلس نقطه به نقطه با نرخ فیبر در مسافت های کوتاه , متوسط , بلند (بستگی به نوع آنتن اتصالی)

آماده ارسال

برای قیمت با بخش فروش تماس بگیرید
وزن : 1.6 کیلوگرم طول : 267 میلیمتر عرض : 158 میلیمتر ارتفاع : 74.02 میلیمتر

کالاهای مشابه

معرفی

Mimosa B5c با نام تجاری B5c یک دستگاه رادیو وایرلس بسیار قدرتمند با عملکرد فوق العاده بالا از محصولات کمپانی میموسا میباشد که از آن میتوانید در شبکه های های وایرلس بیرونی که نیاز به تبادل اطلاعات با نرخ فیبر را دارند استفاده نمائید . همچنین قابل ذکر است این دستگاه دارای آنتن داخلی نمیباشد و شما بستگی به فاصله مورد نظر , میتوانید این رادیو را با استفاده از کابل رابط به انواع آنتن با ساختار دو قطبی در بازه فرکانسی 4.9 الی 6.1 گیگاهرتز متصل نمائید و در ارتباط های وایرلس نقطه به نقطه در مسافت های کوتاه , متوسط و طولانی به کار بگیرید.

از ویژگی ها و خصوصیات برجسته در این دستگاه میتوان به قابلیت کار در بازه فرکانس  4.9 لی 6.1 گیگاهرتز
| امکان تبادل اطلاعات حداکثر تا نرخ 1.7 گیگابیت بر ثانیه (PHY) و 1.5 گیگابیت بر ثانیه IP مجموع UL/DL | قابلیت اتصال به انواع آنتن با ساختار دو قطبی در فرکانس مرتبط | مدولاسیون و مایمو 4x4:4 MIMO OFDM up to 256QAM | پشتیبانی از پروتکل های وایرلس TDMAو TDMA-FD | پشتیبانی همزمان دستگاه از دو کانال ارسال و دریافت اطلاعات Dual Links | پشتیبانی از قابلیت Spectrum analysis به منظور تجزیه و تحلیل آلودگی فرکانسی محیط | پشتیبانی از قابلیت Auto Everything به منظور ست کردن خودکار بهترین تنظیمات بستگی به شرایط و پارامتر های ارتباط | پشتیبانی از سامانه ماهواره ای ناوبری جهانی (GNSS) نوع GPS و GLONASS و بهره گیری از بدنه کاملا ضد آب با مرقوب ترین نوع آلیاژ با استاندارد IP67 اشاره نمود.




پشتیبانی همزمان دستگاه از دو کانال ارسال و دریافت اطلاعات به طور قطع نقطه قوت این رادیو نسبت به سایر تجهیزات مشابه میباشد . استفاده از ویژگی Dual Link باعث میشود که Load balancing به راحتی پیاده سازی شود و تداخل را در ارتباط برقرار شده به حداقل ممکن برساند . بدین صورت که ٬ اگر در کانالی که ارتباطی برقرار شده است تداخل احساس شود ٬ همزمان با برقراری ارتباط , رادیو به دنبال پیدا کردن کانال جایگزین میگردد . این در حالیست که در محیط های پر ازدحام ٬ میتوان پهنای باند را با همان نرخ انتقال داده در دو کانال تقسیم نمود .

همچنین از دیگر ویژگی بسیار برجسته در این رادیو میتوان به
پشتیبانی از قابلیت Spectrum analysis اشاره نمود که به صورت خودکار ضمن مشخص کردن وضعیت فعلی ارتباط شما به تجزیه و تحلیل آلودگی فرکانسی محیط میپردازد و آن را در جدولی پویا در اختیار اپراتور قرار میدهد . همچنین این امکان برای شما فراهم میباشد که با فعال کردن قابلیت Auto Everything (همه چیز خودکار) ست کردن برخی از تنظیمات مهم لینک را به سیستم عامل رادیو بسپارید که همواره به صورت خودکار بهترین تصمیم را در برقراری لینک ارتباطی خواهد گرفت که شامل پارامتر هایی مانند تنظیم فرکانس ٬ تنظیم پهنای باند و تنظیم سطح توان سیگنال ارسالی دستگاه و بر اساس بازخوردهای محیط انتشار میباشد . لازم به ذکر است این امکان برای شما فراهم میباشد تا نسبت به تغییر یا ویرایش برخی پارامتر ها از قبلی توان آنتن و ... در قابلیت Auto Everything نیز اقدام نمائید .



پشتیبانی از پروتکل های وایرلس TDMA و TDMA-FD دسترسی چندگانه تقسیم زمانی (TDMA) که یک پروتکل قطعی است از دیگر ویژگی های برجسته این دستگاه میباشد که در آن به هر دستگاه یک شکاف زمانی اختصاص داده می شود که در طی آن مجاز به ارسال است. این اجازه می دهد تا رادیوهای همتا شده از کانال های مشابه استفاده کنند و از برخورد و تداخل Tx/Rx جلوگیری کنند. رویکرد میموسا برای حفظ قابلیت اطمینان لینک بالا در محیط‌های متراکم 5 گیگاهرتز، بارگذاری تعادل در دو کانال مستقل با استفاده از TDMA است (تصویر پائین). اگر یکی از دو کانال تداخل داشته باشد، از کانال دیگر برای انتقال و دریافت تمام داده ها استفاده می شود.


تصویر بالا ارتباط TDMA میموسا با دو کانال مجزا (آبی و سبز) را نشان میدهد


Frequency-Division Duplex (FDD) پروتکل دیگری است که از دو کانال نیز استفاده می کند. کانال اول برای ارسال و کانال دوم برای دریافت استفاده می شود (تصویر پائین). اگر تداخل در هر یک از کانال ها تجربه شود، کل انتقال قطع می شود و باید تکرار شود. دلیل این امر این است که هر دو کانال برای انتقال موفقیت آمیز داده ها باید عاری از تداخل باشند. لذا TDMA به دلیل کارایی برتر و انعطاف پذیری بالا در مقایسه با FDD برای محصولات بک هاول Mimosa انتخاب شد.



تصویر بالا ارتبط FDD غیر میموسا با دو کانال مجزا را نشان میدهد

همچنین از دیگر ویژگی و خصوصیات برجسته در این رادیو میتوان به بهره گیری از 1 عدد پورت اترنت با پشتیبانی از سرعت 10 و 100 و 1000 مگابیت بر ثانیه , حداکثر توان مصرف انرژی 20W , قابلیت تنظیم و پیکربندی سریع رادیو از طریق رابط بی سیم موجود در فرکانس 2.4 گیگاهرتز , منبع تغذیه از نوع POE 48V با پشتیبانی از استاندارد 802.3at , تعبیه دو عدد کانکتور خروجی Ntype Female برای اتصال به آنتن بیرونی با استفاده از کابل رابط , حداکثر توان خروجی برای stream-2 30dBm و برای stream-4 27dBm , ابعاد 267x158x74 mm , وزن 1.6 کیلوگرم و قابلیت کار در شرایط دمائی 40 الی 55 درجه سانتیگراد اشاره نمود .

  • فاقد آنتن داخلی با قابلیت اتصال به انواع آنتن سالید دیش با ساختار دو قطبی در بازه فرکانسی مرتبط
  • ایده آل برای برقرای ارتباط های وایرلس نقطه به نقطه با نرخ فیبر در شبکه های حساس در فواصل کوتاه , متوسط و دور (با توجه به انتخاب آنتن اتصالی با توان مناسب)
  • فرکانس پشتیبانی شده 4.9 لی 6.1 گیگاهرتز (باند 4900 الی 6100 مگاهرتز)
  • امکان تبادل اطلاعات حداکثر تا نرخ 1.7 گیگابیت بر ثانیه (PHY) و 1.5 گیگابیت بر ثانیه IP به صورت تجمیعی UL/DL
  • 1 عدد پورت اترنت با پشتیبانی از سرعت 10 و 100 و 1000 مگابیت بر ثانیه
  • مدولاسیون و مایمو : 4x4:4 MIMO OFDM up to 256QAM
  • پشتیبانی از پروتکل های وایرلس TDMAو TDMA-FD
  •  پشتیبانی همزمان دستگاه از دو کانال ارسال و دریافت اطلاعات Dual Links
  • پشتیبانی از قابلیت Spectrum analysis به منظور تجزیه و تحلیل آلودگی فرکانسی محیط
  • پشتیبانی از قابلیت Auto Everything به منظور گرفتن بهترین تصمیم به صورت خودکار بستگی به شرایط و پارامتر های ارتباط
  • پشتیبانی از سامانه ماهواره ای ناوبری جهانی (GNSS) نوع GPS و GLONASS به منظور تیون هرچه دقیقتر ارتباط
  • بهره گیری از بدنه کاملا ضد آب با مرقوب ترین نوع آلیاژ با استاندارد IP67
  • حداکثر توان مصرف انرژی 20W
  • قابلیت تنظیم و پیکربندی سریع رادیو از طریق رابط بی سیم موجود در فرکانس 2.4 گیگاهرتز
  • ,تعبیه دو کانکتور خروجی Ntype Female برای اتصال به آنتن بیرونی با استفاده از کابل رابط
  • حداکثر توان خروجی برای stream-2 30dBm و برای stream-4 27dBm
  •  ابعاد 267x158x74 mm
  • وزن 1.6 کیلوگرم
  • قابلیت کار در شرایط دمائی 40 الی 55 درجه سانتیگراد


نمای پنل ورودی اتصالات رادیو

  1. LED های تعیین وضعیت اتصالات دستگاه
  2. کانکتور N-type Female برای اتصال به آنتن بیرونی (Vertical Polarization)
  3. پورت اترنت با قابلیت PoE IN به منظور تامین جریان برق و دیتا دستگاه از طریق PoE
  4. کانکتور N-type Female برای اتصال به آنتن بیرونی (Horizontal polarization)




مشخصات فنی محصول




Performance

 Product code  mimosa B5c
 Max Throughput  Up to 1.5 Gbps IP aggregate UL/DL (1.7 Gbps PHY)
 Low Latency  <1 ms in Auto Mode
 Wireless Protocols  TDMA, TDMA-FD



Radio

 MIMO & Modulation  4x4:4 MIMO OFDM up to 256QAM
 Bandwidth  Single or Dual 20/40/80 MHz channels
 Frequency Range  4900–6200 MHz restricted by country of operation
 (‘new’ US/FCC 5600–5650 support)
 Max Output Powe  30 dBm (2-stream)
 27 dBm (4-stream)
 Sensitivity ( MCS 0 )  -87 dBm @ 80 MHz
 -90 dBm @ 40 MHz
 -93 dBm @ 20 MHz



Power

 Max Power Consumption  20W
 System Power Method  48 V DC 802.3 at compliant power injectors
 System Lightning & ESD Protection  6 kV
 PoE Power Supply  Passive POE compliant, 48-56 V Power over Ethernet
 supply with IEC61000-4-5 surge protection




Physical

 Dimensions  Height - 267 mm (10.5”)
 Width - 158 mm (6.2”)
 Depth - 74 mm (3”)
 Weight  1.6 kg (3.5 lbs)
 Enclosure Characteristics  Outdoor UV stabilized plastic
 Aluminum mounting panel
 Wind Survivability  200 km/h (125 mph)
 Wind Loading  9.89 kg @ 160 km/h (21.8 lbs @ 100 mph)
 Mounting  Dual standard pole straps for 30 mm (1.18”) to 90 mm (3.54”) OD pipes
 Connector Type  Female Type N (x2), intended for use with dual polarization antenna





Environmental

 Outdoor Ingress Protection Rating  IP67
 Operating Temperature  -40°C to +55°C (-40°F to 131°F)
 Operating Humidity  5 to 100% condensing
 Operating Altitude  4,420 m (14,500’) maximum
 Shock & Vibration  ETS 300-019-2-4 class 4M5




Features

 Gigabit Ethernet  10/100/1000-BASE-T
 Dual Link Operation  2 independent dual-stream radios operating on non-contiguous frequencies;
 Automatic load balancing of traffic across 4 total MIMO streams with individual
 stream encoding up to 256 QAM
 Management Services  Mimosa cloud monitoring and management; SNMPv2 & Syslog legacy monitoring
 HTTPS; HTML 5 based Web UI; 2.4 GHz 802.11b/g/n radio for local management access
 Smart Antenna Alignment  Hands-free dedicated 2.4 GHz Wi-Fi management radio alignment too
 Smart Spectrum Management  Active scan monitors/logs ongoing RF interference across channels (no service impact)
 Dynamic auto-optimization of channel and bandwidth use
 Security  128-bit AES PSK with hardware acceleration
 QoS  Supports 4 pre-configured QoS levels
 GPS Location  GNSS-1 (GPS + GLONASS)
 Collocation Synchronization  1PPS GPS TX/RX synchronization for collocated cochannel radios
 Adjustable up/downstream bandwidth ratio




Regulatory + Compliance

 Approvals  FCC Part 15.407 and Part 90Y
 IC RSS210 and RSS111
 CE
 ETSI 301 893/302 502
 RoHS Compliance  Yes
 Safety  UL/EC/EN/ 60950-1 + CSA-22.2


دانلود فایل های مرتبط راهنمای سیستم عامل  دانلود فایل توضیحات
Download Download Download


متعلقات همراه محصول

مشخصات فنی
مشخصات فنی
نام محصول
رادیو وایرلس میموسا مدل B5c
ابعاد
267x158x74 mm
سایر مشخصات فنی
مدولاسیون و مایمو : 4x4 MIMO OFDM up to 256QAM
پشتیبانی از پروتکل های وایرلس TDMAو TDMA-FD
پشتیبانی از تجزیه و تحلیل خودکار پارامتر های ارتباط Spectrum analysis
پشتیبانی همزمان دستگاه از دو کانال ارسال و دریافت اطلاعات Dual Links
پشتیبانی از سامانه ماهواره ای ناوبری جهانی (GNSS) نوع GPS و GLONASS
مشخصات برق محصول
سایر مشخصات برق محصول
تعداد ورودی تامین جریان برق 1 عدد (قابلیت PoE IN)
ولتاژ ورودی PoE IN 48-57V
حداکثر توان مصرف انرژی 20W
مشخصات خروجی اترنت
تعداد پورت اترنت
1 عدد
سرعت پورت اترنت
پشتیبانی از سرعت 10 و 100 و 1000 مگابیت بر ثانیه
سایر مشخصات خروجی اترنت
قابلیت PoE IN در پورت اترنت
مشخصات بیسیم
فرکانس
5.8 گیگاهرتز
توان آنتن
فاقد آنتن
زاویه تابش
-
حداکثر سرعت بی سیم
1.5Gbit/S
سایر مشخصات بیسیم
فرکانس پشتیبانی شده 4.9 لی 6.1 گیگاهرتز
تبادل اطلاعات حداکثر تا نرخ 1.7 گیگابیت بر ثانیه (PHY)
تبادل اطلاعات حداکثر تا نرخ 1.5 گیگابیت بر ثانیه IP مجموع DL/UL
حداکثر توان خروجی stream-2 30dBm
حداکثر توان خروجی stream-4 27dBm
رابط و خروجی های دستگاه جانبی دستگاه
سایر رابط و خروجی های دستگاه
2 عدد کانکتور N-type Female برای اتصال به آنتن بیرونی
مشخصات دیگر
سایر مشخصات دیگر
ایده آل برای استفاده در ارتباط های وایرلس نقطه به نقطه تا مسافت +50 کیلومتر (در صورت اتصال آنتن مناسب)
قابلیت تنظیم و پیکربندی سریع رادیو از طریق رابط بی سیم موجود در فرکانس 2.4 گیگاهرتز
