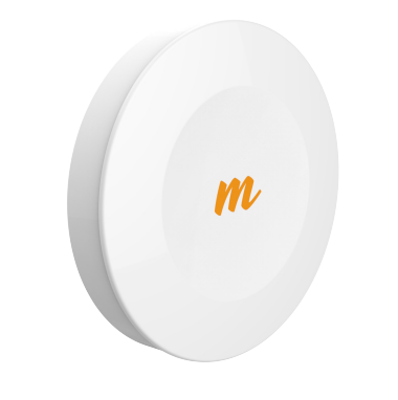

رادیو وایرلس میموسا مدل B5 Mimosa B5 Point-to-Point Backhaul Radio

Mimosa B5 با نام تجاری B5 یک دستگاه رادیو وایرلس بسیار قدرتمند با عملکرد فوق العاده بالا از محصولات کمپانی میموسا میباشد که از آن میتوانید در شبکه های های وایرلس بیرونی در حالت های نقطه به نقطه حداکثر تا مسافت 1 الی 10 کیلومتر که نیاز به تبادل اطلاعات با نرخ فیبر را دارند استفاده نمائید .همچنین قابل ذکر است در طراحی این دستگاه از فناوری خلاقانه ادغام کل سیستم رادیوئی (رادیو و آنتن به صورت یکپارچه) استفاده شده است که از این حیص یک مزیت بسیار بزرگ محسوب میشود که سبب حذف کابل های ارتباطی و جلوگیری از افت سیگنال و هدر رفتن بسته ها خواهد شد .

از ویژگی ها و خصوصیات برجسته در این دستگاه میتوان به قابلیت کار در بازه فرکانس  5.15 لی 5.85 گیگاهرتز | امکان تبادل اطلاعات حداکثر تا نرخ 1.7 گیگابیت بر ثانیه (PHY) و 1.5 گیگابیت بر ثانیه IP مجموع UL/DL | مدولاسیون و مایمو 4x4:4 MIMO OFDM up to 256QAM | پشتیبانی از پروتکل های وایرلس TDMA , TDMA-FD و auto-TDMA | پشتیبانی همزمان دستگاه از دو کانال ارسال و دریافت اطلاعات Dual Links | پشتیبانی از قابلیت Spectrum analysis به منظور تجزیه و تحلیل آلودگی فرکانسی محیط | پشتیبانی از قابلیت Auto Everything به منظور گرفتن بهترین تصمیم به صورت خودکار توسط رادیو بستگی به شرایط و پارامتر های ارتباط | پشتیبانی از سامانه ماهواره ای ناوبری جهانی (GNSS) نوع GPS و GLONASS | امکان پیکربندی و بازبینی سریع رادیو از طریق رابط بی سیم در فرکانس 2.4 گیگاهرتز و بهره گیری از بدنه کاملا ضد آب با مرقوب ترین نوع آلیاژ با استاندارد IP67 اشاره نمود که سعی میشود توضیحات مختصری در ارتباط با این موارد ذکر گردد.

همچنین از ویژگی که در متن بالا در ارتباط با این رادیو ذکر شد میتوان به پشتیبانی از قابلیت Spectrum analysis اشاره نمود که به صورت خودکار ضمن مشخص کردن وضعیت فعلی ارتباط شما به تجزیه و تحلیل آلودگی فرکانسی محیط میپردازد و آن را در جدولی پویا در اختیار اپراتور قرار میدهد . همچنین این امکان برای شما فراهم میباشد که با فعال کردن قابلیت Auto Everything (همه چیز خودکار) ست کردن برخی از تنظیمات مهم لینک را به سیستم عامل رادیو بسپارید که همواره به صورت خودکار بهترین تصمیم را در برقراری لینک ارتباطی خواهد گرفت که شامل پارامتر هایی مانند تنظیم فرکانس ٬ تنظیم پهنای باند و تنظیم سطح توان سیگنال ارسالی دستگاه و بر اساس بازخوردهای محیط انتشار میباشد . لازم به ذکر است این امکان برای شما فراهم میباشد تا نسبت به تغییر یا ویرایش برخی پارامتر ها از قبلی توان آنتن و ... در قابلیت Auto Everything نیز اقدام نمائید .


پشتیبانی همزمان دستگاه از دو کانال ارسال و دریافت اطلاعات از ویژگی بسیار برجسته این رادیو نسبت به تجهیزات مشابه در بازار میباشد که به طور قطع انقلابی در ارتباط های بی سیم در فرکانس 5 گیگاهرتز قلمداد میشود که کمتر رادیویی از آن بهره میبرد . استفاده از ویژگی Dual Link باعث میشود که Load balancing به راحتی پیاده سازی شود و تداخل را در ارتباط برقرار شده به حداقل ممکن برساند . بدین صورت که ٬ اگر در کانالی که ارتباطی برقرار شده است تداخل احساس شود ٬ همزمان با برقراری ارتباط , رادیو به دنبال پیدا کردن کانال جایگزین میگردد . این در حالیست که در محیط های پر ازدحام ٬ میتوان پهنای باند را با همان نرخ انتقال داده در دو کانال تقسیم نمود .

پشتیبانی از پروتکل های وایرلس TDMA و TDMA-FD دسترسی چندگانه تقسیم زمانی (TDMA) که یک پروتکل قطعی است از دیگر ویژگی های برجسته این دستگاه میباشد که در آن به هر دستگاه یک شکاف زمانی اختصاص داده می شود که در طی آن مجاز به ارسال است. این اجازه می دهد تا رادیوهای همتا شده از کانال های مشابه استفاده کنند و از برخورد و تداخل Tx/Rx جلوگیری کنند. رویکرد میموسا برای حفظ قابلیت اطمینان لینک بالا در محیط‌های متراکم 5 گیگاهرتز، بارگذاری تعادل در دو کانال مستقل با استفاده از TDMA است (تصویر پائین). اگر یکی از دو کانال تداخل داشته باشد، از کانال دیگر برای انتقال و دریافت تمام داده ها استفاده می شود.

تصویر بالا ارتباط TDMA میموسا با دو کانال مجزا (آبی و سبز) را نشان میدهد

Frequency-Division Duplex (FDD) پروتکل دیگری است که از دو کانال نیز استفاده می کند. کانال اول برای ارسال و کانال دوم برای دریافت استفاده می شود (تصویر پائین). اگر تداخل در هر یک از کانال ها تجربه شود، کل انتقال قطع می شود و باید تکرار شود. دلیل این امر این است که هر دو کانال برای انتقال موفقیت آمیز داده ها باید عاری از تداخل باشند. لذا TDMA به دلیل کارایی برتر و انعطاف پذیری بالا در مقایسه با FDD برای محصولات بک هاول Mimosa انتخاب شد.


تصویر بالا ارتبط FDD غیر میموسا با دو کانال مجزا را نشان میدهد

همچنین از دیگر ویژگی و خصوصیات برجسته در این رادیو میتوان به بهره گیری از 1 عدد پورت اترنت با پشتیبانی از سرعت 10 و 100 و 1000 مگابیت بر ثانیه , حداکثر توان مصرف انرژی 20W , منبع تغذیه از نوع POE 48V , حداکثر توان خروجی برای stream-2 30dBm و برای stream-4 27dBm , ابعاد 267x158x74 mm , وزن 1.6 کیلوگرم , مقاومت در برابر باد های شدید تا 200 کیلومتر در ساعت , قابلیت کار در شرایط دمائی 40 الی 55 درجه سانتیگراد و امکان ایجاد اکانت در Mimosa cloud با قابلیت ذخیره بک آپ تنظیمات , آپدیت firmware و مشاهده وضعیت لینک ها از طریق نقشه اشاره نمود .

نمای پنل ورودی اتصالات رادیو




1. جایگاه اتصال براکت به رادیو و سپس استقرار دستگاه بر روی لوله یا دکل
2. LED های تعیین وضعیت اتصالات دستگاه
3. پورت اترنت با قابلیت PoE IN به منظور تامین جریان برق و دیتا دستگاه از طریق PoE





مشخصات فنی محصول



Performance
Product code	mimosa B5
Max Throughput	Up to 1.5 Gbps IP aggregate UL/DL (1.7 Gbps PHY)
Low Latency	<1 ms in Auto Mode
Wireless Protocols	TDMA, TDMA-FD , Auto-TDMA
Radio
MIMO & Modulation	4x4:4 MIMO OFDM up to 256QAM
Bandwidth	Single or Dual 20/40/80 MHz channels
Frequency Range	5150–5875 MHz restricted by country of operation  (*new* US/FCC 5600–5650 support)
Max Output Powe	30 dBm (2-stream)  27 dBm (4-stream)
Sensitivity ( MCS 0 )	-87 dBm @ 80 MHz  -90 dBm @ 40 MHz  -93 dBm @ 20 MHz
Antenna
Gain	25dBi
Beamwidth ( 3dB )	8° (HPOL and VPOL)
Elevation Adjust	±20° mechanical adjust
Front-to-Back Ratio	>30 dB
Cross-Polar Isolation	>20 dB
Polarization	Dual-linear (horizontal & vertical)
Power
Max Power Consumption	20W
System Power Method	48 V DC 802.3 at compliant power injectors
System Lightning & ESD Protection	6 kV
PoE Power Supply	Passive POE compliant, 48-56 V Power over Ethernet supply  with IEC61000-4-5 surge protection
Physical
Dimensions	Diameter - 442 mm (17.4”)  Depth - 362 mm (14.3”) with bracket
Weight	4.9 kg (10.8 lbs) with bracket
Enclosure Characteristics	Single enclosure with radome  Outdoor UV stabilized plastic  Painted steel bracket plate
Wind Survivability	200 km/h (125 mph)
Wind Loading	39 kg @ 160 km/h (86 lbs @ 100 mph)
Mounting	Pole mounting kit included for 30mm (1.18”) to 90mm (3.54”) OD pipes
Environmental
Outdoor Ingress Protection Rating	IP67
Operating Temperature	-40°C to +55°C (-40°F to 131°F)
Operating Humidity	5 to 100% condensing
Operating Altitude	4,420 m (14,500’) maximum
Shock & Vibration	ETS 300-019-2-4 class 4M5
Features
Gigabit Ethernet	10/100/1000-BASE-T
Dual Link Operation	2 independent dual-stream radios operating on non-contiguous frequencies  Automatic load balancing of traffic across 4 total MIMO streams  with individual stream encoding up to 256 QAM
Management Services	Mimosa cloud monitoring and management; SNMPv2 & Syslog legacy monitoring  HTTPS; HTML 5 based Web UI; (2.4 GHz WiFi management module no longer available as  of February 2021)
Smart Spectrum Management	Active scan monitors/logs ongoing RF interference across channels (no service impact)  Dynamic autooptimization of channel and bandwidth use
Security	128-bit AES PSK with hardware acceleration
QoS	Supports 4 pre-configured QoS levels
GPS Location	GNSS-1 (GPS + GLONASS)
Collocation Synchronization	1PPS GPS TX/ RX synchronization for collocated co-channel radios  Adjustable up/downstream bandwidth ratio
Regulatory + Compliance
Approvals	FCC Part 15.407, IC RSS210, CE, ETSI 301 893/302 502
RoHS Compliance	Yes
Safety	UL/EC/EN/ 60950-1 + CSA-22.2
