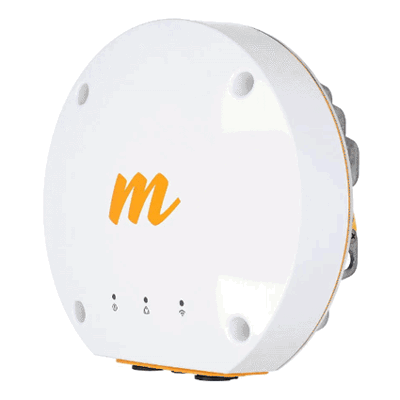

رادیو وایرلس میموسا مدل B11 Mimosa B11 Point-to-Point Backhaul Radio


0.0 (0)
بدون دیگاه

بررسی مشخصات , خرید آنلاین و قیمت B11 رادیو بک هال میموسا Mimosa B11 Point-to-Point Backhaul Radio , ایده آل برای برقراری ارتباط های وایرلس نقطه به نقطه با نرخ فیبر در مسافت های کوتاه , متوسط , بلند (بستگی به نوع آنتن اتصالی) در فرکانس 11 گیگاهرتز

موجود نیست
متاسفانه این کالا در حال حاضر موجود نیست. می‌توانید از محصولات مشابه این کالا دیدن نمایید
وزن : 2 کیلوگرم طول : 260 میلیمتر عرض : 158 میلیمتر ارتفاع : 70 میلیمتر
معرفی

Mimosa B11 با نام تجاری B11 یک دستگاه رادیو وایرلس بک هال با عملکرد فوق العاده بالا از محصولات کمپانی میموسا در فرکانس 11 گیگاهرتز میباشد که برای عصر اینترنت مدرن طراحی و تولید شده است که فورا می توانید نیازهای پهنای باند متغیری که مشتریان بالا دستی ( UpStream) ماننند اپراتور های ارائه دهنده اینترنت و پهنای باند و همچنین مشتریان پائین دستی (downstream) شرکت ها و ارگان ها را که به پهنای باند با نرخ فیبر برای ارتباط های وایرلس نیاز دارند را تامین نماید . همچنین قابل ذکر است این دستگاه دارای آنتن داخلی نمیباشد و شما بر حسب فاصله مورد نظر میتوانید این رادیو را به انواع آنتن در فرکانس مرتبط و با ساختار متناسب با کانکتور متصل نمائید و در ارتباط های وایرلس نقطه به نقطه در مسافت های دور تا +100 کیلومتر به کار بگیرید.

از ویژگی ها و خصوصیات بسیار برجسته در این رادیو بک هال قدرتمند میتوان به قابلیت کار در فرکانس 11 گیگاهرتز (باند 10000-11700 مگاهرتز) |
امکان تبادل اطلاعات حداکثر تا نرخ 1.7 گیگابیت بر ثانیه | مدولاسیون و مایمو 4x4:4 MIMO OFDM up to 256QAM | پشتیبانی از پروتکل های وایرلس TDMAو TDMA-FD | پشتیبانی همزمان دستگاه از دو کانال ارسال و دریافت اطلاعات Dual Links | بهره گیری از پورت SFP برای اتصال ماژول های فیبر نوری با پشتیبانی از سرعت 1G | بهره گیری از پورت اترنت با پشتیبانی از سرعت گیگابیت | دارا بودن مجوز حیاتی و فوق العاده مهم  FCC | پشتیبانی از تجزیه و تحلیل خودکار پارامتر های ارتباط Spectrum analysis | پشتیبانی از سامانه ماهواره ای ناوبری جهانی (GNSS) نوع GPS و GLONASS به منظور تیون هرچه دقیقتر ارتباط و بهره گیری از بدنه کاملا ضد آب با مرقوب ترین نوع آلیاژ با استاندارد IP67 اشاره نمود که سعی میشود در ادامه توضیحات مختصری در ارتباط با این موارد ذکر گردد.



فرکانس و ساختار و حالت های قابل استفاده : این رادیو برای کار در فرکانس 11 گیگاهرتز (باند 10000-11700 مگاهرتز)  آماده شده است و با توجه به مسافت لینک میتوانید این رادیو را به آنتن های خاص در فرکانس مرتبط و با ساختار متناسب با کانکتور رادیو متصل نمائید و در ارتباط های وایرلس نقطه به نقطه در مسافت های دور تا +100 کیلومتر به کار بگیرید . در این حالت حداقل و حداکثر مسافت ارتباط را قدرت گیرندگی آنتنی مشخص مینماید که رادیو را به آن مینمائید .

حداکثر نرخ انتقال داده : با توجه به اینکه به آلودگی های فرکانسی رایج در باند 2.4 و 5 گیگاهرتز در محیط های شهری امروزه اکثر تجهیزات قادر به ارائه حداکثری ظرفیت و بازدهی خود نمیباشند و همچنین هزینه ایجاد بستر فیبر در مسافت های کوتاه , متوسط و بلند نیز بسیار گران و مقرون به صرفه نمیباشد . لذا رادیو بک هال میموسا B11 که در رده سیستم های رادیویی مایکروویو طبقه بندی میشود با توجه به در برگیری از طیف فرکانسی خاص  و همچنین ویژگی های سخت افزاری و نرم افزاری فوق العاده ائی که دارد , انتخابی ایده آل و بسیار مطمئن برای ارتباط هایی میباشد که نیز به تبادل اطلاعات با نرخ بالا را دارا میباشند . وجود پهنای باند 1.5 گیگابیت بر ثانیه با تأخیر بسیار کم (تقریبا 1ms) و مکانیسم تقسیم مسیر ترافیک به صورت خودکار نشان از عملکرد فوق العاده قوی این رادیو دارد. به گونه ای که حتی در کاربردهای حساسی چون انتقال صدا و ویدئو نیز بسیار کارآمد خواهد بود. همجنین امکان تبادل اطلاعات حداکثر تا نرخ 1.7 گیگابیت بر ثانیه (PHY) و 750 مگابیت بر ثانیه مجموع UL/DL در حالت TDMA-FD که معمولاً در بازارهای ETSI مورد نیاز است در دسترس شما قرار دارد .

قابلیت Dual Link : پشتیبانی همزمان دستگاه از دو کانال ارسال و دریافت اطلاعات نقطه قوت این رادیو را از سایر تجهیزات مشابه متمایز میکند . استفاده از ویژگی Dual Link باعث میشود که Load balancing به راحتی پیاده سازی شود و تداخل را در ارتباط برقرار شده به حداقل ممکن برساند . بدین صورت که ٬ اگر در کانالی که ارتباطی برقرار شده است تداخل احساس شود ٬ همزمان با برقراری ارتباط , رادیو به دنبال پیدا کردن کانال جایگزین میگردد . این در حالیست که در محیط های پر ازدحام ٬ میتوان پهنای باند را با همان نرخ انتقال داده در دو کانال تقسیم نمود .

اتصالات و خروجی های رادیو : خروجی های این دستگاه شامل 1 عدد پورت اترنت با پشتیبانی از سرعت 10 و 100 و 1000 مگابیت بر ثانیه , 1 عدد پورت SFP برای اتصال ماژول های فیبر نوری با پشتیبانی از سرعت 1 گیگابیت بر ثانیه میباشد . قابل ذکر است مکان بهره گیری به صورت همزمان از پورت فیبر و اترنت مقدور نمیباشد و صرفا میتوانید از پورت اترنت یا از پورت فیبر استفاده نمائید . همچنین تمامی خروجی ها به درپوش های مخصوص مجهز هستند که  از ورود هرگونه ذرات جامد و مایع را به درون دستگاه در شریط سخت اب و هوائی جلوگیری مینماید .



پشتیبانی از پروتکل های وایرلس TDMA و TDMA-FD : پهنای باند مانند شب و روز تغییر می کند در ساعات اوج عصر، بارگیری‌ها و پخش ویدیو اکنون تقریبا 90 درصد ترافیک را تشکیل می‌دهند ، در حالی که خدمات متقارن در طول روز و ترافیک بالادستی اولویت‌ بندی شده مانند همیشه برای مشاغل حیاتی هستند. رادیوهای قدیمی FDD به استفاده از ترافیک متقارن محدود می‌شوند و مقادیر زیادی از طیف را دائماً کم استفاده می‌کنند. با این حال، B11 می تواند با استفاده از فناوری Auto-TDMA به صورت پویا با تقاضای پهنای باند سازگار شود و استفاده از طیف را در طول روز به حداکثر برساند.

همچنین از دیگر ویژگی و خصوصیات برجسته در این رادیو میتوان به حداکثر توان مصرف انرژی 30W , قابلیت نظارت و مدیریت از طریق Mimosa SNMPv2 , مانیتورینگ قدیمی Syslog , رابط وب مبتنی بر HTTPS HTML 5 و رادیو 2.4 گیگاهرتز 802.11b/g/n برای دسترسی مدیریت محلی , منبع تغذیه از نوع POE , حداکثر توان خروجی 25dBm ,  بهره گیری از استاندارد ها و مجوز های بین المللی FCC Part 101 , ROHS , ابعاد 260x158x70 mm , وزن 2 کیلوگرم و قابلیت کار در شرایط دمائی 40 الی 55 درجه سانتیگراد اشاره نمود .

  • فاقد آنتن داخلی با قابلیت اتصال به انواع آنتن با فرکانس مرتبط و ساختار مرتبط
  • ایده آل برای برقرای ارتباط های وایرلس با نرخ فیبر در شبکه های حساس در مسافت های طولانی تا +100 کیلومتر
  • ایده آل برای استفاده در ارتباط های وایرلس نقطه به نقطه در فواصل کوتاه , متوسط و دور (با توجه به انتخاب آنتن اتصالی با توان مناسب)
  • فرکانس پشتیبانی شده فرکانس 11 گیگاهرتز (باند 10000-11700 مگاهرتز)
  • امکان تبادل اطلاعات حداکثر تا نرخ 1.7 گیگابیت بر ثانیه (PHY) و 1.5 گیگابیت بر ثانیه به صورت تجمیعی UL/DL و 750 مگابیت بر ثانیه مجموع UL/DL در حالت TDMA-FD
  • 1 عدد پورت اترنت با پشتیبانی از سرعت 10 و 100 و 1000 مگابیت بر ثانیه
  • 1 عدد پورت SFP برای اتصال ماژول های فیبر نوری با پشتیبانی از سرعت 1 گیگابیت بر ثانیه
  • مدولاسیون و مایمو : 4x4 MIMO OFDM up to 256QAM
  • پشتیبانی از پروتکل های وایرلس TDMAو TDMA-FD
  •  پشتیبانی همزمان دستگاه از دو کانال ارسال و دریافت اطلاعات Dual Links
  • پشتیبانی از تجزیه و تحلیل خودکار پارامتر های ارتباط Spectrum analysis
  • پشتیبانی از سامانه ماهواره ای ناوبری جهانی (GNSS) نوع GPS و GLONASS به منظور تیون هرچه دقیقتر ارتباط
  • بهره گیری از بدنه کاملا ضد آب با مرقوب ترین نوع آلیاژ با استاندارد IP67
  • حداکثر توان مصرف انرژی 30W
  • قابلیت نظارت و مدیریت از طریق Mimosa SNMPv2 | مانیتورینگ قدیمی Syslog | رابط وب مبتنی بر HTTPS HTML 5 | رادیو 2.4 گیگاهرتز 802.11b/g/n برای دسترسی مدیریت محلی
  • حداکثر توان خروجی کارت وایرلس 25dBm
  •  ابعاد 260x158x70 mm
  • وزن 2 کیلوگرم
  • قابلیت کار در شرایط دمائی 40 الی 55 درجه سانتیگراد


نمای پنل ورودی اتصالات رادیو




  1. پورت اترنت با قابلیت PoE IN به منظور تامین جریان برق و دیتا دستگاه از طریق PoE
  2. LED های تعیین وضعیت اتصالات دستگاه
  3. پورت SFP برای اتصال ماژول های فیبر نوری با پشتیبانی از سرعت 1G
  4. کانکتور مخصوص برای اتصال به آنتن های بیرونی با ساختار متناسب و فرکانس مرتبط




مشخصات فنی محصول




Performance

 Product code  B12
 Max Throughput  Up to 1.5 Gbps IP aggregate UL/DL (1.7 Gbps PHY)
 750 Mbps IP aggregate running in TDMA-FD mode typically required in ETSI markets
 Low Latency  <1 ms in Auto Mode
 Wireless Protocols  TDMA, TDMA-FD



Radio

 MIMO & Modulation  4x4:4 MIMO OFDM up to 256QAM
 Bandwidth  Single or Dual 20/40/80 MHz channels
 Frequency Range  10000-11700 MHz restricted by country of operation
 Max Output Powe  27 dBm
 Sensitivity ( MCS 0 )  -87 dBm @ 80 MHz
 -90 dBm @ 40 MHz
 -93 dBm @ 20 MHz



Power

 Max Power Consumption  30W
 System Power Method  48 V DC 802.3 at compliant power injectors
 System Lightning & ESD Protection  6 kV
 PoE Power Supply  Passive POE compliant, 48-56 V Power over Ethernet supply
 with IEC61000-4-5 surge protection




Physical

 Dimensions  Height: 260 mm (10.2")
 Width: 158 mm (9.6")
 Depth: 70 mm (2.8")
 Weight  2 kg (4.5 lbs)
 Enclosure Characteristics  Outdoor UV stabilized plastic Aluminum mounting panel
 Wind Survivability  200 km/h (125 mph)
 Wind Loading  9.89 kg @ 160 km/h (21.8 lbs @ 100 mph)
 Mounting  Direct mount to compatible antenna
 Antenna Connection  Direct connect to circular dual polarized antenna
 Network Interfaces  Single connection ethernet or fiber





Environmental

 Outdoor Ingress Protection Rating  IP67
 Operating Temperature  -40°C to +55°C (-40°F to 131°F)
 Operating Humidity  5 to 100% condensing
 Operating Altitude  4,420 m (14,500’) maximum
 Shock & Vibration  ETS 300-019-2-4 class 4M5




Features

 Gigabit Ethernet  10/100/1000-BASE-T
 Fiber Capable  SFP Cage included Radio accepts either copper Ethernet or SFP
 but does not support simultaneous operation
 Dual Link Operation  2 dual-stream radios operating on non-contiguous frequencies allow for traditional FDD-like
 performance or TDMA Automatic load balancing of traffic across 4 total MIMO streams with
 individual stream encoding up to 256 QAM
 Management Services  Mimosa cloud monitoring and management SNMPv2 & Syslog legacy monitoring HTTPS HTML 5 based Web UI
 2.4 GHz 802.11b/g/n radio for local management access
 Smart Antenna Alignment  Hands-Free dedicated 2.4 GHz Wi-Fi management radio
 Smart Spectrum Management  Active scan monitors/logs ongoing RF interference across channels
 (no service impact) Dynamic auto-optimization of channel and bandwidth use
 Security  128-bit AES PSK with hardware acceleration
 QoS  Supports 4 pre-configured QoS levels
 GPS Location  GNSS-1 (GPS + GLONASS)
 Collocation Synchronization  1PPS GPS TX/RX synchronization for collocated cochannel radios
 Adjustable up/downstream bandwidth ratio




Regulatory + Compliance

 Approvals  FCC Part 101 and EN 302 217
 RoHS Compliance  Yes
 Safety  UL/EC/EN/ 60950-1 + CSA-22.2


دانلود فایل های مرتبط راهنمای سیستم عامل  دانلود فایل توضیحات
Download Download Download


متعلقات همراه محصول

مشخصات فنی
مشخصات فنی
نام محصول
رادیو وایرلس میموسا مدل B11
ابعاد
260x158x70 mm
سایر مشخصات فنی
پشتیبانی همزمان دستگاه از دو کانال ارسال و دریافت اطلاعات Dual Links
پشتیبانی از تجزیه و تحلیل خودکار پارامتر های ارتباط Spectrum analysis
مدولاسیون و مایمو : 4x4 MIMO OFDM up to 256QAM
پشتیبانی از پروتکل های وایرلس TDMAو TDMA-FD
پشتیبانی از سامانه ماهواره ای ناوبری جهانی (GNSS) نوع GPS و GLONASS
مشخصات برق محصول
سایر مشخصات برق محصول
تعداد ورودی تامین جریان برق 1 عدد (قابلیت PoE IN)
ولتاژ ورودی PoE IN 48-56V
حداکثر توان مصرف انرژی 30W
مشخصات خروجی اترنت
تعداد پورت اترنت
1 عدد
سرعت پورت اترنت
پشتیبانی از سرعت 10 و 100 و 1000 مگابیت بر ثانیه
سایر مشخصات خروجی اترنت
قابلیت PoE IN در پورت اترنت
مشخصات بیسیم
فرکانس
10 گیگاهرتز
توان آنتن
فاقد آنتن
زاویه تابش
-
حداکثر سرعت بی سیم Mix
1.5Gbit/S
سایر مشخصات بیسیم
فرکانس پشتیبانی شده 10000 الی 11700 مگاهرتز
تبادل اطلاعات حداکثر تا نرخ 1.7 گیگابیت بر ثانیه (PHY)
تبادل اطلاعات حداکثر تا نرخ 1.5 گیگابیت بر ثانیه مجموع DL/UL
تبادل اطلاعات حداکثر تا نرخ 750 مگابیت بر ثانیه مجموع UL/DL در حالت TDMA-FD
حداکثر توان خروجی 25dBm
رابط و خروجی های دستگاه جانبی دستگاه
سایر رابط و خروجی های دستگاه
1 عدد پورت SFP برای اتصال ماژول های فیبر نوری با پشتیبانی از سرعت 1G
قابلیت اتصال مستقیم به آنتن دو قطبی دایره ای در فرکانس مرتبط
مشخصات دیگر
سایر مشخصات دیگر
ایده آل برای استفاده در ارتباط های وایرلس نقطه به نقطه تا مسافت +100 کیلومتر (در صورت اتصال آنتن مناسب)
