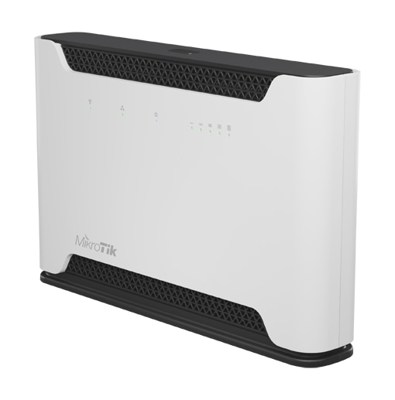

اکسس پوینت روتر LTE میکروتیک مدل Chateau LTE12 Mikrotik LTE/ Products Chateau LTE12 (RBD53G-5HacD2HnD-TC&EG12-EA)

RBD53G-5HacD2HnD-TC&EG12-EA با نام تجاری Chateau LTE12 یک دستگاه اکسس پوینت روتر سیم کار خور سریع و فوق العاده کار آمد و با خروجی های بسیار متنوع از محصولات رده LTE کمپانی میکروتیک می باشد که قابلیت استفاده دو منظوره به عنوان یک مودم سیم کارت خور با قابلیت دریافت اینترنت (شبکه 3G/4G/LTE) در بستر سیم کارت و همچنین استفاده همزمان به عنوان یک دستگاه اکسس پوینت روتر برای پوشش شبکه WiFi در دو باند 2.4GHz و  5GHz را دارا می باشد .


کمپانی میکروتیک در تعریف ابتدائی از این دستگاه آورده است با توجه حجم رو به گسترش کاربران LTE اکنون بسیاری از تجهیزات پاسخگوی نیاز کاربران برای داشتن سرعت بیشتر را نخواهند داشت و یا تجهیزاتی که از سرعت بالاتر پشتیبانی می کنند بسیار گران و با قیمت های غیر واقعی می باشند . ما Chateau LTE12 را به شما پیشنهاد می کنیم  که تمامی نیاز هایی که برای اکثر کاربران خانگی مهم است در آن لحاظ شده است . از کارت یا ماژول رده 12 (سرعت LTE دو برابر مودم های رده 6 تا 600 مگابیت بر ثانیه) تا قابلیت انتشار WiFi در دو باند . اما موارد اعلام شده تنها گزینه های موجود در این دستگاه قدرتمند نیست . Chateau همچنین دارای 5 پورت اترنت گیگابیتی و یک پورت USB در اندازه کامل است که می تواند تمام نیاز های شما را بر اورده نماید . تیم فنی فروشگاه تندیس سعی کرده است در متن زیر توضیحات تکمیلی در ارتباط با این دستگاه را برای شناخت بهتر ارائه دهد .



Chateau LTE12 در مد LTE یک دستگاه پیشرفته با قدرت آنتن بالا (4dBi با زاویه پوشش 360 درجه با قابلیت اتصال آنتن LTE با توان بالاتر) می باشد که ایده آل برای مناطقی خواهد بود که پوشش شبکه در آن برقرار می باشد . همچنین این دستگاه قدرتمند دارای کارت یا ماژول LTE رده 12 با قابلیت تجمیع فرکانس می باشد . این قابلیت به شما اجازه می دهد همزمان از چندین باند استفاده نمائید و این یک مزیت بسیار بزرگ برای بالاتر بردن راندمان و سرویس دهی با سرعت بالاتر (تقریبا دو برابر مودم های رده 6) در مناطقی می باشد که تعداد کاربران زیادی به شبکه LTE متصل شده اند . از این رو سرعت انتقال داده LTE در این دستگاه از برج رادیویی به دستگاه حداکثر 600 مگابیت بر ثانیه که به اصطلاح Downlink نام دارد و از دستگاه به برج رادیویی حداکثر 150 مگابیت بر ثانیه که اصطلاحا Uplink نام دارد می باشد .

لازم به ذکر است این دستگاه در تکنولوژی LTE از محبوب ترین نسل تکنولوژی LTE نوع FDD (مخفف: frequency division duplex) و تکنولوژی LTE نوع TDD (مخفف Time Division Duplexing) پشتیبانی می نماید .

باند های بین المللی پشتیبانی شده توسط این دستگاه در تکنولوژی LTE نوع FDD شامل باند 1 (2100MHz) | باند 3 (1800MHz) | باند 5 (850MHz) | باند 7 (2600MHz) | باند 8 (900MHz) | باند 20 (800MHz) | باند 28 (700MHz) می باشد . لازم به ذکر است با توجه به باند های ذکر شده این دستگاه قادر است از سیم کارت های LTE/4G اپراتور های کشور که اکثرا در باند 3 و باند 7 اقدام سرویس رسانی می کنند , پشتیبانی نماید.

باند های بین المللی پشتیبانی شده توسط این دستگاه در تکنولوژی LTE نوع TDD شامل باند 38 (2600MHz) | باند 40 (2300MHz) | باند 41 (2500MHz) می باشد . لازم به ذکر است با توجه به اینکه اکثر اپراتور های کشور در شبکه TD-LTE از باند 42 (3500MHz) اقدام به سرویس رسانی می کنند , این دستگاه قادر به پشتیبانی از سیم کارت TD-LTE در ایران نمی باشد . اما در صورتی که اپراتوری از باند های ذکر داده شده پشتیبانی نماید می توانید نسبت به خرید سیم کارت آن اپراتور برای دریافت اینترنت LTE نوع TDD اقدام نمائید .

باند های بین المللی پشتیبانی شده توسط این دستگاه در شبکه 3G شامل باند 1 (2100MHz) | باند 3 (1800MHz) | باند 5 (850MHz) | باند 8 (900MHz) می باشد . قابل ذکر است این دستگاه در شبکه 3G از کارت یا ماژول R8  (حداکثر نرخ انتقال دیتا از برج رادیویی به دستگاه 42.5 مگابیت بر ثانیه که به اصطلاح Downlink نام دارد و از دستگاه به برج رادیویی 11.02 مگابیت بر ثانیه که اصطلاحا Uplink نام دارد) بهره می برد .



این دستگاه در مد اکسس پوینت  یک دستگاه روتر بی سیم  پیشرفته و مستقل با قابلیت مسیریابی می باشد . ما به شما توصیه اکید می کنیم این محصول را یک دستگاه بصورت تزئینی قلمداد نکنید . این دستگاه مجهز به نسل جدید پردازنده 4 هسته ایی مدل IPQ-4019 معماری ARM 32bit با فرکانس اسمی 716 مگاهرتز برای هر هسته و مقدار ذخیره گاه حافظه 256 مگابایت می باشد که از این نظر تحمل بارهای سنگین را دارد . با  توجه به پشتیبانی از قابلیت عملکرد همزمان در دو باند مستقل این دستگاه می تواند تداخل فرکانسی موجود در هر محیطی را بصورت کامل حل نماید . شما همزمان می توانید از فرکانس 2.4 گیگاهرتز برای همه دستگاه های تلفن همراه خانگی خود استفاده کرده و فرکانس 5 گیگاهرتز را برای مواردی مانند VOIP , بازی های آنلاین , تلویزیون و .. که از بین رفتن بسته ها در آن آزاردهنده می باشد ذخیره کنید .

بر روی این اکسس پوینت سیستم عامل میکروتیک (Router OS) با سطح دسترسی Level 4 نصب شده است که این دستگاه را به یک مسیریاب برجسته تبدیل کرده است . این سیستم عامل به طور مداوم و به مدت بیش از پانزده سال است که توسط مهندسان کمپانی میکروتیک مورد بازبینی و ترمیم قرار گرفته است و قابلیت های نظیر مسیر یابی | روتینگ , دیوار آتش | Fiewwall , پروتکل پیکربندی پویای میزبان آی پی دهنده اتوماتیک) | DHCP Server , ترجمه نشانی شبکه | NAT , پراکسی سرور | Proxy Server , رادیوس و مدیریت کاربران | Radius,User Management , تعادل رسانی بارگزاری | Load Balancing , شبکه خصوصی مجازی | VPN , راهگزینی برچسب چند قرارداری | MPLS , کیفیت سرویس | Quality of Service , میزبانی اتصالات | PPPOE - PPTP - L2TP - SSTP - OpenVPN - ISDN , پرس بسته ها | Packet Mangle , سرویس اشتراک گذاری بیسیم Hotspot | شتاب سخت افزاری IPsec | اطلاعیه ایمیل یا پیامک | VLAN و .... بستگی به قابلیت های دستگاه و همچنین سطح دسترسی دستگاه در سیستم عامل در دسترس شما قرار می دهد .



عملیات نصب و راه اندازی در این دستگاه به سهولت امکانپذیر می باشد و احتیاج به دانش تخصصی نخواهد داشت . شما می توانید ابتدا یک سیم کارت با قابلیت پوشش شبکه 3G/4G/LTE خریداری و سپس با اتصال سیم کارت به دستگاه با وارد کردن یک تنظیمات ساده به نزدیکترین دکل اپراتور مربوط به سیم کارت خود متصل و اینترنت را به شبکه داخلی بیاورید و از دو باند 2.4 و 5 گیگاهرتز برای کاربران به اشتراک بگذارید .  همچنین کمپانی میکروتیک این اطمینان را می دهد نه تنها نرم افزار RouterOS که سیستم عامل اختصاصی این کمپانی با گزینه های امنیتی قوی می باشد ، بلکه بر امنیت تولید نیز تمرکز شده است. تمامی دستگاهی در موقعیت مکانی این کمپانی مونتاژ می شود و تمام قطعات از شرکای معتبر و قابل اعتماد می آیند. همچنین این اطمینان به شما داده می شود که بالاترین سیستم ایمنی برای سلامت استفاده کنندگان در این دستگاه ها لحاظ شده است که مورد تائید سازمان ها و نهاد های معتبر قرار گرفته است .

Chateau LTE12 از لحاظ سخت افزاری شامل 5 عدد پورت اترنت با پشتیبانی از سرعت 10 و 100 و 1000 مگابیت بر ثانیه , پردازنده 4 هسته ایی مدل IPQ-4019 معماری ARM 32bit با فرکانس اسمی 716 مگاهرتز برای هر هسته و مقدار ذخیره گاه حافظه 256 مگابایت (RAM) , 16 مگابایت فضای ذخیره سازی Storage نوع FLASH , یک عدد پورت USB Type A, یک عدد شیار مخصوص برای اتصال سیم کارت (سایز Micro SIM) , کلید سخت افزاری برای ریست تنظیمات دستگاه و کلید مد می باشد .

از دیگر امکانات و خصوصیات برجسته در این محصول می توان به پشتیبانی از شتاب سخت افزاری IPsec , دارا بودن گواهینامه ها و تائیدیه های بین المللی CE, EAC, ROHS , ابعاد 240x156x44mm , قابلیت کار در درمای محیطی 40- الی 70+ درجه سانتیگراد , حداکثر توان مصرف انرژی 23W و کامل بودن متعلقات لازم برای استفاده و استقرار سریع اشاره نمود . لازم به ذکر است این مطلب توسط فروشگاه تندیس ترجمه و گرد آوری شده است . در صورتی که تجربه یا نکته نظری نسبت به عملکرد محصول دارید میتوانید با درج پیام در بخش نظرات ما را از آن آگاه نمائید .

نمای پنل ورودی رادیو





1. دو عدد کانکتور SMA برای اتصال آنتن LTE با توان دلخواه (آنتن باید به صورت جداگانه خریداری شود)
2. کلید Reset
3. کانکتور منبع تغذیه از نوع آداپتور (DC Jack)
4. پنج عدد پورت اترنت با پشتیبانی از سرعت 10 و 100 و 1000 مگابیت بر ثانیه
5. پورت USB Type A
6. کلید Mode

مشخصات فنی محصول


Specifications
Product code	RBD53G-5HacD2HnD-TC&EG12-EA
Architecture	ARM 32bit
CPU	IPQ-4019
CPU core count	4
CPU nominal frequency	716 MHz
Dimensions	240x156x44mm
RouterOS license	4
Operating System	RouterOS (v7 only)
Size of RAM	256MB
Storage size	16 MB
Storage type	FLASH
MTBF	Approximately 200'000 hours at 25C
Tested ambient temperature	-40°C to 70°C
IPsec hardware acceleration	Yes
Powering
Number of DC inputs	1 (DC jack)
DC jack input Voltage	12-28 V
Max power consumption	23 W
Max power consumption without attachments	18 W
FAN count	Passive
Mobile
3G Category	R8 (42.2Mbps Downlink, 11.2Mbps Uplink)
3G bands	1 (2100MHz) / 5 (850MHz) / 8 (900MHz) / 3 (1800MHz)
LTE Category	12 (600Mbps Downlink, 150Mbps Uplink)
LTE FDD bands	1 (2100MHz) / 3 (1800MHz) / 5 (850MHz) / 7 (2600MHz)  8 (900 MHz) / 20 (800MHz) / 28 (700MHz)
LTE TDD bands	38 (2600MHz) / 40 (2300MHz) / 41 (2500MHz)
Wireless specifications
Wireless 2.4 GHz Max data rate	300 Mbit/s
Wireless 2.4 GHz number of chains	2
Wireless 2.4 GHz standards	802.11b/g/n
Antenna gain dBi for 2.4 GHz	3
Wireless 2.4 GHz chip model	IPQ-4019
.	.
Wireless 5 GHz Max data rate	867 Mbit/s
Wireless 5 GHz number of chains	2
Wireless 5 GHz standards	802.11a/n/ac
Antenna gain dBi for 5 GHz	4
Wireless 5 GHz chip model	IPQ-4019
Ethernet
10/100/1000 Ethernet ports	5
Peripherals
Number of SIM slots	1 Modem (Micro SIM)
Number of USB ports	1
USB Power Reset	Yes
USB slot type	USB type A
Max USB current (A)	1
Other
Mode button	Yes
Certification & Approvals
Certification	CE, EAC, ROHS
IP	IP20

فایل طراحی مدار رادیو		فایل راهنمای سیستم عامل		دانلود فایل های مرتبط
