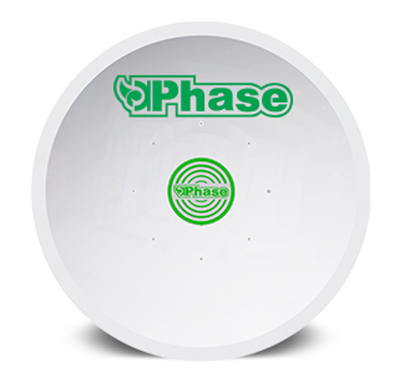

آنتن سالید دیش 3 بعدی فاز (30dBi پایه easy3D) Phase Antenna Solid Dish Dual 30dBi 3D easy3D
0.0
(0)
بدون دیدگاه
گارانتی دستکاه :
بررسی مشخصات , خرید آنلاین و قیمت آنتن وایرلس 3 بعدی فاز 30dbi پایه easy3D کمپانی فاز سالید دیش Phase Antenna Solid Dish Dual 30dBi 3D easy3D این آنتن برای کار در فرکانس 5 گیگاهرتز (باند 5150 الی 5850 مگاهرتز) و برقراری ارتباط های نقطه به نقطه در مسافت های دور تا 50+ کیلومتر طراحی و تولید شده است .
آماده ارسال
برای قیمت با بخش فروش تماس بگیرید
وزن :
5.6
کیلوگرم
طول : 650 میلیمتر
عرض :
650
میلیمتر
ارتفاع :
304
میلیمتر
کالاهای مشابه
معرفی
در متن زیر به تحلیل و بررسی یکی دیگر از محصولات کمپانی فاز (phase) با نام تجاری آنتن وایرلس سه بعدی فاز 30dBi پایه easy3D میپردازیم که در سری آنتن های وایرلس سه بعدی سالید دیش دسته بندی میشود . پارت نامبر محصول به بیان ساده تر توضیح میدهد که قدرت گیرندگی این آنتن با توان 30dBi | پایه یا براکت آنتن از نوع easy3D با نصب راحت | شیوه تیون و نصب آنتن به صورت سه بعدی (عموی , افقی , چرخشی) و نوع آنتن سالید دیش میباشد .که سعی میشود در ادامه به بررسی هر یک از مشخصات این آنتن پرداخته شود .
شیوه تیون و نصب آنتن به صورت سه بعدی (عموی , افقی , چرخشی) : در آنتن های فاز شیوه اتصالات متفاوت از آنتن های دیگر موجود در بازار می باشد و این امکان را می دهد که پس از نصب آنتن بر روی (دکل یا لوله) امکان تنظیم کردن حالت دقیق Vertical , Horizontal و همچنین Slanting وجود داشته باشد . همچنین اگر محل نصب آنتن ( دکل / لوله ) کاملاً عمودی نباشد نیز امکان اصلاح و منطبق سازی دقیق ارسال امواج وجود دارد. چرخش 360 درجه ای ( ساعت گرد و پاد ساعت گرد ) بهترین گزینه برای اصلاح حالت Cross Polarization می باشد و در نتیجه داشتن بالاترین سطح کیفیت سیگنال و انتقال بالاترین حجم پهنای باند ممکن را به ارمغان می آورد.
توان , فرکانس کاری , نوع و ساختار آنتن : این آنتن از نوع سالید دیش میباشد که ظاهری بشقابی مانند دارند . قدرت گیرندگی این آنتن 30dBi با زاویه تابش 5 درجه در حالت عمودی و افقی میباشد و با توجه به ساختار دو قطبی در این آنتن انتشار امواج در آن بصورت عمودی و افقی به صورت همزمان انجام میگردد . همچنین این آنتن برای کار در فرکانس 5 گیگاهرتز ( باند 5100-5800 مگاهرتز) آماده شده است و شما به راحتی می توانید انواع رادیوی وایرلس با ساختار دو قطبی در فرکانس 5 گیگاهرتز را با استفاده از کابل رابط (SMA) به این آنتن متصل نمائید و ارتباط های نقطه به نقطه در مسافت های دور تا 50+ کیلومتر (بستگی به پارامترها و شرایط لینک) را برقرار نمائید.
عمده تفاوت آنتن های سری Dual و Single در قابلیت ارسال و دریافت در حالت عمودی و افقی میباشد . به طوری که در آنتن های دو قطبی یا Dual این فرایند در حالت افقی و عمودی بصورت همزمان انجام میگردد و در نتیجه پهنای باند و کیفیت ارتباط تقریبا دو برابر بیشتر از حالت Single یا تک قطبی خواهید داشت . همچنین قابل ذکر است در آنتن های Single فرایند ارسال و دریافت بسته ها بصورت عمودی یا افقی انجام میگردد .
پایه یا براکت easy3D : کمپانی فاز برای سهولت در نصب سه بعدی آنتن این محصول را با دو پایه نگه دارنده آنتن یا براکت روانه بازار کرده است به صورتی که تیون و نصب محصول با پایه easy3D نسبت به محصول با پایه نگهدارنده اقتصادی(اکو) به صورت راحت تر و روان تری انجام میگردد . اما در سایر پارامتر ها هیچگونه تفاوتی بین دو محصول وجود ندارد , لذا در صورتی که پروژه با محدودیت های مالی همراه هست می توانید از آنتن با پایه اقتصادی یا اکو بهره گیری نمائید و در صورتی که نیاز مبرم به تسریع در روند تیون و همچنین بازبینی راحت تر لینک دارید می توانید از آنتن با پایه Eeasy3d استفاده نمائید .
از خصوصیات برجسته دیگر در این آنتن که در متن بالا به آن اشاره نشد میتوان به صفحه تمام آلومینویم , کیفیت ساخت بسیار مطلوب در تراز استاندارد های بین المللی , 2 عدد کانکتور خروجی SMA برای اتصال انواع رادیو با ساختار دو قطبی به آنتن , قطر دیش 65 سانتی متر , ابعاد 650x650x304 mm , وزن 5.6kg , مقاومت در برابر بادهای شدید تا 200 کیلومتر در ساعت , قابلیت کار در شرایط دمائی 50- تا 70+ درجه سانتیگراد , بسته بندی مناسب برای کاهش هزینه ها در ارسال , دارا بودن تائیدیه ها و گواهینامه های لازم از سازمان تنظیم مقررات و ارتباطات رادیویی , آزمایشگاه های مجاز , سازمان استاندارد و ... کامل بودن متعلقات لازم برای نصب آسان و سریع محصول اشاره نمود . لازم به ذکر است این مطلب توسط فروشگاه آنلاین تندیس ترجمه و گرد آوری شده است , در صورتی که تجربه یا نکته نظری نسبت به عملکرد محصول دارید می توانید با درج پیام در بخش نظرات ما در جهت بروزرسانی مطلب یاری نمائید .
- ایده آل برای استفاده در ارتباط های نقطه به نقطه تا مسافت 50+ کیلومتر ( حداکثر مسافت اعلامی بسته به شرایط و پارامتر های لینک متغیر میباشد)
- نوع آنتن سالید دیش با توان 30dBi و زاویه تابش 5 درجه در حالت عمودی و افقی
- فرکانس 5 گیگاهرتز (باند 5150 الی 5850 مگاهرتز)
- ساختار آنتن دو قطبی Dual line
- بهره گیری از پایه یا براکت easy3D با قابلیت نصب و تیون آسان
- قابلیت تیون 3 بعدی آنتن ( تیون عمودی - تیون افقی - تیون چرخشی)
- قطر دیش 65 سانتی متر
- کانکتور خروجی 2 عدد SMA
- صفحه تمام آلومینیوم
- مقاومت در برابر بادهای شدید تا 200 کیلومتر بر ساعت
- قابلیت کار در شرایط دمایی 50- تا 70+ درجه سانتی گراد
- ابعاد 650x650x304 mm
- وزن 5.6kg
- بهره گیری از بسته بندی مناسب برای کاهش هزینه ها در ارسال
- دارا بودن تائیدیه های لازم از سازمان تنظیم مقررات و ارتباطات رادیویی , آزمایشگاه های مجاز , سازمان استاندارد و ...
الگوی آنتن
مشخصات فنی محصول
|
|
| Product code | CD5G30D |
| Dimensions | 650mm x 650mm x 304mm |
| Weight | Mount lncluded 5.6 kg |
| Frequency Range | 5.1-5.8 GHz |
| Gain | 30 dBi |
| HPOL Beamwidth | 5 (3dB) |
| VPOL Beamwidth | 5 (6dB) |
| Fron-to-Back Ratio | -34 dB |
| Max.VSWR | 1 . 4 : 1 |
| Wind Survivability | 200 km / 125mph |
| Wind Loading | 177 lb @ 125mph |
| Polarization | DUAL line |
| Cross-Pol Isolation | 35 db Min |
| ETSI Specification | EN 302 326 DN2 |
| Connectors | 2x SMA Female RP |
| فایل های مرتبط | فایل راهنمای کاربر | |
|---|---|---|
 |
|
|
مشخصات فنی
مشخصات فنی
نام محصول
آنتن سالید دیش 3 بعدی فاز 30dBi (پایه easy3d)
رنج فرکانس
5 گیگاهرتز
نوع آنتن
سالید دیش
قدرت آنتن
30dBi
ابعاد
650x650x304 mm
سری High Performance
ندارد
زاویه تابش
تا 5 درجه
ساختار آنتن
Dual
سایر مشخصات فنی
رنج فرکانس 5100 الی 5850 مگاهرتز
زاویه تابش 5 درجه در حالت عمودی و افقی
(MAX . VSWR) نسبت برگشت امواح ارسالی 1.4:1
رتبه در فضای بازEN 302 326 DN2
رابط و خروجی های دستگاه جانبی دستگاه
سایر رابط و خروجی های دستگاه
کانکتور خروجی 2 عد RP-SMA Female
2 عدد کابل SMA to SMA در داخل کارتن بصورت رایگان موجود میباشد
مشخصات دیگر
سایر مشخصات دیگر
دارای پایه یا براکت easy3D (نصب آسان)
تیون و نصب آنتن به صورت سه بعدی (عموی - افقی - چرخشی)
صفحه تمام آلومینیوم
مقاومت در برابر بادهای شدید تا 200 کیلومتر در ساعت
