  3. آنتن سالید دیش 3 بعدی فاز 25dBi (پایه easy3D + ایزولاتور)
آنتنهای وایرلس بیرونی / سری سالید دیش / فاز / Phase

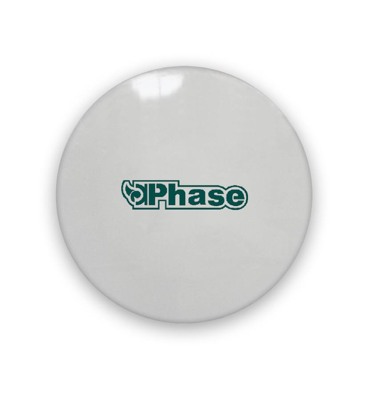

آنتن سالید دیش 3 بعدی فاز 25dBi (پایه easy3D + ایزولاتور) 25dB-3D-ISO-5G

0.0 (0)
بدون دیدگاه

بررسی مشخصات , خرید آنلاین و قیمت آنتن وایرلس 3 بعدی فاز 25dbi  (پایه easy3D  + ایزولاتور) کمپانی فاز Phase Antenna Dual 25dBi 3D easy3D+Iso این آنتن برای کار در فرکانس 5 گیگاهرتز (باند 5150 الی 5850 مگاهرتز) و برقراری ارتباط های نقطه به نقطه در مسافت های دور تا 15+ کیلومتر طراحی و تولید شده است .

آماده ارسال
برای قیمت با بخش فروش تماس بگیرید
وزن : 4 کیلوگرم طول : 400 میلیمتر عرض : 400 میلیمتر ارتفاع : 0 میلیمتر

کالاهای مشابه

معرفی

در متن زیر به تحلیل و بررسی یکی دیگر از محصولات کمپانی فاز (phase) با نام تجاری (25dB-3D-ISO-5G) می پردازیم که در سری آنتن های وایرلس سه بعدی دسته بندی می شود . پارت نامبر محصول به بیان ساده تر توضیح میدهد که قدرت گیرندگی این آنتن با توان 25dBi | باطه فرکانسی آنتن 4.5-6.1 گیگاهرتز , شیوه تیون و نصب آنتن به صورت سه بعدی (عموی , افقی , چرخشی) و نوع آنتن سالید دیش به همراه ایزولاتور میباشد .که سعی میشود در ادامه به بررسی هر یک از مشخصات این آنتن پرداخته شود .

شیوه تیون و نصب آنتن به صورت سه بعدی (عموی , افقی , چرخشی) : در آنتن های فاز شیوه اتصالات متفاوت از آنتن های دیگر موجود در بازار می باشد و این امکان را می دهد که پس از نصب آنتن بر روی (دکل یا لوله) امکان تنظیم کردن حالت دقیق Vertical , Horizontal و همچنین Slanting وجود داشته باشد . همچنین اگر محل نصب آنتن ( دکل / لوله ) کاملاً عمودی نباشد نیز امکان اصلاح و منطبق سازی دقیق ارسال امواج وجود دارد. چرخش 360 درجه ای ( ساعت گرد و پاد ساعت گرد ) بهترین گزینه برای اصلاح حالت Cross Polarization می باشد و در نتیجه داشتن بالاترین سطح کیفیت سیگنال و انتقال بالاترین حجم پهنای باند ممکن را به ارمغان می آورد.

توان , فرکانس کاری و ساختار آنتن : این آنتن از نوع سالید دیش سری High Performance (با عملکرد بالا) میباشد که ظاهری بشقابی مانند به همراه ردوم محافظتی دارند . قدرت گیرندگی این آنتن 25dBi با زاویه تابش 6 درجه در حالت عمودی و افقی میباشد و  با توجه به ساختار دو قطبی در این آنتن انتشار امواج در آن بصورت عمودی و افقی به صورت همزمان انجام میگردد . همچنین این آنتن به صورت بهینه شده برای کار در دو محدوده ی فرکانسی 4500 الی 6100 گیگاهرتز آماده شده است و شما به راحتی می توانید انواع رادیوی وایرلس با ساختار دو قطبی در این بازه فرکانسی را با استفاده از کابل رابط  (SMA) به این آنتن متصل نمائید و ارتباط های نقطه به نقطه در مسافت های دور تا 25+ کیلومتر (بستگی به پارامترها و شرایط لینک) را برقرار نمائید.

آنتن سالید دیش + ایزولاتور :  این آنتن دارای ایزولاتور یا به معنای ساده تر نوعی ردوم یا کاور محافظتی بر روی خود می باشد . این ردوم محافظتی در دکل های مخابراتی با تراکم آنتن بالا نقش بسیار تعیین کننده ایی ایفا خواهد کرد , به صورتی که تابش و اثر گذاری مخرب امواج آنتن هایی که در مجاورت این آنتن قرار دارند را به حداقل ممکن می رساند که از این حیص در مناطق با آلودگی فرکانسی بالا یک مزیت به حساب می آید .  همچنین این ردوم محافظتی نقش بسیار تعیین کننده ایی در پایدار بودن ارتباط در مناطق باد خیز و همچنین مناطق با شرایط جوی سخت خواهد داشت .

پایه یا براکت easy3D : کمپانی فاز برای سهولت در نصب سه بعدی آنتن این محصول را با دو پایه نگه دارنده آنتن یا براکت روانه بازار کرده است به صورتی که تیون و نصب محصول با پایه easy3D نسبت به محصول با پایه نگهدارنده اقتصادی(اکو) به صورت راحت تر و روان تری انجام میگردد . اما در سایر پارامتر ها هیچگونه تفاوتی بین دو محصول وجود ندارد , لذا در صورتی که پروژه با محدودیت های مالی همراه هست می توانید از آنتن با پایه اقتصادی یا اکو بهره گیری نمائید و در صورتی که نیاز مبرم به تسریع در روند تیون و همچنین بازبینی راحت تر لینک دارید می توانید از آنتن با پایه Eeasy3d استفاده نمائید .



از خصوصیات برجسته دیگر در این آنتن که در متن بالا به آن اشاره نشد میتوان به دارا بودن پوشش رنگ الکترو استاتیک , بدنه آنتن از جنس آلومینیوم آلیاژی , قابل تنظیم در حالت عمودی و افقی , مقاومت بالا در برابر چرخش در هنگام وزش باد , پایه دیش (Mountkit) از جنس آهن با روکش مقاوم در برابر زنگ زدگی , وزن 4250 گرم , ابعاد 400x400x250mm اشاره نمود . همچنین در صورتی که تجربه یا نکته نظری نسبت به عملکرد محصول دارید می توانید با درج پیام در بخش نظرات ما در جهت بروزرسانی مطلب یاری نمائید .


  • ایده آل برای استفاده در محیط های پر نویز شهری و مناطق باد خیز در ارتباط های نقطه به نقطه حداکثر تا مسافت 25+ کیلومتر
  • توان آنتن 25dBi
  • فرکانس 5 گیگاهرتز (باند 4500 الی 6100 مگاهرتز)
  • ساختار آنتن دو قطبی با عملکرد بالا High Perforance
  • بهره گیری از پایهeasy3D نصب اسان (پایه دیش Mountkit از جنس آهن با روکش مقاوم در برابر زنگ زدگی)
  • دارای ایزولاتور و ردوم
  • قابلیت تیون 3 بعدی آنتن ( تیون عمودی - تیون افقی - تیون چرخشی)
  • قطر دیش 40 سانتی متر
  • کانکتور خروجی 2 عدد SMA
  • صفحه تمام آلومینیوم
  • دارای پوشش رنگ الکترو استاتیک
  • مقاومت در برابر بادهای شدید تا 200 کیلومتر بر ساعت
  • قابلیت کار در شرایط دمایی 40- تا 80+ درجه سانتی گراد
  • ابعاد 400x400 mm
  • وزن 4.2kg
  • بهره گیری از بسته بندی مناسب برای کاهش هزینه ها در ارسال
  • دارا بودن تائیدیه های لازم از سازمان تنظیم مقررات و ارتباطات رادیویی , آزمایشگاه های مجاز , سازمان استاندارد و ...



مشخصات فنی محصول




Specifications
  Product code  25dB-3D-ISO-5G
  Type  Parabolic Solid dish antenna
  Frequency ranage  4.5-6.1Ghz
  Impedance  50 ohm
  Polarization  Dual Line
  Max / Min  Gain  in 6100 MHz (27.1dBi) / in 4500 MHz (24.5dBi)
  Front to Back Ratio  ≥ 36 dB
  S.W.R. in Bandwidth  ≤1.4:1 (Typ)
  Dimensions(approx.)  400x400x250 mm
  Operating Temperature  Approximately 100'000 hours at 25C
  Tested ambient temperature  -40°C to 80°C
  Wind Resistance  200/150Km/h
  Weight(approx.  4250gr
  Connector  2xSMA - Female RP
  H/Eplan beamwidth@-3dB  6degree
  Materials  Aluminium&Iron&UV Resistant Polimer
  Mechanical Pan /Tilt  +15°
  Mounting Kit Style  Easy /Eco
  F/D Ratio  0.3
  ETSI Specification  EN 302 326 DN2 - DN5

مشخصات فنی
مشخصات فنی
نام محصول
آنتن سالید دیش 3 بعدی فاز 25dBi (پایه easy3D + ایزولاتور)
رنج فرکانس
5 گیگاهرتز
نوع آنتن
سالید دیش
قدرت آنتن
25dBi
ابعاد
400x400mm
سری High Performance
دارد
زاویه تابش
تا 7 درجه
ساختار آنتن
Dual
سایر مشخصات فنی
رنج فرکانس 5100 الی 5850 مگاهرتز
ساختار آنتن عمودی و افقی
رابط و خروجی های دستگاه جانبی دستگاه
سایر رابط و خروجی های دستگاه
کانکتور خروجی 2 عد RP-SMA Female
2 عدد کابل SMA to SMA در داخل کارتن بصورت رایگان موجود میباشد
مشخصات دیگر
سایر مشخصات دیگر
دارای پایه یا براکت easy3D (نصب آسان)
دارای ایزولاتور + ردوم
تیون و نصب آنتن به صورت سه بعدی (عموی - افقی - چرخشی)
صفحه تمام آلومینیوم
مقاومت در برابر بادهای شدید تا 200 کیلومتر در ساعت
