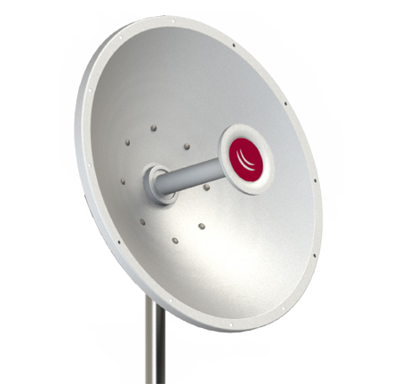

آنتن سالید دیش میکروتیک مدل mANT30 Mikrotik Solid Dish mANT30 (MTAD-5G-30D3)

برند: Mikrotik
0.0 (0)

توضیحات خلاصه

بررسی مشخصات , خرید آنلاین و قیمت mANT30 آنتن سالید دیش میکروتیک Mikrotik Solid Dish MTAD-5G-30D3 mant 30 اولین محصول کمپانی میکروتیک در سری آنتن های سالید دیش میباشد که به بازار عرضه شده است . این آنتن با عملکرد بالا برای کار در فرکانس 5 گیگاهرتز (باند 4170 الی 5875 مگاهرتز) آماده شده که از نظر استاندارد های جهانی در بالاترین سطح ممکن میباشد.

4,300,000تومان
وزن : 4.80 کیلوگرم طول : 70.00 میلیمتر عرض : 45.00 میلیمتر ارتفاع : 0.00 میلیمتر

کالاهای مشابه

نقد و بررسی بازگشت

MTAD-5G-30D3 با نام تجاری mANT30 اولین محصول کمپانی میکروتیک در سری آنتن های سالید دیش میباشد که به بازار عرضه شده است . این آنتن با کیفیت ساخت بسیار مناسب و عملکرد بالا برای کار در فرکانس 5 گیگاهرتز (باند 4170 الی 5875 مگاهرتز) آماده شده که از نظر استاندارد های جهانی در بالاترین سطح ممکن میباشد . شما به راحتی میتوانید انواع رادیو وایرلس با ساختار دو قطبی در فرکانس 5 گیگاهرتز را با استفاده از کابل رابط به این آنتن متصل نمائید و ارتباط های نقطه به نقطه در مسافت های بسیار دور تا 50+ کیلومتر در صورت داشتن دید مستقیم را برقرار نمائید.

قدرت گیرندگی آنتن mANT30 با
توان 30dBi با زاویه تابش 2.5 درجه در حالت عمودی و افقی میباشد و با توجه به ساختار دو قطبی در این آنتن انتشار امواج در آن بصورت عمودی و افقی بصورت همزمان انجام میگردد .  عمده تفاوت آنتن های سری Dual و Single در قابلیت ارسال و دریافت در حالت عمودی و افقی میباشد . به طوری که در آنتن های دو قطبی یا Dual این فرایند در حالت افقی و عمودی بصورت همزمان انجام میگردد و در نتیجه پهنای باند و کیفیت ارتباط تقریبا دو برابر بیشتر از حالت Single یا تک قطبی خواهید داشت . همچنین قابل ذکر است در آنتن های Single فرایند ارسال و دریافت بسته ها بصورت عمودی یا افقی انجام می گردد .





از ویژگی برجسته و کاربردی  در این آنتن میتوان به تعبیه جایگاه مخصوص در پشت آنتن اشاره نمود که میتوانید انواع رادیو میکروتیک مانند BaseBox  NetMetal , NetBox را در جایگاه مخصوص استقرار دهید . این ویژگی برجسته سبب کوتاه شدن کابل های ارتباطی بین رادیو و آنتن خواهد شد و در کیفیت ارتباط تاثیر قابل توجهی خواهد داشت . از دیگر خصوصیات برجسته در این محصول میتوان به آلیاژ رفلکتور از آلومینویم , کامل بودن متعلقات و وسایل لازم جهت نصب , کانکتور خروجی  برای اتصال به رادیو بیرونی 2 عدد RPSMA Male to RPSMA Female و مقاومت در برابر بادهای شدید تا 200 کیلومتر در ساعت اشاره نمود . قابل ذکر است 2 عدد کابل Sma to Sma بصورت رایگان در کارتن محصول عرضه شده است .



عمده تفاوت این آنتن با محصول مشابه mANT 30 PA در تفاوت در استاندارد نصب  آنتن می باشد . به صورتی که در مدل mANT 30 PA با تراز بسیار دقیق تری می توانید آنتن را نصب  و تیون نمائید در صورتی که در این آنتن عملیات نصب صرفا با یک استاندارد قابل انجام می باشد . لازم به ذکر است این مطلب توسط فروشگاه تندیس ترجمه و گرد آوری شده است . در صورتی که تجریه یا نکته نظری نسبت به عملکرد محصول دارید میتوانید با درج پیام در بخش نظرات ما را در جهت به روز رسانی مطلب یاری نمائید.

  • ایده آل برای استفاده در ارتباط های نقطه به نقطه در مسافت 5 الی 50+ کیلومتر در فرکانس 5 گیگاهرتز
  • نوع آنتن سالید دیش Solide Dish
  • فرکانس 5 گیگاهرتز (باند 4170 الی 5875 مگاهرتز)
  • توان آنتن 30dBi با زاویه تابش 2.5 درجه در حالت عمودی و افقی
  • ساختار آنتن دو قطبی (Vertical and Horizontal)
  • کانکتور خروجی برای اتصال به رادیو 2 عدد RP-SMA Female (بصورت رایگان در کارتن محصول موجود میباشد)
  • آلیاژ رفلکتور از آلومینیوم
  •  ابعاد 70x45cm (27.5x17.8in)
  • وزن 4.8 کیلوگرم
  • بهره گیری از استاندارد های EN 302 326 DN1, DN2, DN3, DN5
  • دارای گواهینامه و تائیدیه های بین المللی CE, ROHS
  • قابلیت کار در درمای محیطی 50- الی 80+ درجه سانتیگراد

مشخصات فنی محصول


Specifications

  Product code  MTAD-5G-30D3
  Beamwidth  +/-2.5 deg
  Certification  CE, ROHS
  Connector  2x RP-SMA Female (outside thread)
  Cross Polarization  >40 dB
  Diameter x Depth  70 x 45cm (27.5 x 17.8in)
  Elevation adjustment range  +/- 20 deg
  Frequency Range  4.7-5.875 GHz
  Front-to-Back Ratio  >30 dB
  Impedance  50 ohms
  Outdoor Rating  ETSI EN 300 019-2-4
  Packaged size  73x73x20cm (29x29x8in)
  Packaged weight  7.5 kg (16,5)
  Polarization  Vertical and Horizontal
  Pole Mount Diameter Range  3 to 7cm (1.2 to 2.75in)
  Port to Port Isolation  >40dB min
  Power Rating  100W
  Reflector  Aluminum
  Standards  EN 302 326 DN1, DN2, DN3, DN5
  Tested ambient temperature  50°C to 80°C(-49°F to 158°F)
  VSWR  ≤ 1.4 typ, ≤ 1.8 max
  Weight  4.8kg (10.7 lbs)
  Wind Load (125 mph)  181.4kg (400 lbs) at 125 mph, 50 kg at 40 m/s, 28 kg at 30 m/s
  Wind Survivability  201kph (125mph)
فایل های مرتبط فایل راهنمای کاربر
Download Download
مشخصات فنی بازگشت
مشخصات فنی
نام محصول
MTAD-5G-30D3
رنج فرکانس
5 گیگاهرتز
نوع آنتن
سالید دیش
قدرت آنتن
30dBi
ابعاد
70x45cm
سری High Performance
ندارد
زاویه تابش
تا 3 درجه
ساختار آنتن
Dual
سایر مشخصات فنی
رنج فرکانس 4170 الی 5875 مگاهرتز
ساختار آنتن عمودی و افقی
زاویه تابش 2.5 درجه
نسبت برگشت امواح ارسالی ≤ 1.4 typ ≤ 1.8 max
نسبت F.B بالای 30dBı
محدوده تنظیم ارتفاع +/-20deg
رتبه در فضای باز ETSI EN 300 019-2-4
Cross Polarization >40 dB
توان مصرفی 100 وات
امپدانس 50 اهم
Pole Mount Diameter Range 3 to 7cm (1.2 to 2.7in)
رابط و خروجی های دستگاه جانبی دستگاه
سایر رابط و خروجی های دستگاه
کانکتور خروجی 2 عد RP-SMA Female
2 عدد کابل SMA to SMA در داخل کارتن بصورت رایگان موجود میباشد
مشخصات دیگر
سایر مشخصات دیگر
ابعاد جعبه محصول 73x73x20cm
وزن محصول 4.8 کیلوگرم
مقاومت در برابر بادهای شدید تا سرعت 200 کیلومتر در ساعت
آلیاژ رفلکتور آلومینیوم
استاندارد پشتیبانی شده EN 302 326 DN1 DN2 DN3 DN5
قابلیت کار در درمای محیطی 50- الی 80+ درجه سانتیگراد
موارد کاربرد : ایده ال برای ارتباط نقطه به نقطه حداکثر تا مسافت 5<50 کیلومتر
