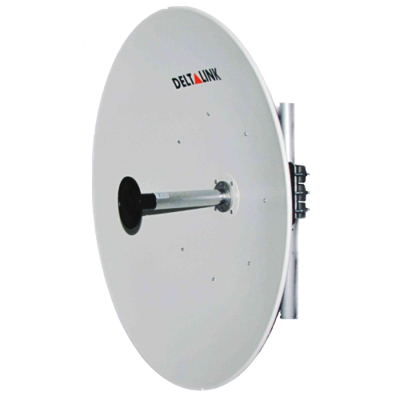

آنتن سالید دیش دلتالینک مدل ANT-5533N Antenna Solid Dish Dual DeltaLink ANT-5533N

در متن زیر به تحلیل و بررسی یکی دیگر از محصولات کمپانی دلتالینک (DeltaLink) با نام تجاری ANT-5533N میپردازیم که در سری آنتن های سالید دیش (بشقابی) دسته بندی می شود . پارت نامبر محصول به بیان ساده تر توضیح میدهد که قدرت گیرندگی این آنتن با توان 33dBi | ساختار آنتن دو قطبی یا Dual Polar و نوع آنتن سالید دیش می باشد .که سعی میشود در ادامه به بررسی هر یک از مشخصات این آنتن پرداخته شود .

توان , فرکانس کاری , نوع و ساختار آنتن : این آنتن از نوع سالید دیش میباشد که ظاهری بشقابی مانند دارند . قدرت گیرندگی این آنتن 33dBi با زاویه تابش 3.2 درجه در حالت عمودی و افقی میباشد و  با توجه به ساختار دو قطبی در این آنتن انتشار امواج در آن بصورت عمودی و افقی به صورت همزمان انجام می گیرد . همچنین این آنتن برای کار در فرکانس 5 گیگاهرتز ( باند 4800-6100 مگاهرتز) آماده شده است و شما به راحتی می توانید انواع رادیو وایرلس با ساختار دو قطبی در فرکانس 5 گیگاهرتز را با استفاده از کابل رابط به این آنتن متصل نمائید و ارتباط های نقطه به نقطه در مسافت های دور تا 90+ کیلومتر (بستگی به پارامترها و شرایط لینک) را برقرار نمائید.


عمده تفاوت آنتن های سری Dual و Single در قابلیت ارسال و دریافت در حالت عمودی و افقی میباشد . به طوری که در آنتن های دو قطبی یا Dual این فرایند در حالت افقی و عمودی بصورت همزمان انجام میگردد و در نتیجه پهنای باند و کیفیت ارتباط تقریبا دو برابر بیشتر از حالت Single یا تک قطبی خواهید داشت . همچنین قابل ذکر است در آنتن های Single فرایند ارسال و دریافت بسته ها بصورت عمودی یا افقی انجام میگردد .

از خصوصیات برجسته دیگر در این آنتن که در متن بالا به آن اشاره نشد میتوان به صفحه تمام آلومینویم , کیفیت ساخت بسیار مطلوب در تراز استاندارد های بین المللی , 2 عدد کانکتور خروجی Ntype برای اتصال انواع رادیو با ساختار دو قطبی به آنتن , قطر دیش 75 سانتی متر , ابعاد 900x900 mm , وزن 10.6kg , مقاومت در برابر بادهای شدید تا 180 کیلومتر در ساعت , قابلیت کار در شرایط دمائی 50- تا 70+ درجه سانتیگراد , بسته بندی مناسب برای کاهش هزینه ها در ارسال , دارا بودن تائیدیه ها و گواهینامه های لازم از سازمان تنظیم مقررات و ارتباطات رادیویی , آزمایشگاه های مجاز , سازمان استاندارد و ... کامل بودن متعلقات لازم برای نصب آسان و سریع محصول اشاره نمود . لازم به ذکر است این مطلب توسط فروشگاه آنلاین تندیس ترجمه و گرد آوری شده است , در صورتی که تجربه یا نکته نظری نسبت به عملکرد محصول دارید می توانید با درج پیام در بخش نظرات ما در جهت بروزرسانی مطلب یاری نمائید .

ویژگی های کلیدی #1

• ایده آل برای استفاده در ارتباط های نقطه به نقطه تا مسافت 90+ کیلومتر ( حداکثر مسافت اعلامی بسته به شرایط و پارامتر های لینک متغیر میباشد)
• نوع آنتن سالید دیش با توان 33dBi و زاویه تابش 3.2 درجه در حالت عمودی و افقی
• فرکانس 5 گیگاهرتز (باند 4800 الی 6100 مگاهرتز)
• ساختار آنتن دو قطبی (Vertical and horizontal)
• کانکتور خروجی 2 عدد Ntype
• صفحه تمام آلومینیوم
• مقاومت در برابر بادهای شدید تا 180 کیلومتر بر ساعت
• قابلیت کار در شرایط دمایی 50- تا 70+ درجه سانتی گراد
• ابعاد 900x900 mm
• وزن 10.6kg
• بهره گیری از بسته بندی مناسب برای کاهش هزینه ها در ارسال
• دارا بودن تائیدیه های لازم از سازمان تنظیم مقررات و ارتباطات رادیویی , آزمایشگاه های مجاز , سازمان استاندارد و ...

الگوی آنتن

         5.5 Ghz E-plane                                                                                          5.5 Ghz H-plane





عملکرد آنتن

Antenna Gain 4800-6100 Mhz                                                                                 Antenna Cross Polarity 4800-6100 Mhz






Antenna VSWR 4800-6100 Mhz                                                                              Antenna Port to Port Isolation 4800-6700 Mhz



مشخصات فنی آنتن

Electrical Specifications
Product code	ANT-5533N
Frequency Range	4800-6100 MHz
Gain	33dBi
3dB Beamwidth	3.2°  (typ)
VSWR	1.4:1 (typ)
Impedance	50 ohms
Input Power	25 W
Connector	2 x N-Female
Sidelobes	ETSI EN 302.326-3 DN1-DN5
Front to Back Ratio	44.6 dB
Cross Polarization	28 dB (Max), 35 (typ)
Port to Port Isolation	32 dB (Max), 45 (typ)
polarization	Vertical and horizontal
Mechanical Specifications
Size/Diameter	900mm
Weight (incl , bracket)	10.6 Kg
Wind Loading (Operating)	125 Km/h
Wind Loading (Survival)	180 Km/h
Operating Temperature	-50° C to 70° C
Mounting Kit/Style	Included/Pole Mount
Pole Diameter	25-60 mm
Additional Features	Accurate Pan & Tilt alignment
