آنتن میموسا مدل N5-X16 Antenna Dish mimosa N5-X16 (horn)


0.0 (0)
بدون دیدگاه 1 پرسش و پاسخ
گارانتی دستکاه :

بررسی مشخصات , خرید آنلاین , فروش و قیمت آنتن وایرلس (شیپوری) مایموسا مدل N5-X16 با پارت نامبر mimosa Antenna horn N5 X16 ایده آل برای ارتباط های نقطه به نقطه در صورت اتصال به رادیو های c5x و C6x میموسا

آماده ارسال

برای قیمت با بخش فروش تماس بگیرید
وزن : 610 گرم طول : 160 میلیمتر عرض : 160 میلیمتر

کالاهای مشابه

معرفی
N5-X16 از سری آنتن های (شیپوری- horn) کمپانی میموسا با کانکتور مخصوص می باشد که در حال حاضر صرفا برای اتصال به رادیو های وایرلس این کمپانی با پارت نامبر های C5x و C6x برای استفاده در ارتباط های وایرلس نقطه به نقطه حداکثر تا مسافت 3+ کیلومتر طراحی و روانه بازار شده است . این آنتن برای کار در بازه فرکانسی 4.9 الی 6.4 گیگاهرتز (باند 4900 الی 6400 مگاهرتز) آماده شده و  قدرت گیرندگی آن 16dBi با زاویه تابش 22 درجه می باشد . لازم به ذکر است با توجه به بهره گیری از کانکتور مخصوص امکان اتصال سایر رادیو ها در دیگر برند ها به این آنتن مقدور نمی باشد.

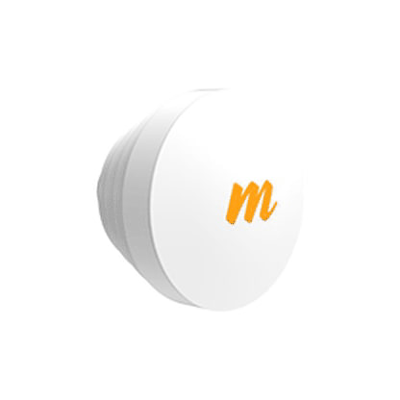

آنتن میوسا N5-X16

با توجه به نوع کانکتور خروجی این آنتن صرفا در حال حاضر قابلیت اتصال به رادیوهای میموسا مدل C5x و C6x را دارد


  • ایده آل برای اتصال به آنتن های میموسا با پارت نامبرهای C5x و C6x جهت استفاده در ارتباط های نقطه به نقطه
  •  ایده آل برای اتصال به آنتن های میموسا با پارت نامبرهای C5x و C6x جهت استفاده به عنوان تجهیزات سمت کلاینت در ارتباط های وایرلس یک نقطه به چند نقطه
  • نوع آنتن شیپوری (horn)
  • فرکانس 5 گیگاهرتز (باند 4900 الی 6400 مگاهرتز)
  •  قدرت گیرندگی آنتن  16dBi با زاویه تابش 22 درجه
  • ساختار آنتن Dual-slant 45º
  • مقاومت در برابر بادهای شدید تا 200 کیلومتر بر ساعت
  • قابلیت کار در شرایط دمائی 50- تا 70+ درجه سانتی گراد
  • ابعاد 160x160 mm  عمق 116mm
  • وزن 0.61kg


الگوی آنتن





مشخصات فنی آنتن




Specifications

 Product  N5-X16
 Frequency Range  4900-6400 MHz
 Gain  16dBi (horn)
 Polarization  Dual-slant 45º
 Beamwidth, Symmetric (3 dB)  22º
 Front-to-Back Ratio (min)  50 dB
 Front-to-Side Ratio (min)  43 dB
 Weight  0.61 kg (1.35 lbs)
 Dimensions  Diameter: 160 mm (6.29”)
 Depth: 116 mm (4.57”)
 Mount  Mimosa N5-X twist-on
 Wind Survivability  200 km/h (125 mph)
 Wind Loading  5.13 kg @ 160 km/h (11.30 lbs @ 100 mph)
  • کانکتور خروجی 2 عدد N-Type
  • ایده آل برای ارتباط نقطه به نقطه تا 15 کیلومتر
  • امکان اتصال انواع رادیو با ساختار دو قطبی در فرکانس 5 گیگاهرتز
  • کانکتور خروجی 2 عدد N-Type
  • ایده آل برای ارتباط نقطه به نقطه تا 20+ کیلومتر
  • امکان اتصال انواع رادیو با ساختار دو قطبی در فرکانس 5 گیگاهرتز
مشخصات فنی
مشخصات فنی
نام محصول
آنتن میموسا مدل N5-X16
رنج فرکانس
5 گیگاهرتز
نوع آنتن
شیپوری
قدرت آنتن
16dBi
ابعاد
160x160mm
سری High Performance
ندارد
زاویه تابش
تا 22 درجه
ساختار آنتن
Dual
سایر مشخصات فنی
بازه فرکانسی 4900 الی 6400 مگاهرتز
رابط و خروجی های دستگاه جانبی دستگاه
سایر رابط و خروجی های دستگاه
کانکتور مخصوص صرفا جهت اتصال به رادیو های میموسا مدل C5x و C6x
مشخصات دیگر
سایر مشخصات دیگر
مقاومت در برابر بادهای شدید تا 200 کیلومتر در ساعت
وزن 610 گرم
لطفا چند لحظه صبر نمائید
پرسش‌های متداول

خیر . با توجه به نوع کانکتور و ساختار آنتن در حال حاضر صرفا رادیو های وایرلس کمپانی میموسا با پارت نامبر های C5x و C6x را می توانید به این آنتن متصل نمائید .
