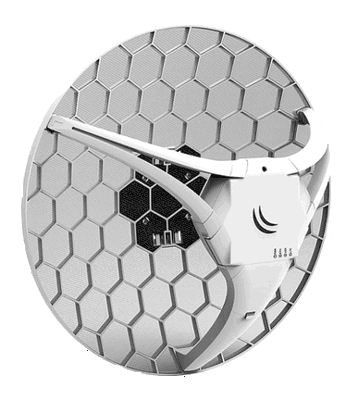

رادیو LTE میکروتیک مدل LHG R Mikrotik LTE Products LHG R

RBLHG R با نام تجاری LHG R یک دستگاه رادیو با فن آوری LTE از محصولات کمپانی میکروتیک سری LHG میباشد که برای دریافت دیتا بر روی بستر سیم کارت کاربرد دارد . این دستگاه از لحاظ ظاهری مشابه رادیوهای وایرلس سری LHG کمپانی میکروتیک می باشد اما باید توجه داشت این محصول شامل یک دستگاه با استاندارد وایرلس 802.11 نمی شود و در عوض این محصول یک دستگاه رادیو رده LTE تمام عیار برای مکان های دور از مرکز می باشد که شما در آن به تنهایی با موبایل و یا دیگر مودم های عادی (ارائه شده توسط اپراتور ها) قادر به دریافت اینترنت با کیفیت مطلوب نمی باشید .

کمپانی میکروتیک در تعریف ابتدائی این دستگاه آورده است این دستگاه دارای آنتن LTE می باشد اما کارت یا ماژول LTE به صورت پیش فرض در آن نصب نشده است . از این رو اگر به هر دلیلی مایل به استفاده از یکی از دستگاه های رده LTE کمپانی میکروتیک که ماژول LTE در آن بصورت پیش فرض نصب شده است نمی باشید , میتوانید این دستگاه را با قیمت مناسب خریداری و ماژول مورد نظر خود را  بر حسب شبکه ائی که نیاز دارید خریداری و در شیار مخصوص miniPCI-e موجود در دستگاه نصب نمائید تا نسبت به دریافت اینترنت در بستر سیم کارت اقدام نمائید.



همانطور که در توضیحات ابتدائی اشاره شد این دستگاه دارای آنتن LTE میباشد اما کارت یا ماژول LTE به صورت پیش فرض در آن نصب نشده است . به طور واضح تر میتوان گفت , نوع شبکه و سرعت شبکه شما را کارت یا ماژولی مشخص میکند که به دستگاه متصل مینمائید . به طور مثال اگر به شبکه TD-LTE نیاز دارید باید ماژولی را خریداری نمائید که از شبکه و باند های TD-LTE پشتیبانی نماید .  از این رو کمپانی میکروتیک تعدادی ماژول با شبکه ها و رده های متنوع برای خرید در دسترس شما قرار داده اما هیچ منعی برای اتصال سایر ماژول های مرتبط در دیگر کمپانی ها وضع نکرده است .  برای مشاهده ماژول ها و دریافت اطلاعات تکمیلی می توانید به انتهای صفحه قسمت کالاهای مرتبط مراجعه نمائید .



بهره گیری از تراشه LTE و قدرت گیرندگی آنتن با توان بالا (21dBi با زاویه تابش 25 درجه) در این دستگاه این امکان را برای شما فراهم می نماید تا به راحتی به دکل اپراتور های ارائه دهنده اینترنت در بستر سیم کارت متصل و اینترنت پرسرعت (شبکه 2G/3G/4G/LTE/TD-LTE در صورت اتصال کارت یا ماژول مرتبط) را دریافت و به شبکه داخلی خود بیاورید . قدرت گیرندگی آنتن با توان بالا از خصوصیات بسیار برجسته این رادیو نسبت به دیگر تجهیزات مشابه می باشد که از این حیص می تواند سیگنال های ضعیف آنتن های BTS را به راحتی دریافت نماید . در حالی که شما با سایر مودم ها و تجهیزات دیگر قادر به دریافت سیگنال با کیفیت مطلوب نمی باشید  . شما به راحتی میتوانید این عملکرد را در مناطق دور افتاده و مکان هایی که حتی گوشی موبایل آنتن دهی ندارد هم تجربه نمائید . از عمده کاربرد های این محصول میتوان به دریافت اینترنت در بستر سیم کارت و سرویسهای APN خصوصی اشاره نمود .



این رادیو از لحاظ سخت افزاری شامل 1 عدد پورت اترنت با پشتیبانی از سرعت 10 و 100 مگابیت بر ثانیه (با قابلیت PoE IN) | پردازنده 1 هسته ائی مدل QCA9531 معماری MIPSBE با فرکانس 650 مگاهرتز برای هر هسته | 64 مگابایت مقدار فضای ذخیره گاه حافظه (RAM رم) | 16 مگابایت مقدار فضای ذخیره سازی Storage نوع FLASH | یک عدد شیار مخصوص برای اتصال کارتهای miniPCI-e (برای بهره گیری باید محفظه دستگاه باز شود) | یک عدد شیار مخصوص برای اتصال سیم کارت (سایز Micro SIM) | کلید سخت افزاری برای ریست تنظیمات دستگاه و کلید مد (Mode) می باشد.

از دیگر امکانات و خصوصیات برجسته در این محصول میتوان به دارا بودن گواهینامه ها و تائیدیه های بین المللی CE, EAC, ROHS , ابعاد 391x391x227 mm , قابلیت کار در شرایط دمائی  40- الی 60+ درجه سانتیگراد , حداکثر توان مصرف انرژی 6W و کامل بودن متعلقات لازم برای نصب و تیون آسان رادیو اشاره نمود . لازم به ذکر است این مطلب توسط فروشگاه تندیس ترجمه و گرد آوری شده است . در صورتی که تجربه یا نکته نظری نسبت به عملکرد محصول دارید میتوانید با درج پیام در بخش نظرات ما را از آن آگاه نمائید .

نمای پنل اتصالات دستگاه



1. کلید Mode
2. کلید Reset
3. پورت اترنت با قابلیت PoE IN به منظور تامین جریان برق دستگاه از طریق PoE یا سوئیچ PoE با ولتاژ و استاندارد مشابه
4. LED های تعیین وضعیت دستگاه شامل LTE/PWR/USR/ETH
5. سیستم ارتینگ
6. محل اتصال سیم کارت سایز microSIM (در صورت نصب کارت یا ماژول مرتبط با شبکه درخواستی)



---

مراحل نصب کارت یا ماژول LTE





• ابتدا کارت یا ماژول مرتبط با شبکه درخواستی را خریداری نمائید ( به طور مثال در صورتی که به شبکه TD-LTE نیاز دارید ماژول یا کارتی را خریداری نمائید که از این شبکه پشتیبانی مینماید)
• سپس محفظه دستگاه را باز نمائید .
• کارت یا ماژول را مطابق با تصویر بالا در شیار مخصوص نصب نمائید .
• و سپس محفظه را به شکل اولیه ببندید.

مشخصات فنی


Specifications
Product code	RBLHGR
Architecture	MIPSBE
CPU	QCA9531
CPU core count	1
CPU nominal frequency	650 MHz
RouterOS license	3
Operating System	Router OS
Size of RAM	64 MB
Storage size	16 MB
Storage type	FLASH
MTBF	Approximately 200'000 hours at 25C
Tested ambient temperature	-40°C to 60°C
Powering
Number of DC inputs	1 (PoE-IN)
Max power consumption	6 W
FAN count	Passive
PoE in	802.3af/at
PoE in input Voltage	12-57 V
Mobile
LTE antenna max gain	21dBi
Antenna beam width	25°
2G Category	در صورت نصب یا کارت ماژول مرتبط
2G bands	در صورت نصب یا کارت ماژول مرتبط
3G Category	در صورت نصب یا کارت ماژول مرتبط
3G bands	در صورت نصب یا کارت ماژول مرتبط
LTE Category	در صورت نصب یا کارت ماژول مرتبط
LTE FDD bands	در صورت نصب یا کارت ماژول مرتبط
LTE TDD bands	در صورت نصب یا کارت ماژول مرتبط
Ethernet
10/100 Ethernet ports	1
Peripherals
Number of SIM slots	1 Modem (Micro SIM)
MiniPCI-e slots	1
Others
Certification	CE, EAC, ROHS
Mode button	Yes
