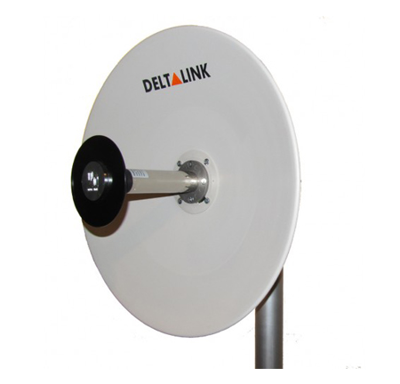

آنتن سالید دیش دلتالینک مدل ANT-5527N Antenna Solid Dish Dual DeltaLink ANT-5527N
0.0
(0)
بدون دیگاه
گارانتی دستکاه :
بررسی مشخصات , خرید آنلاین و قیمت ANT-5527N آنتن سالید دیش دلتالینک Deltalink Antenna Solid Dish ANT 5527N . این آنتن با توان 27dBi از محصولات کمپانی دلتالینک در سری آنتن های سالید دیش میباشد که برای کار در محیط های بیرونی طراحی و تولید شده است .
آماده ارسال
برای قیمت با بخش فروش تماس بگیرید
وزن :
3.4
کیلوگرم
طول : 550 میلیمتر
عرض :
550
میلیمتر
کالاهای مشابه
معرفی
در متن زیر به تحلیل و بررسی یکی دیگر از محصولات کمپانی دلتالینک (DeltaLink) با نام تجاری ANT-5527N میپردازیم که در سری آنتن های سالید دیش (بشقابی) دسته بندی می شود . پارت نامبر محصول به بیان ساده تر توضیح میدهد که قدرت گیرندگی این آنتن با توان 27dBi | ساختار آنتن دو قطبی یا Dual Polar و نوع آنتن سالید دیش می باشد .که سعی میشود در ادامه به بررسی هر یک از مشخصات این آنتن پرداخته شود .
توان , فرکانس کاری , نوع و ساختار آنتن : این آنتن از نوع سالید دیش میباشد که ظاهری بشقابی مانند دارند . قدرت گیرندگی این آنتن 27dBi با زاویه تابش 5 درجه در حالت عمودی و افقی میباشد و با توجه به ساختار دو قطبی در این آنتن انتشار امواج در آن بصورت عمودی و افقی به صورت همزمان انجام می گیرد . همچنین این آنتن برای کار در فرکانس 5 گیگاهرتز ( باند 4800-6100 مگاهرتز) آماده شده است و شما به راحتی می توانید انواع رادیو وایرلس با ساختار دو قطبی در فرکانس 5 گیگاهرتز را با استفاده از کابل رابط (SMA - Ntype) به این آنتن متصل نمائید و ارتباط های نقطه به نقطه در مسافت های دور تا 15+ کیلومتر (بستگی به پارامترها و شرایط لینک) را برقرار نمائید.
عمده تفاوت آنتن های سری Dual و Single در قابلیت ارسال و دریافت در حالت عمودی و افقی میباشد . به طوری که در آنتن های دو قطبی یا Dual این فرایند در حالت افقی و عمودی بصورت همزمان انجام میگردد و در نتیجه پهنای باند و کیفیت ارتباط تقریبا دو برابر بیشتر از حالت Single یا تک قطبی خواهید داشت . همچنین قابل ذکر است در آنتن های Single فرایند ارسال و دریافت بسته ها بصورت عمودی یا افقی انجام میگردد .
از خصوصیات برجسته دیگر در این آنتن که در متن بالا به آن اشاره نشد میتوان به صفحه تمام آلومینویم , کیفیت ساخت بسیار مطلوب در تراز استاندارد های بین المللی , 2 عدد کانکتور خروجی Ntype برای اتصال انواع رادیو با ساختار دو قطبی به آنتن , قطر دیش 55 سانتی متر , ابعاد 550x550 mm , وزن 3.4kg , مقاومت در برابر بادهای شدید تا 200 کیلومتر در ساعت , قابلیت کار در شرایط دمائی 50- تا 70+ درجه سانتیگراد , بسته بندی مناسب برای کاهش هزینه ها در ارسال , دارا بودن تائیدیه ها و گواهینامه های لازم از سازمان تنظیم مقررات و ارتباطات رادیویی , آزمایشگاه های مجاز , سازمان استاندارد و ... کامل بودن متعلقات لازم برای نصب آسان و سریع محصول اشاره نمود . لازم به ذکر است این مطلب توسط فروشگاه آنلاین تندیس ترجمه و گرد آوری شده است , در صورتی که تجربه یا نکته نظری نسبت به عملکرد محصول دارید می توانید با درج پیام در بخش نظرات ما در جهت بروزرسانی مطلب یاری نمائید .
- ایده آل برای استفاده در ارتباط های نقطه به نقطه تا مسافت 15+ کیلومتر ( حداکثر مسافت اعلامی بسته به شرایط و پارامتر های لینک متغیر میباشد)
- نوع آنتن سالید دیش با توان 27dBi و زاویه تابش 5 درجه در حالت عمودی و افقی
- فرکانس 5 گیگاهرتز (باند 4800 الی 6100 مگاهرتز)
- ساختار آنتن دو قطبی
- کانکتور خروجی 2 عدد Ntype
- صفحه تمام آلومینیوم
- مقاومت در برابر بادهای شدید تا 200 کیلومتر بر ساعت
- قابلیت کار در شرایط دمایی 50- تا 70+ درجه سانتی گراد
- ابعاد 550x550 mm
- وزن 3.4kg
- بهره گیری از بسته بندی مناسب برای کاهش هزینه ها در ارسال
- دارا بودن تائیدیه های لازم از سازمان تنظیم مقررات و ارتباطات رادیویی , آزمایشگاه های مجاز , سازمان استاندارد و ...
الگوی آنتن
عملکرد آنتن
مشخصات فنی آنتن
|
|
| Product code | ANT-5527N |
| Frequency Range | 4800-6100 MHz |
| Gain | 27dBi |
| 3dB Beamwidth | 5.0° (typ) |
| VSWR | 1.4:1 (typ) |
| Impedance | 50 ohms |
| Input Power | 25 W |
| Connector | 2 x N-Female |
| Sidelobes | ETSI EN 302.326-3 DN1-DN5 |
| Front to Back Ratio | 40 dB |
| Cross Polarization | 25 dB (Max), 32 (typ) |
| Port to Port Isolation | 32 dB (Max), 45 (typ) |
Mechanical Specifications |
|
| Size/Diameter | 550mm |
| Weight (incl , bracket) | 3.4 Kg |
| Wind Loading (Operating) | 140 Km/h |
| Wind Loading (Survival) | 200 Km/h |
| Operating Temperature | -50° C to 70° C |
| Mounting Kit/Style | Included/Pole Mount |
| Pole Diameter | 25-60 mm |
| Additional Features | Accurate Pan & Tilt alignment |
| فایل های مرتبط | فایل راهنمای کاربر | |
|---|---|---|
 |
|
|
- کانکتور خروجی 2 عدد N-Type
- ایده آل برای ارتباط نقطه به نقطه تا 15 کیلومتر
- امکان اتصال انواع رادیو با ساختار دو قطبی در فرکانس 5 گیگاهرتز
مشخصات فنی
مشخصات فنی
نام محصول
ANT-5527N
رنج فرکانس
5 گیگاهرتز
نوع آنتن
سالید دیش
قدرت آنتن
27dBi
ابعاد
550x550mm
سری High Performance
ندارد
زاویه تابش
تا 5 درجه
ساختار آنتن
Dual
سایر مشخصات فنی
رنج فرکانس 4800 الی6100 مگاهرتز
ساختار آنتن عمودی و افقی
زاویه تابش 5 درجه
نسبت برگشت امواح ارسالی 1.4:1(typ)
نسبت F.B بالای 30dBı
رتبه در فضای باز ETSI EN 302.326-3 DN1-DN5
رابط و خروجی های دستگاه جانبی دستگاه
سایر رابط و خروجی های دستگاه
کانکتور خروجی 2 عد N-Type Female
مشخصات دیگر
سایر مشخصات دیگر
مقاومت در برابر باد تا 200 کیلومتر در ساعت
آلیاژ رفلکتور آلومینیوم
صفحه تمام آلومینیوم
وزن 3.4 کیلوگرم
موارد کاربرد ( ایده ال برای ارتباط نقطه به نقطه تا مسافت 15+ کیلومتر (در صورت اتصال رادیو)
